REVIT ARCHITECT (168) – Vista de llamada

Una Vista de llamada permite mostrar una parte de otra vista a mayor escala. Pueden estar en Vista de plano, sección, detalle o alzado.

Para crear una Vista de llamada, primero hay que realizar la Llamada. Esto se realiza por medio de Vista – Crear – Llamada. Y se puede crear la llamada por medio de dos opciones Rectángulo o Boceto. Se ha de definir también la escala gráfica, y realizar un rectángulo o bien una forma concreta, en función de la opción elegida.

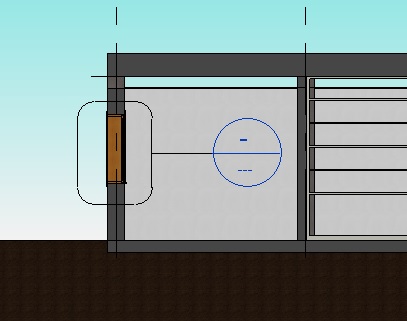

llamada creada

llamada creada

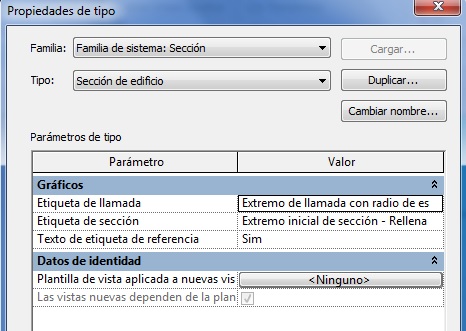

Desde el cuadro de Propiedades y por medio de la opción Editar tipo, se pueden modificar las opciones de Extremo de llamada y de Radio de esquina, desde la opción Etiqueta de llamada.

Cuadro de propiedades

Cuadro de propiedades de tipo

Si se se selecciona el contorno de la burbuja aparecen unos puntos de pinzamiento que si se arrastran se puede modificar el perímetro de la burbuja de llamada.

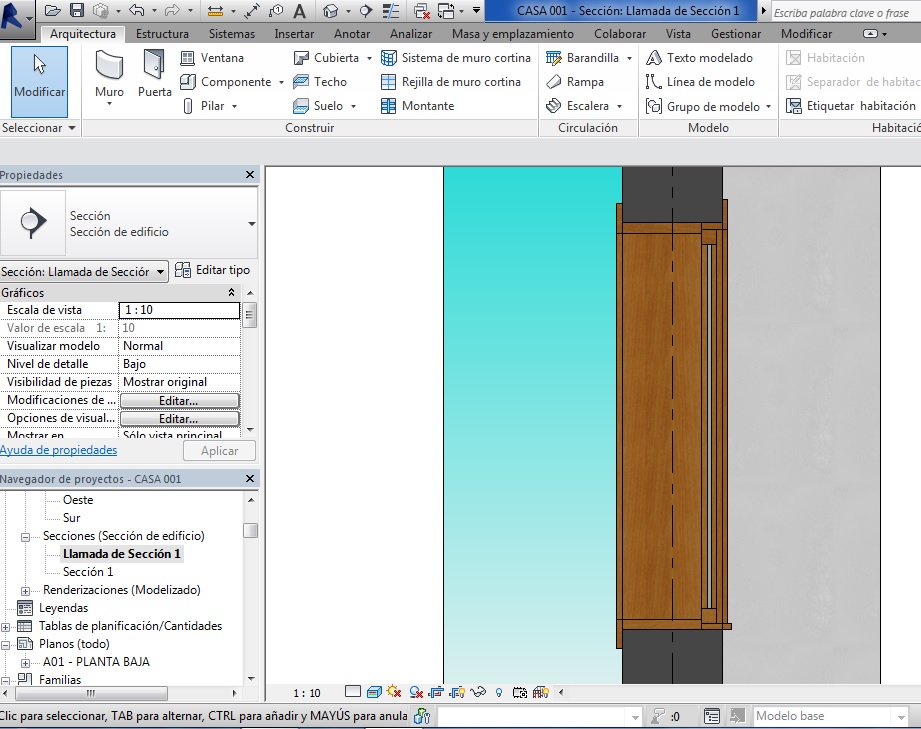

Al realizar esta Llamada en una Vista principal, se general automáticamente una Vista de llamada que aparece en el Navegador de proyectos.

Navegador de proyectos

Navegador de proyectos

Sección de detalle

Sección de detalle
