REVIT ARCHITECT (169) – Vista 3D Modificación de su extensión

Una Vista 3D puede ser delimitada por una Caja de sección.  Esta caja se puede activar desde la paleta de Propiedades, en Extensión-Caja de sección. Aparece la misma con unas flechas de color azul visibles.

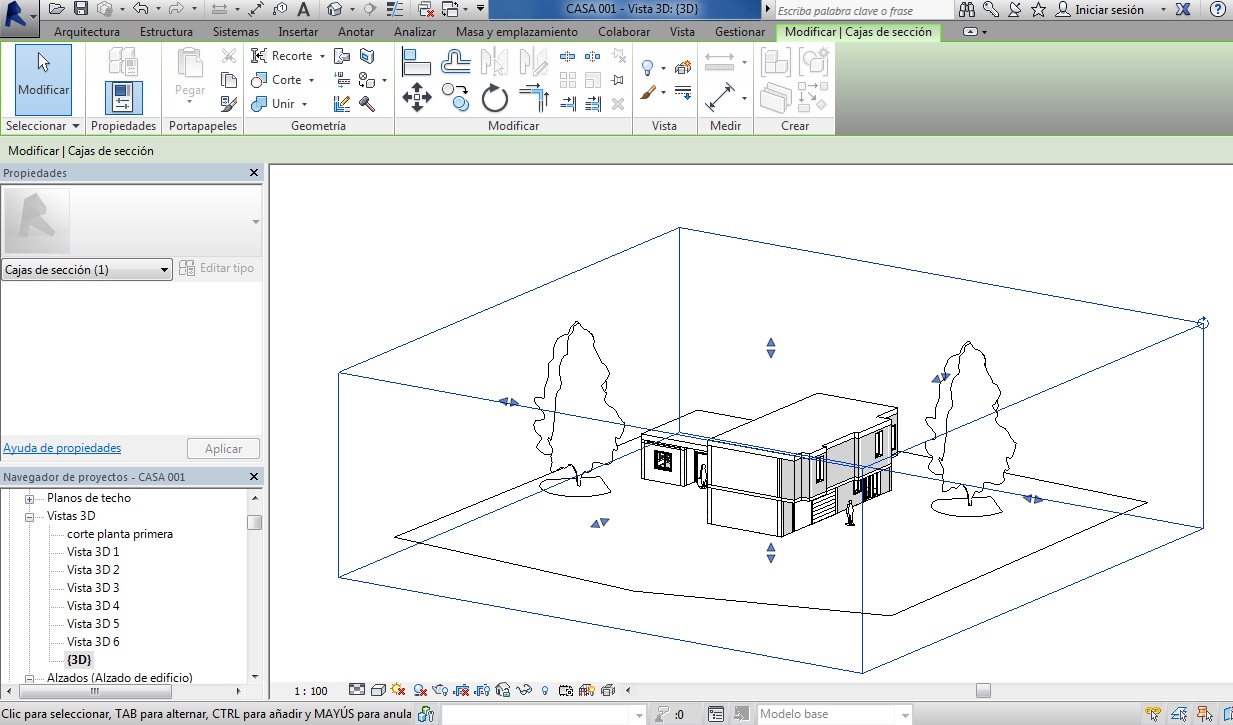

Caja de sección activada

Caja de sección activada

Las flechas se pueden desplazar de forma que la caja de sección puede cortar el edificio dejando ver el interior del mismo a partir de la sección de corte.

Cambio de tamaño de la caja de sección

Cambio de tamaño de la caja de sección

También se puede modificar la Caja de sección desde otras vistas diferentes a la Vista 3d, como son la Vista de plano  o Alzado.

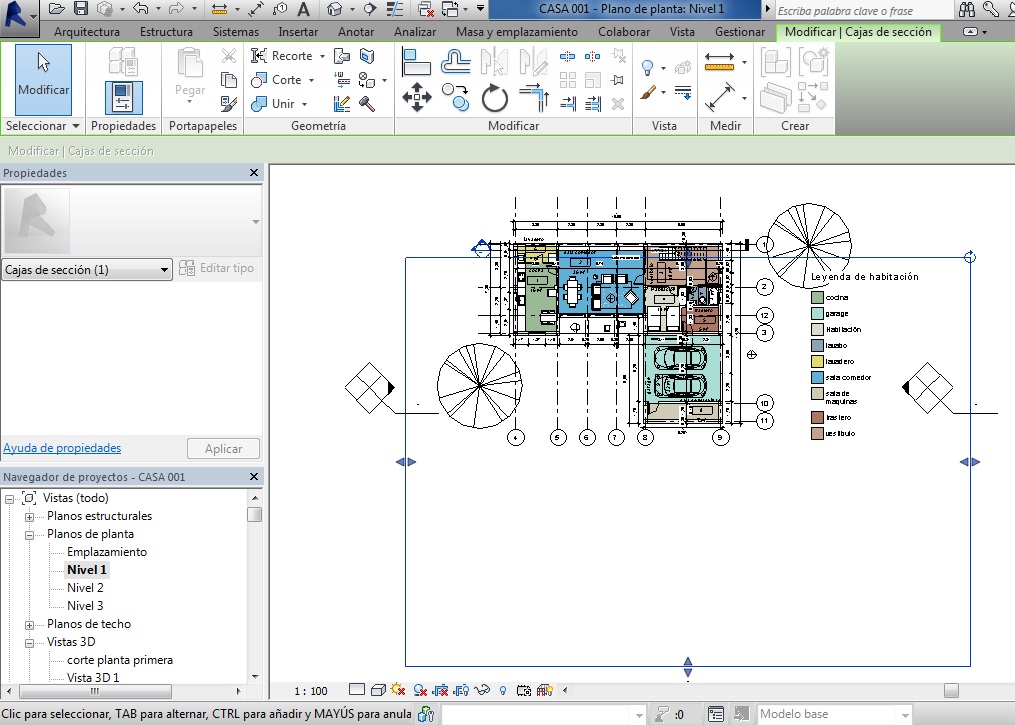

Vista de plano con Caja de sección activa-flechas azules

Vista de plano con Caja de sección activa-flechas azules

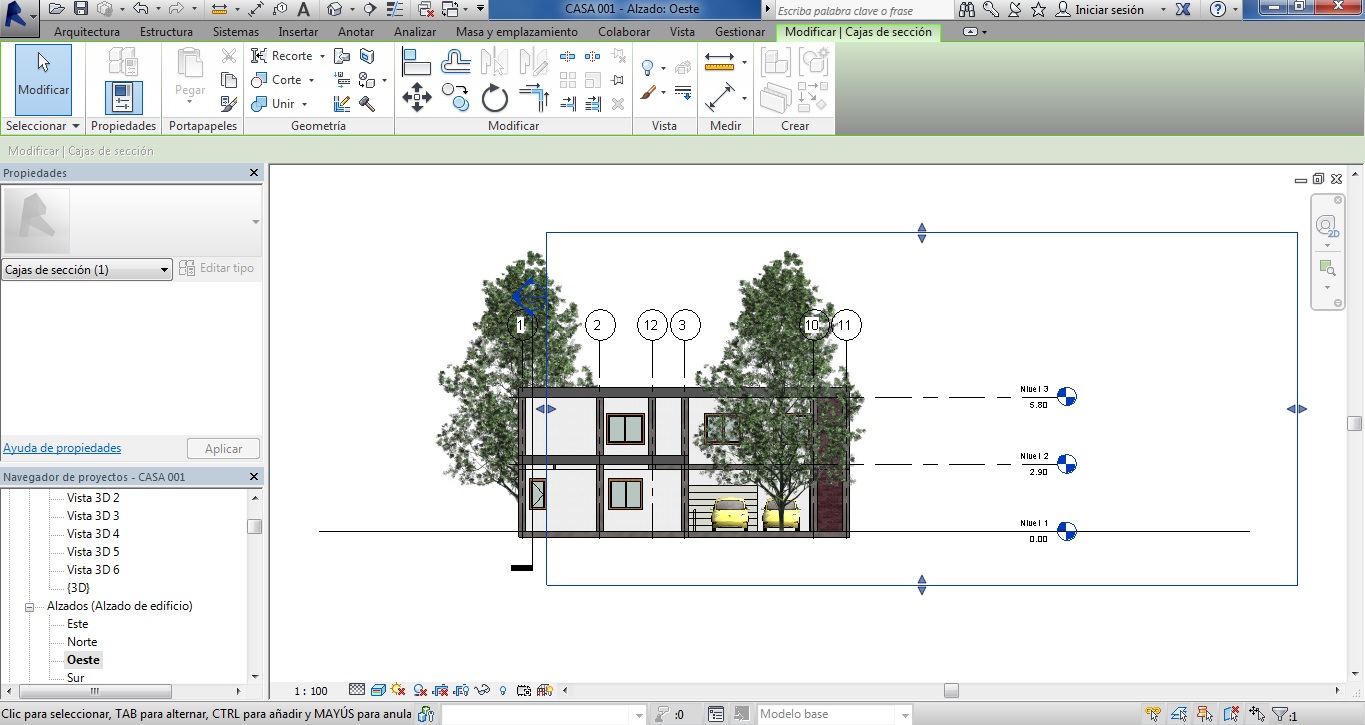

Vista de alzado, Caja de sección activada-Flechas azules

Vista de alzado, Caja de sección activada-Flechas azules

Si se desea que no se vea la Caja de sección una vez ajustada al tamaño deseado, se ha de ir a Vista – Gráficos – Visibilidad/Gráficos – Categorías de anotación, y hay que desactivar la casilla de verificación Caja de sección.

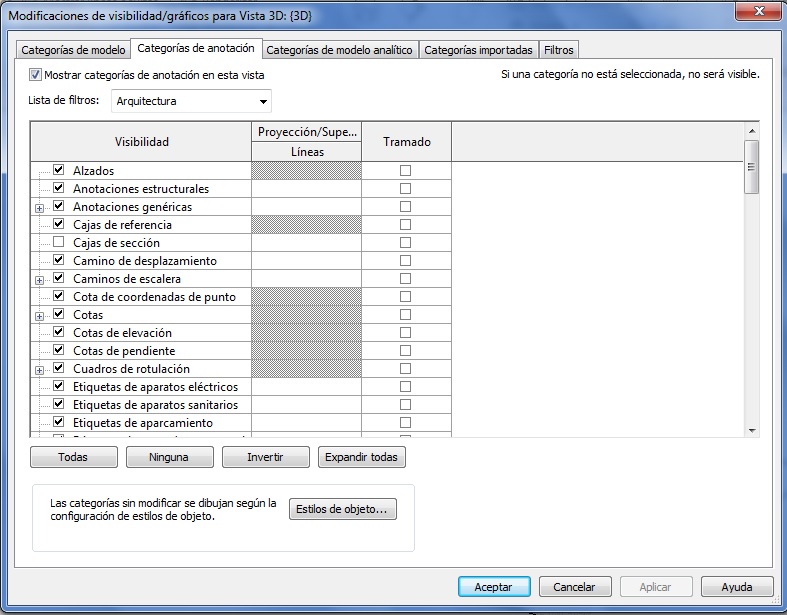

Cuadro de diálogo de modificaciones de Visibilidad/Gráficos

Cuadro de diálogo de modificaciones de Visibilidad/Gráficos

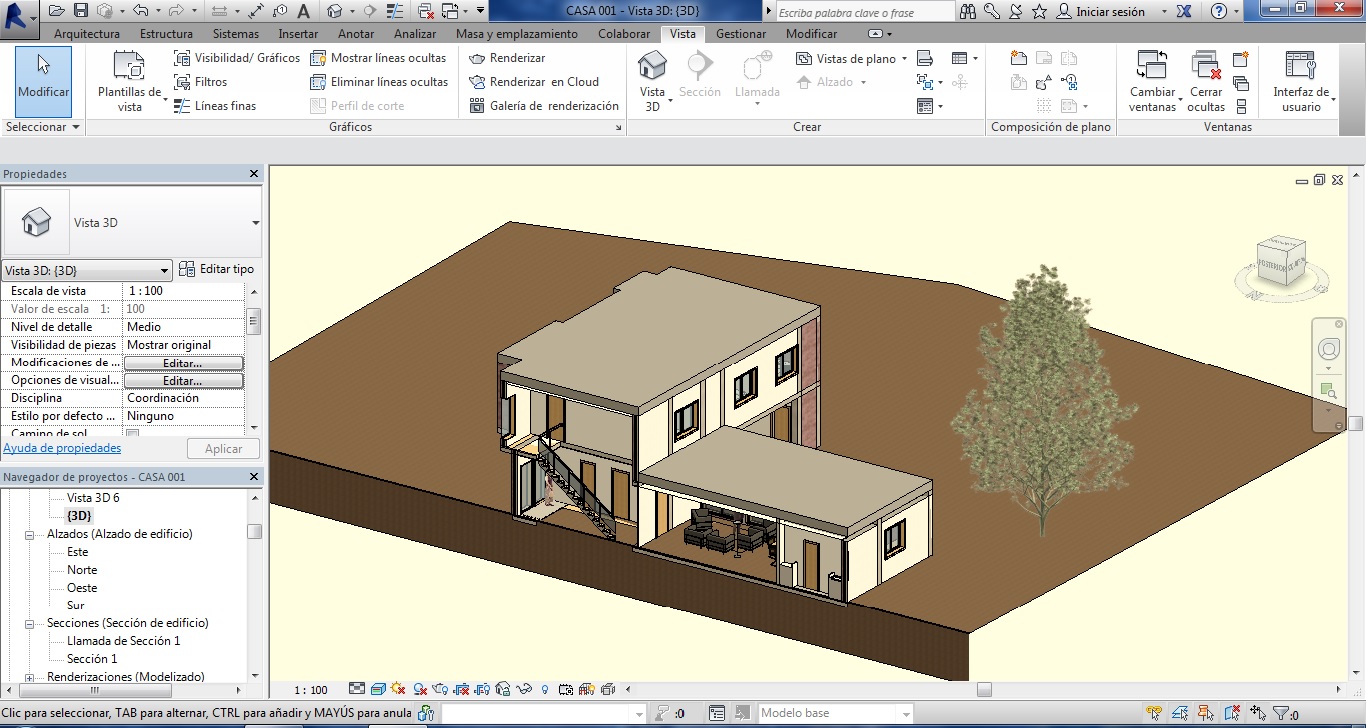

Caja de sección con Visualización desactivada

Caja de sección con Visualización desactivada
