REVIT ARCHITECT (167) – Símbolo Extremo inicial de sección

Revit por defecto establece un símbolo para el Extremo inicial de sección, pero es posible utilizar un personalizado.

Para crear este símbolo personalizado hay que crear una Familia de Extremo inicial de sección, en la cual se ha de determinar la dirección de visualización, por medio del boceto de una flecha. En este boceto también se pueden realizar pinzamientos de simetría con flechas dobles para poder invertir la dirección de la visualización.

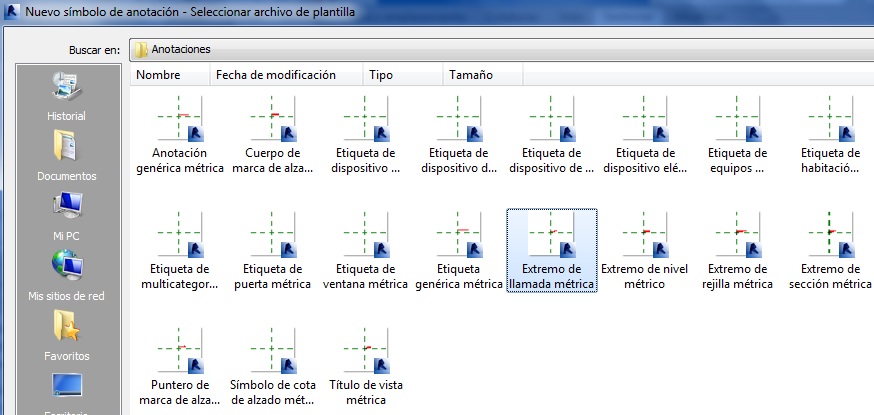

Hay que ir a Nuevo – Símbolo de anotación  y en el Cuadro de diálogo que aparece hay que seleccionar Extremo de llamada métrica.rft.

Cuadro de diálogo

Cuadro de diálogo

Se ha de crear el Extremo de sección y se puede añadir Texto de etiqueta: número de detalle y número de plano, así como Nombre de vista.

Se ha de cargar este Extremo de sección en el proyecto, y se ha de ir a Gestionar – Configuración – Configuración adicional – Etiquetas de sección, de forma que aparece el siguiente Cuadro de diálogo:

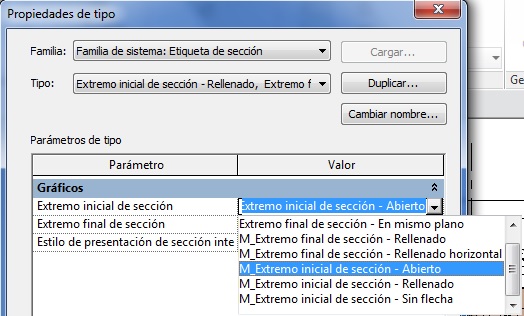

Cuadro de diálogo

Cuadro de diálogo

Se ha de elegir para el Extremo inicial de sección el modelo cargado en el proyecto.

También el programa proporciona otros símbolos de Extremo de sección inicial y final.

Para el extremo inicial hay la posibilidad de elegir el modelo llamado Abierto, que el que proporciona el programa por defecto pero que no tiene el relleno de la flecha; el modelo Rellenado, que es el que proporciona el programa por defecto con la flecha de sección rellena, y el modelo Sin flecha, que es un símbolo que solo tiene el círculo del correspondiente al proporcionado por defecto, sin la flecha.

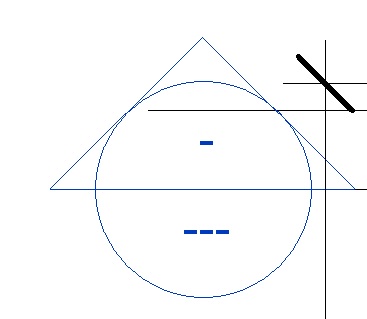

Abierto

Abierto

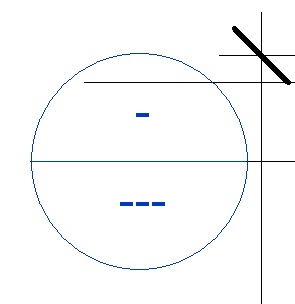

Sin rellenar

Sin rellenar

Para el extremo final hay la posibilidad de elegir entre el que proporciona el programa por defecto que es el Rellenado, o bien el Rellenado horizontal, que es el símbolo que se proporciona por defecto, pero con el rectángulo rellenado en posición horizontal.
