REVIT ARCHITECTURE (189) – Rejillas de arco y su visibilidad en vistasE

En una Vista de plano se pueden realizar Líneas de rejilla que tengan la geometría de un arco en vez de una línea recta.

Para que una Línea de rejilla de arco se vea en una Vista de sección se han de cumplir dos condiciones: el centro del arco ha de formar parte del plano vertical de sección y el arco ha de ser perpendicular a dicho plano.

En los siguientes ejemplos sobre una rejilla en arco  y la forma en que se encuentran con el plano de sección vertical, se puede ver de forma gráfica lo explicado en el párrafo anterior:

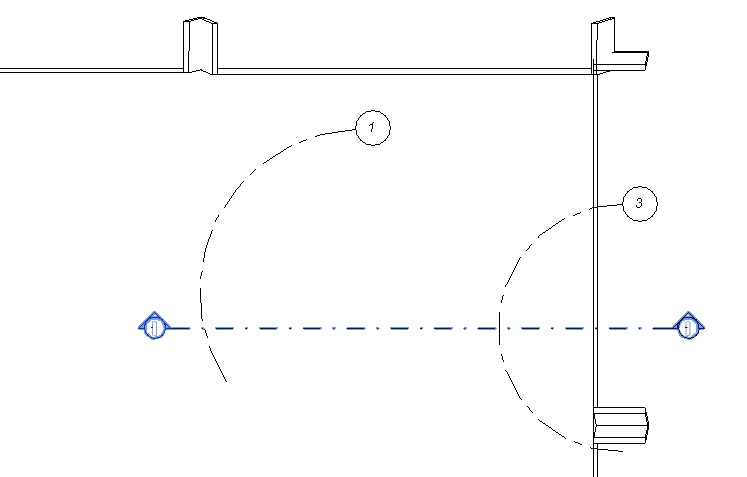

Rejillas en forma de arco que se encuentran con plano vertical del modelo de dos formas diferentes

Rejillas en forma de arco que se encuentran con plano vertical del modelo de dos formas diferentes

La Rejilla en forma de arco número 1 no se encuentra con el plano vertical de forma perpendicular y el centro de arco no está incluido en el plano vertical, por lo que esta rejilla no se verá en la Vista de sección. En cambio, la Rejilla en arco número 2 si cumple estas dos condiciones y por tanto aparece en la vista de sección, como se puede ver a continuación:

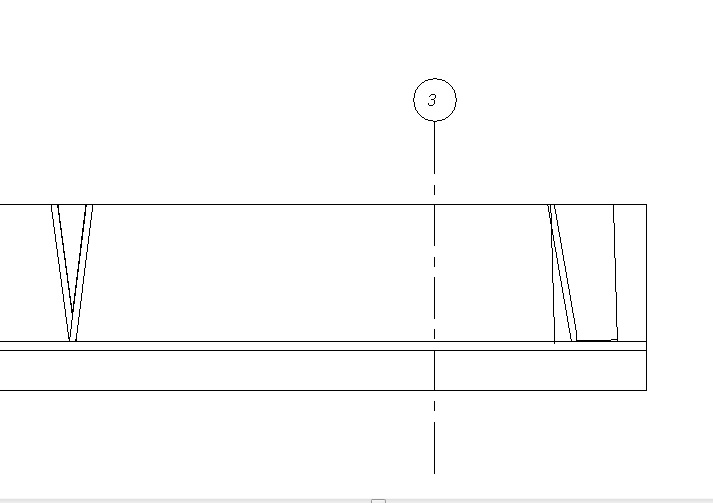

Sección vertical donde solamente se ve una de las dos rejillas

Sección vertical donde solamente se ve una de las dos rejillas

También el siguiente caso es una rejilla en arco (número 4) perpendicular al plano vertical de la sección y el centro de arco contenido en plano vertical:

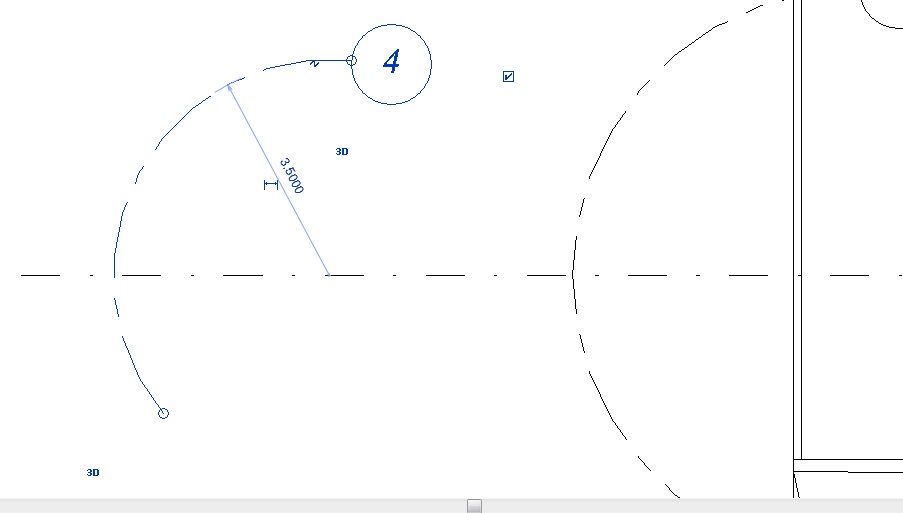

Vista de planta

Vista de planta

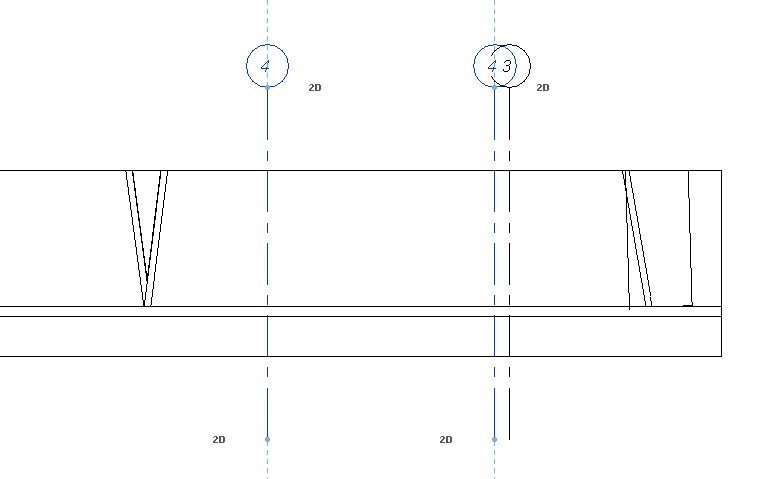

Vista de sección

Vista de sección
