REVIT ARCHITECTURE (203) – opción de Croquis

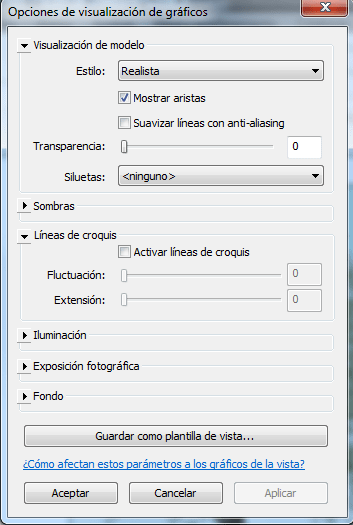

Revit permite transformar una Vista en Croquis. Para realizar este cambio en una Vista hay que ir a Opciones de visualización de gráficos, y seleccionar la opción de Líneas de croquis y elegir los valores que se requieran para la opciones de Fluctuación (más o menos curva la línea) y Extensión (más o menos longitud de la línea).

843

En el siguiente ejemplo se puede ver la transformación de una Vista en este caso de perspectiva a Croquis. La siguiente Vista es la perspectiva a la que se va a aplicar la transformación:
Vista inicial

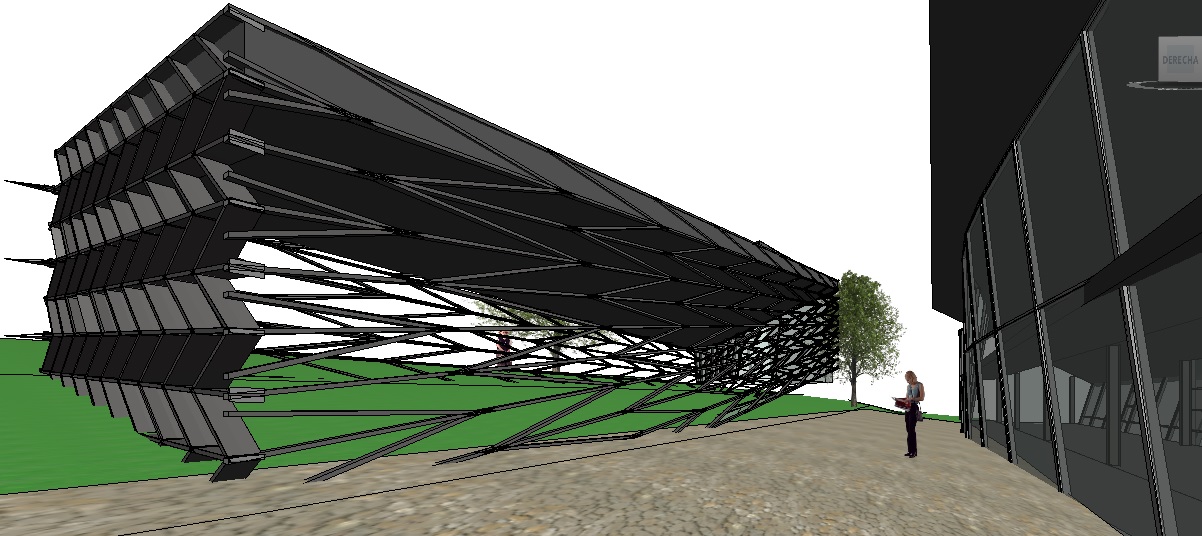

Vista inicial

Al aplicar la opción indicada de Croquis el resultado es el siguiente:

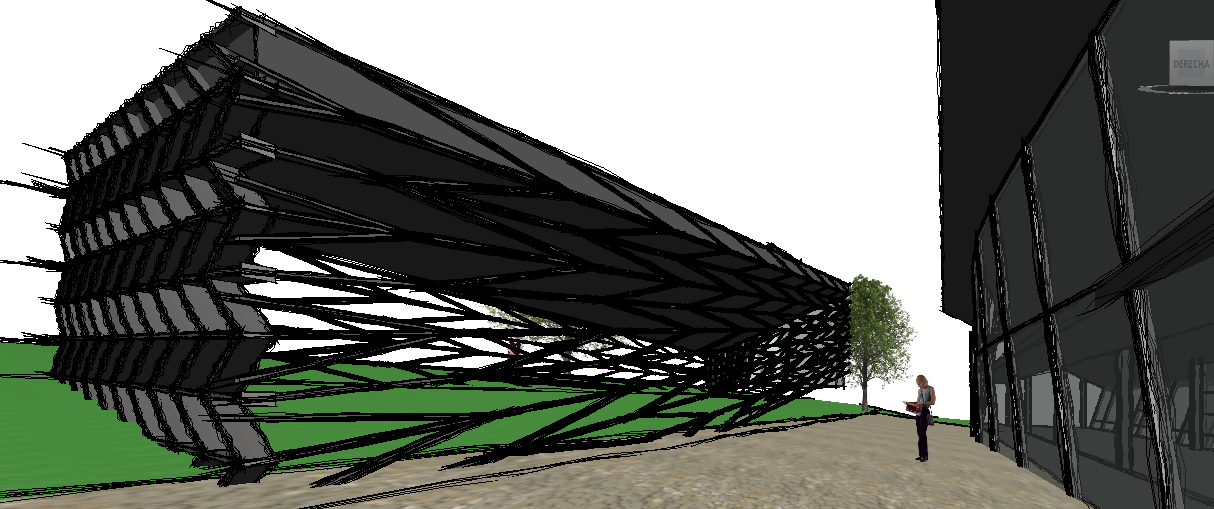

Vista de perspectiva a la que se ha aplicado la opción de Croquis

Vista de perspectiva a la que se ha aplicado la opción de Croquis

Otro ejemplo es el siguiente. Vista inicial:

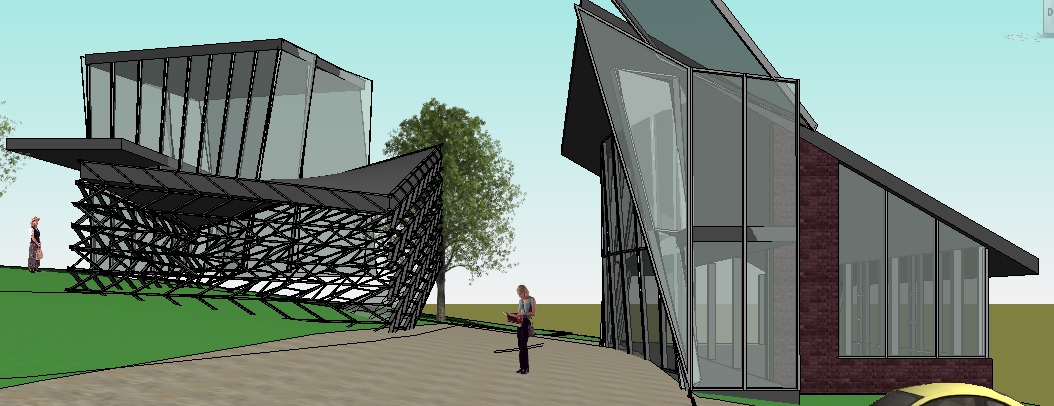

Vista inicial

Vista inicial

Una vez aplicada la opción de Croquis a la Vista inicial:

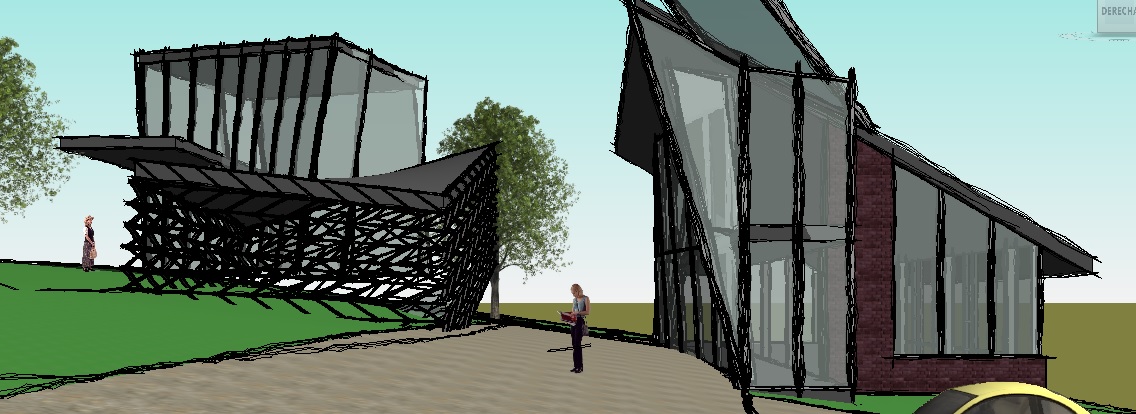

Vista a la que se ha aplicado opción de Croquis

Vista a la que se ha aplicado opción de Croquis
