REVIT ARCHITECTURE (209) – Tabla de planificación de cómputo de materiales con imágenes

Para crear una Tabla de planificación de materiales de por ejemplo un Muro con imágenes, hay que seguir el siguiente procedimiento:

– Primero hay que dibujar el muro en el modelo.

– A continuación hay que ir a Gestionar – Gestionar proyecto – Gestionar Imágenes

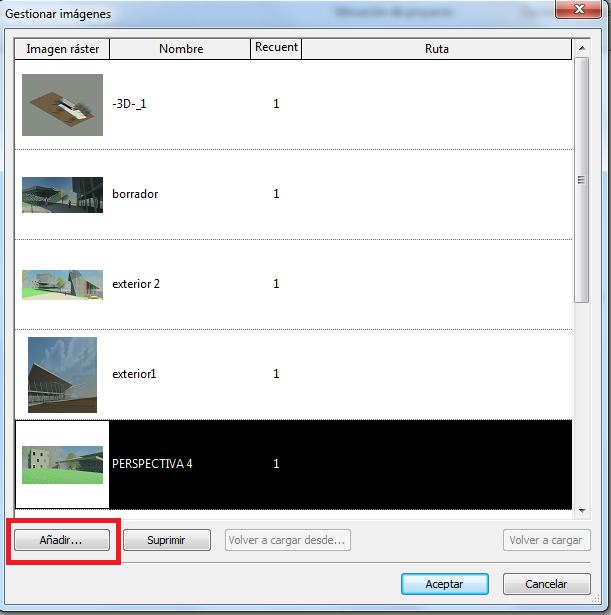

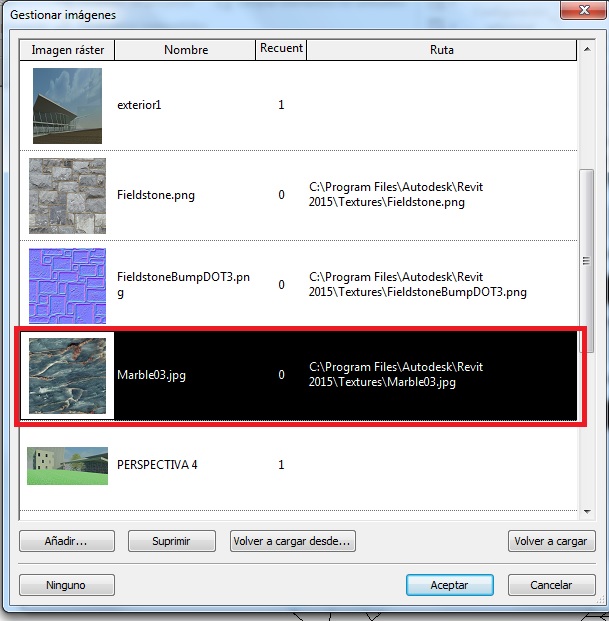

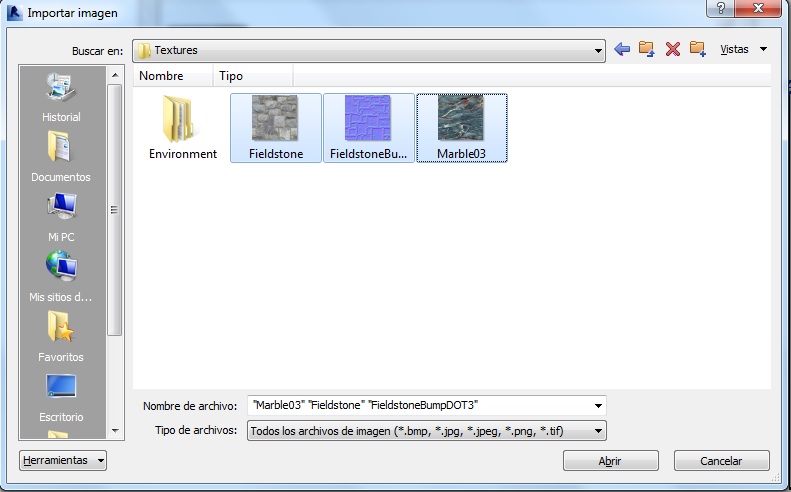

– Hay que ir a Añadir y hay que a incluir en este cuadro de diálogo Gestionar imágenes las imágenes de renderización de muros que se necesiten.

1



2

3

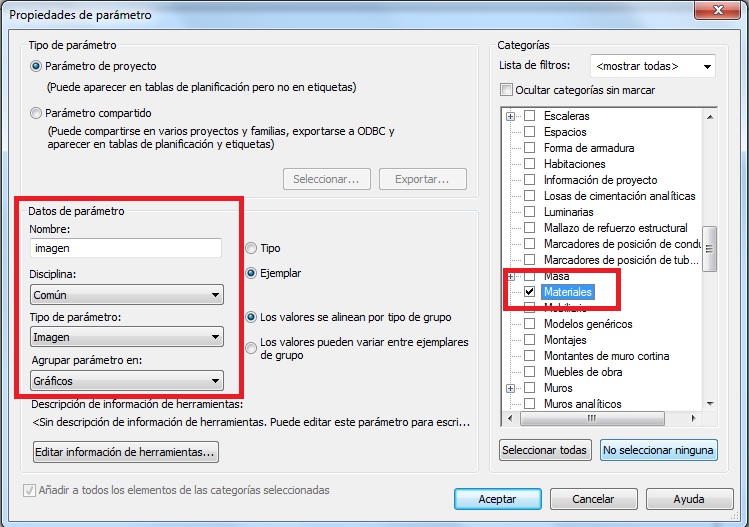

– El paso siguiente es ir a Gestionar – Configuración – Parámetros de proyecto  y hay que añadir un Parámetro de ejemplar en el que se indique Nombre: imagen, Tipo de parámetro: imagen, Agrupar parámetro en: gráficos y Categorías: Hay que seleccionar el material.

4

– Seleccionar el muro e ir  Editar tipo

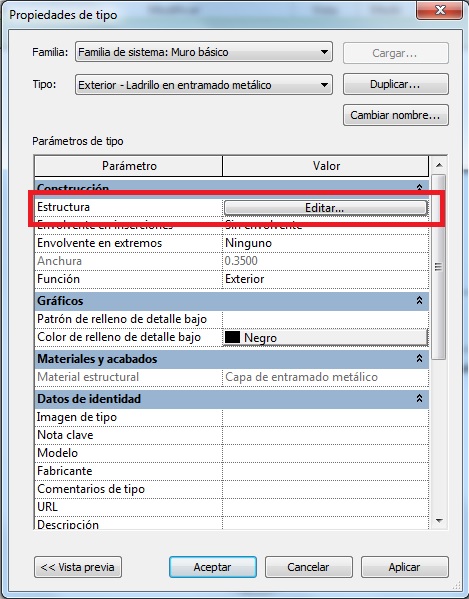

– En el cuadro de diálogo Propiedades de tipo, hay que hacer clic en Estructura – Editar.

5

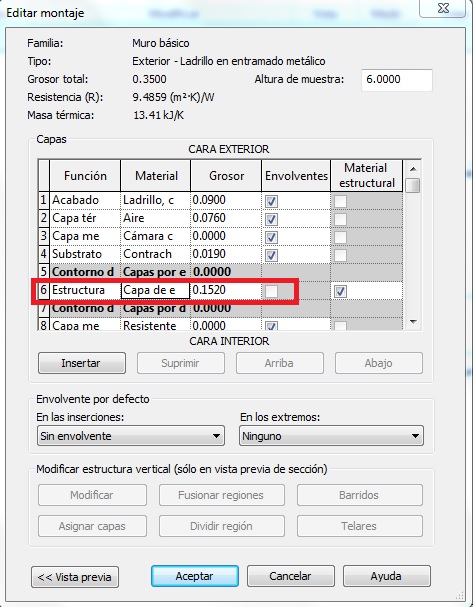

– hay que ir a Estructura – Material – Examinar.

6

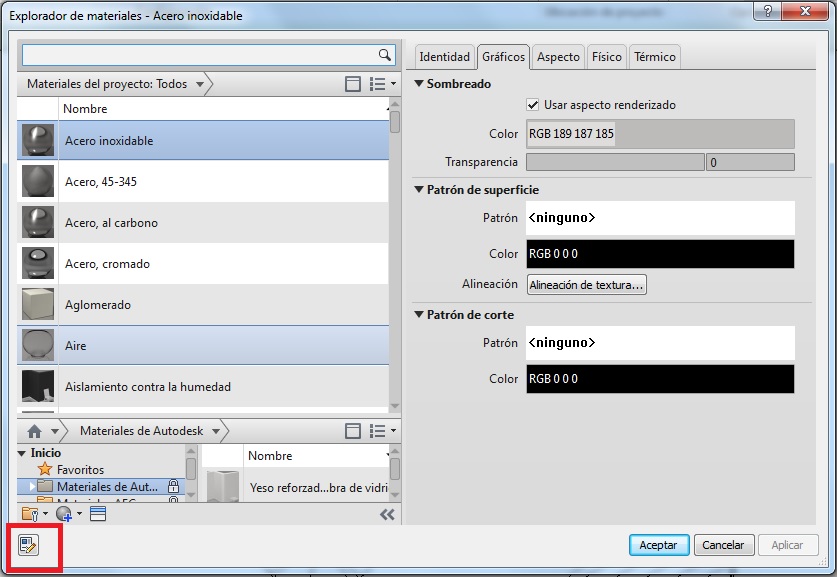

– Aparece el cuadro de diálogo Explorador de materiales. Hay que hacer clic en Parámetros personalizados    que se  encuentra en la esquina inferior izquierda de dicho cuadro.

7

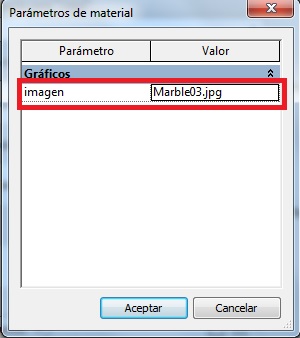

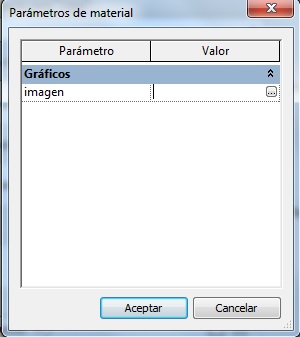

– Aparece un Cuadro de diálogo Parámetros de material, donde hay que relacionar el material del muro con la imagen de renderización cargada antes. Hay que ir al botón de tres puntos que aparece y cargar la imagen.

8

9

10

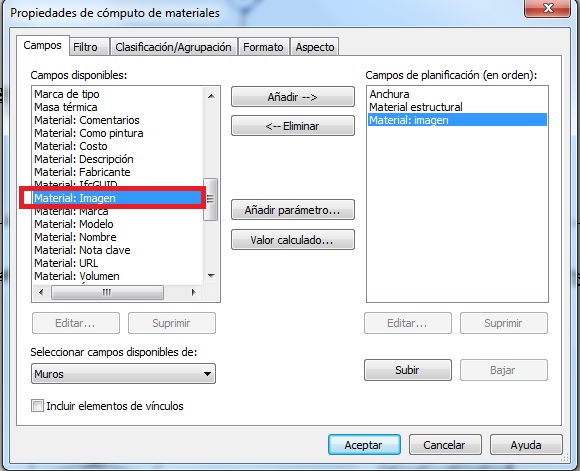

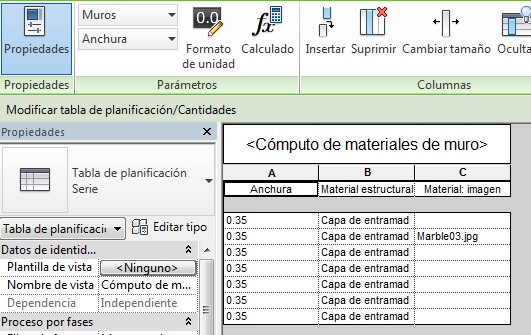

– Ya se puede crear la Tabla de planificación de materiales del muro donde hay que incluir el campo Material: Imagen de renderización.

11

12

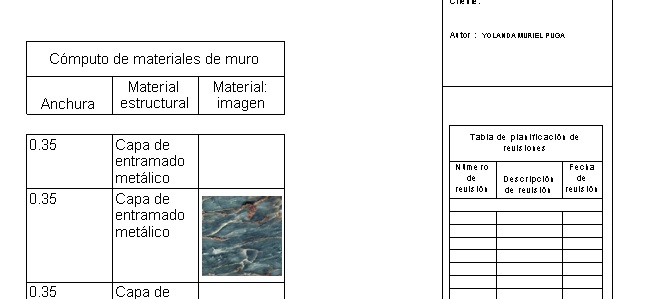

– Si esta tabla creada se coloca en una Vista de plano aparece la imagen asociada en el campo Imagen.

13
