REVIT ARCHITECTURE (215) – Configuración del análisis energético

Revit permite configurar la información gbXML que se puede exportar para que sea utilizada en análisis energéticos.

La configuración gbXML determina los valores de los parámetros que son utilizados por software de análisis energéticos para calcular el consumo de energía. Estos parámetros una vez definidos en el programa Revit se exportan junto con el modelo de construcción a un archivo gbXML el cual luego se utiliza en un programa de análisis energético. Son los siguientes:

  • Tipo de edificio. De acuerdo con el esquema 0.37 gbXML (parecido a ASHRAE).
  • Plano de suelo. Es el nivel de plano de suelo, que por defecto tiene el valor cero. Las superficies situadas por debajo de este nivel de suelo son subterráneas.
  • Fase de proyecto: es el estado de construcción (Existente, Nueva construcción).
  • Tolerancia de espacio de ranura: define la tolerancia para áreas que se consideran espacio de ranura.

Para determinar estos datos hay que ir a:

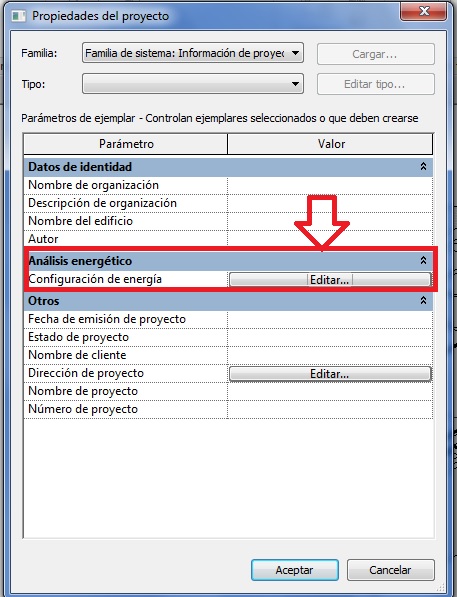

Gestionar – Configuración – Información de proyecto. En el cuadro de diálogo Propiedades de proyecto, hay que clicar Editar el parámetro – Configuración de energía.

885

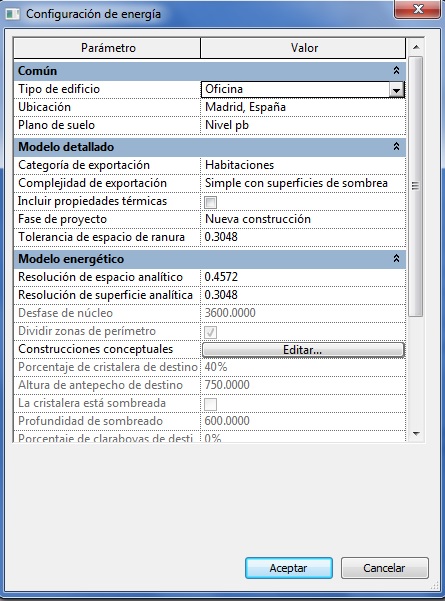

Aparece el cuadro de diálogo Configuración de energía, en el que se ha de definir Tipo de edificio, Ubicación, Fase de proyecto, y Tolerancia de espacio de ranura (todas las áreas dentro del valor de tolerancia se consideran espacios de ranura).

886
