REVIT ARCHITECTURE (219) – Deplazamiento de líneas de patrón

El programa permite desplazar líneas de los patrones de modelo, de la forma siguiente:

Primero hay que seleccionar el elemento del Modelo que tiene un patrón de modelo. Con el Tabulador del teclado hay que resaltar la línea de patrón de modelo que ha de servir de punto de referencia para el desplazamiento de todo el Patrón de modelo.

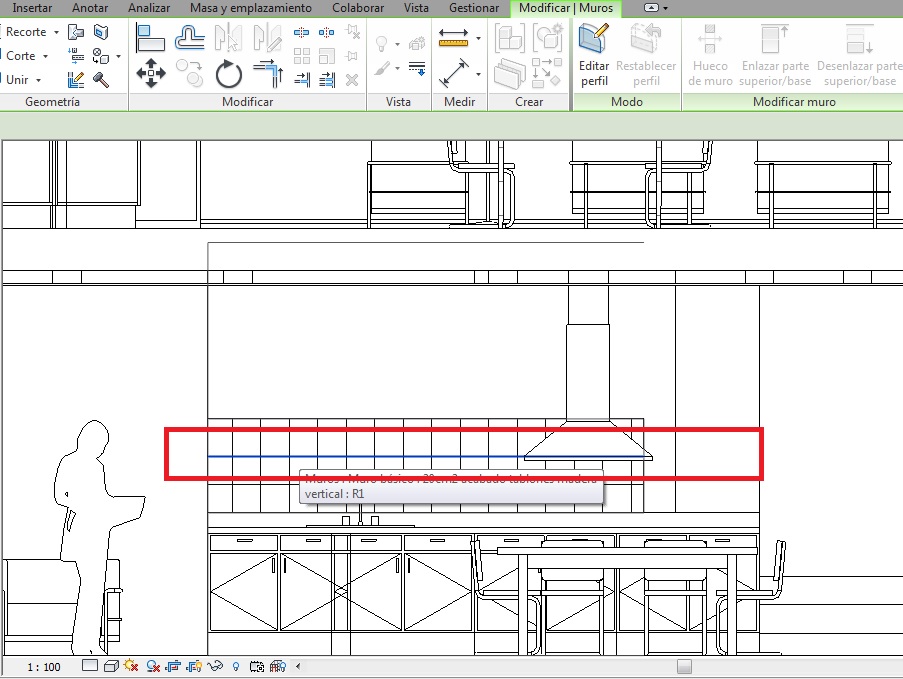

En el siguiente ejemplo, se ha seleccionado una línea horizontal del alicatado de la pared de cocina, para realizar el desplazamiento del mismo, ya que no hay pieza entera de alicatado en la parte superior.

894

Hay que realizar Clic en la línea resaltada del patrón de modelo, y realizar el desplazamiento bien, arrastrando la línea ya que esto supone desplazar todo el patrón de modelo o bien con la herramienta desplazamiento, tomando como punto inicial de desplazamiento la línea del patrón de modelo resaltada y seleccionada.

895

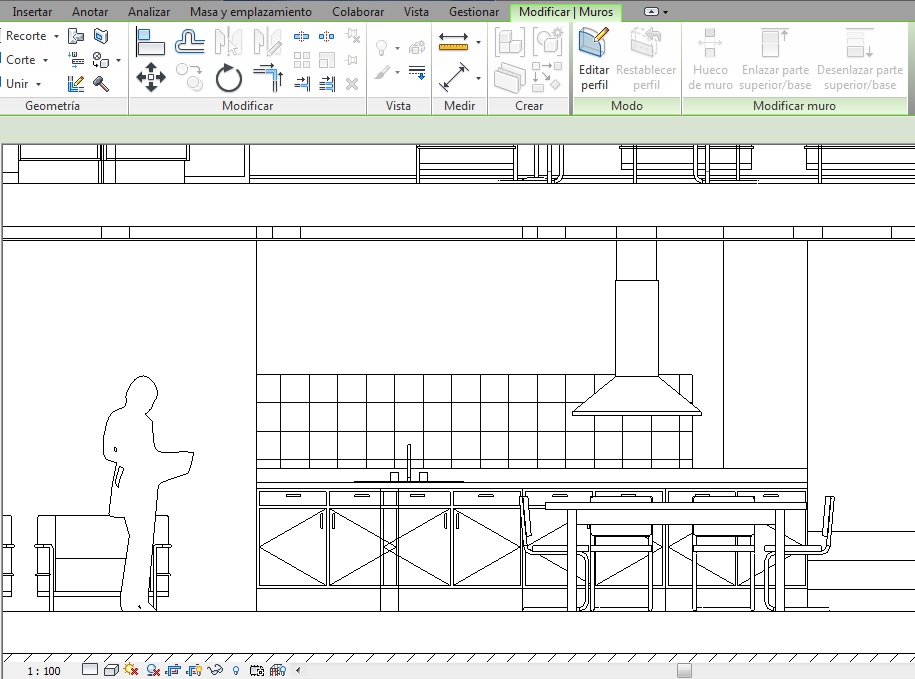

En el ejemplo anterior ahora el patrón de modelo del alicatado de la cocina, al realizar el desplazamiento del mismo, se encuentra con pieza entera de alicatado por la parte superior.
