REVIT ARCHITECTURE (220) – Orientación de un patrón de relleno en un anfitrión

Respecto las Capas anfitrionas, los Patrones de relleno no tienen porqué tener la misma orientación cuando se utilizan como Patrones de corte en anfitriones (muros, techos, suelos y cubiertas).

Revit permite diferentes posibilidades de orientación de un patrón de relleno, y son las siguientes:

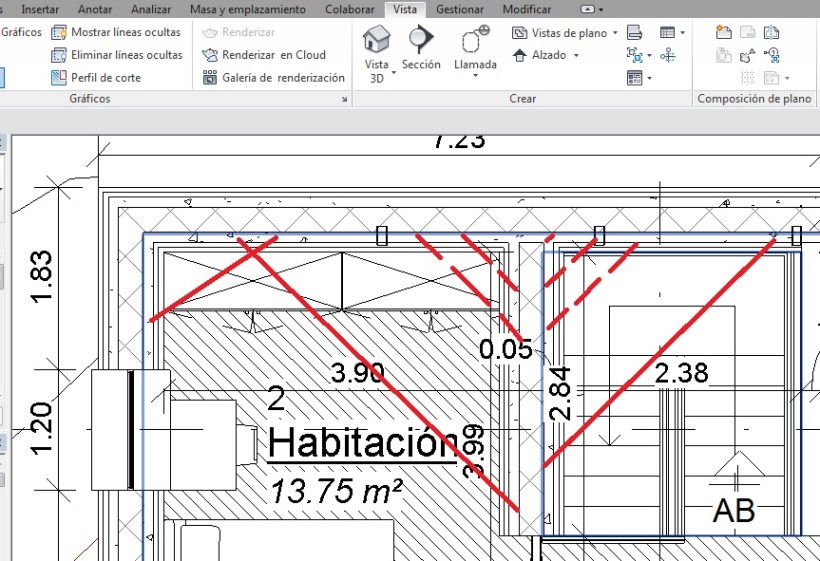

  1. Orientación de vista. Todos los patrones tienen la misma orientación respecto la vista en la que se encuentran y tienen el mismo origen, por lo que aunque se encuentren en anfitriones diferentes son coincidentes en alineación y angulo de orientación.

896

897

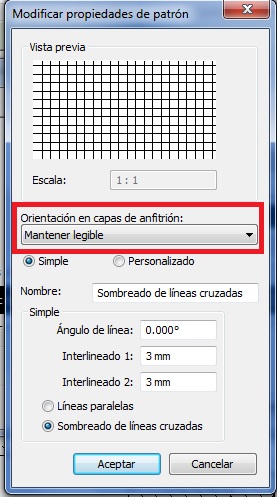

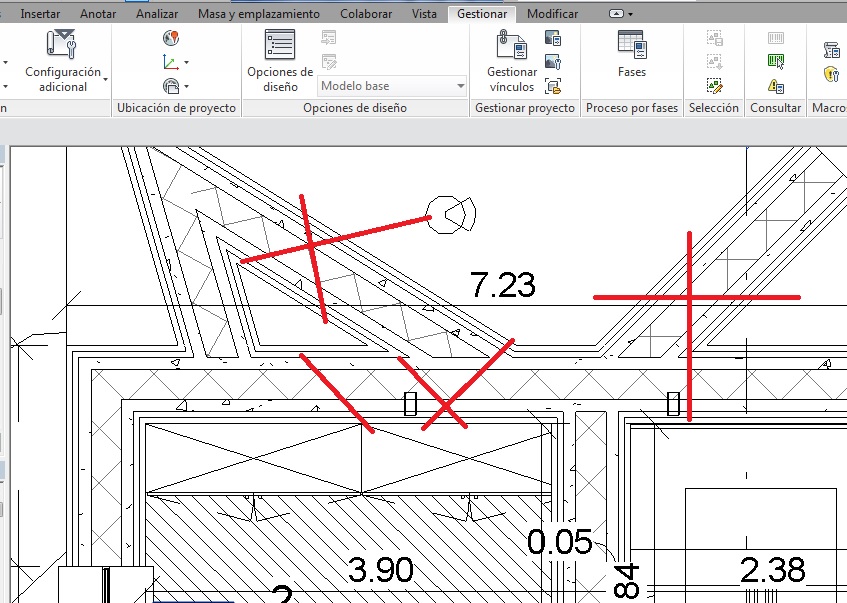

2. Mantener legible. El Patrón de modelo se alinea con el anfitrión, y cuando éste tiene un inclinación de 45º, 135º, 225º y 315º grados, como se trata de muros inclinados, para poder hacer y mantener visto el Patrón de modelo, las líneas de éste tienden a ser verticales, como se puede ver en el siguiente ejemplo, con muros diferente inclinación, respecto muros ortogonales. Todos los Patrones de modelo tienen el mismo origen.

899

898

3. Alinear con elemento. El Patrón de modelo se alinea con el anfitrión y busca su origen adecuado en función de la situación.
