REVIT ARCHITECTURE (221) – Edición de patrón de relleno

Revit permite editar Patrones de relleno (excepto el Patrón de diseño Relleno sólido que no se puede modificar).

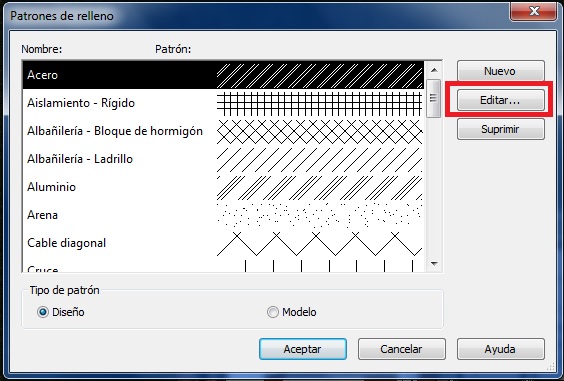

Para ello hay que ir a Gestionar – Configuración – Configuración adicional – Patrones de relleno. Aparece un Cuadro de diálogo en el que hay que seleccionar el Patrón de relleno que se ha de modificar y hay que elegir la opción Editar. Aparecen dos opciones :Simple o personalizado, para realizar la edición del patrón.

900

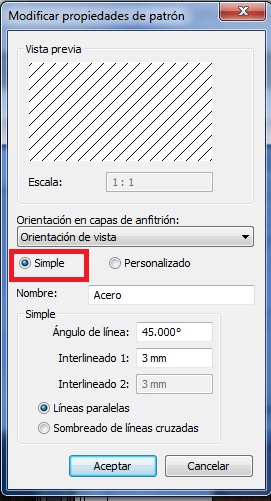

En la opción Simple según las características geométricas del patrón, aparecen unos campos para definir los valores de los mismos, como en el siguiente caso para un patrón de relleno de líneas a 45º.

901

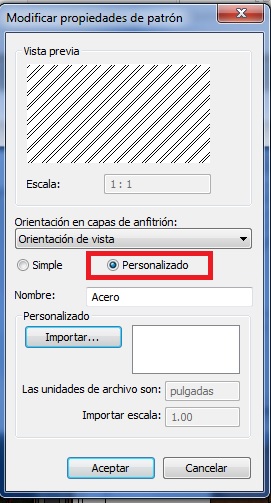

La Otra opción es elegir Personalizado e importar un nuevo patrón seleccionando un archivo que tenga extensión PAT (el patrón personalizado sustituye al patrón actual y permite utilizar el mismo nombre si interesa o bien modificar el mismo).

902

903
