REVIT ARCHITECTURE (229) – Configuración de la visibilidad de la geometría de familia

Se puede Configurar la Visibilidad de la Geometría de familia.

Hay que seleccionar la familia e ir a Modificar/Elemento – Modo – Modificar familia – Configuración de visibilidad.

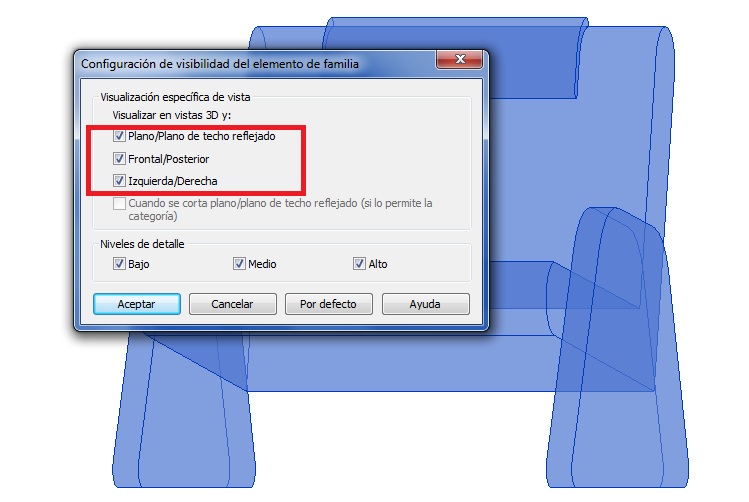

Aparece un cuadro de diálogo y hay que seleccionar las Vistas donde se quiere que aparezca la geometría:

–          Plano/Plano de techo reflejado.

–          Frontal/Posterior.

–          Izquierda/derecha

930



Se puede indicar la opción Cuando se corta en Plano/Plano de techo reflejado (si lo permite la categoría).

Hay que seleccionar el nivel de detalle de la geometría de proyecto: Bajo , medio y alto, que van en función de la escala de la vista.

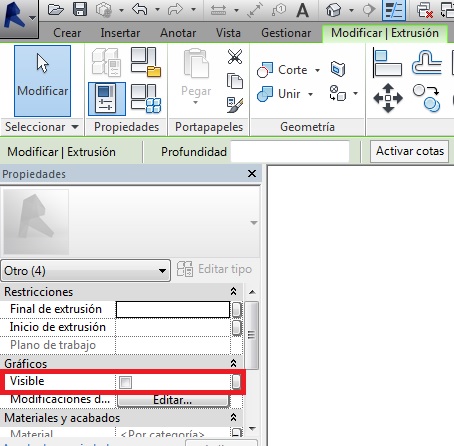

Revit permite que los elementos de una Familia sean Visibles o no en un Proyecto. Para ello hay que activar o desactivar la opción de Visible, del cuadro de Propiedades de la Familia, cuando se selecciona la misma y se está en modo Modificación de la familia.

931

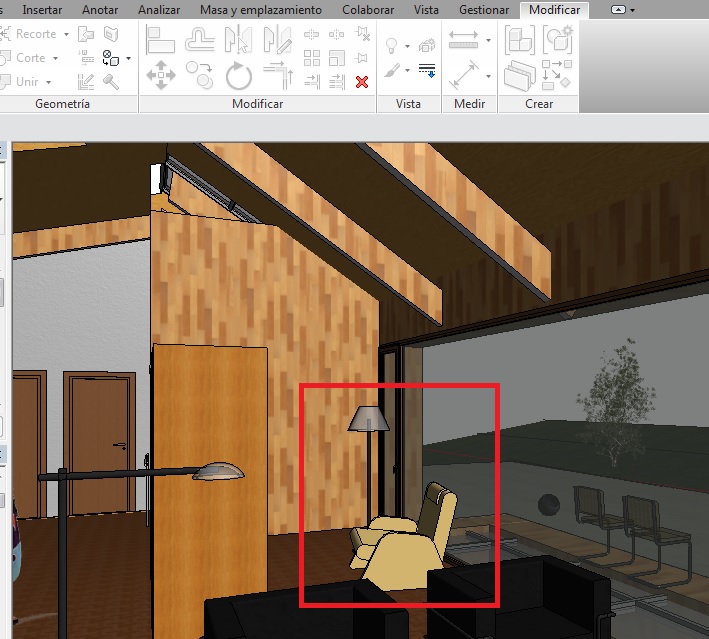

Por ejemplo con una familia de butaca, en la siguiente imagen se ve en el proyecto porque está activada la opción Visible del cuadro de Propiedades de la familia.

932

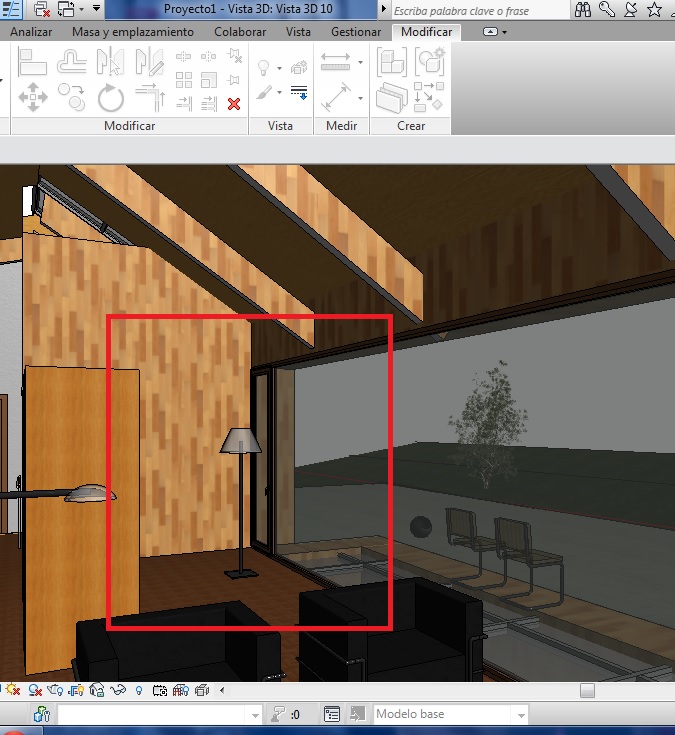

Si la opción Visible se desactiva, la butaca desaparece del proyecto como se puede ver en la siguiente imagen.

933

El parámetro Visible existe para la geometría Sólida y Vacía (fundidos, barridos, fundidos de barrido, revoluciones y extrusiones). En el caso de que no sea Visible la geometría de la familia ésta sigue estando en el proyecto aunque no se vea y en según que herramientas se tendrá en cuenta, como en el caso de Unir geometría.
