REVIT ARCHITECTURE (236) – Opciones de SteeringWheels

Para acceder al cuadro de diálogo Opciones, hay que ir a R-Opciones.

Existe la pestaña SteeringWheels desde la que se puede configurar esta herramienta de navegación por medio de las siguientes opciones:

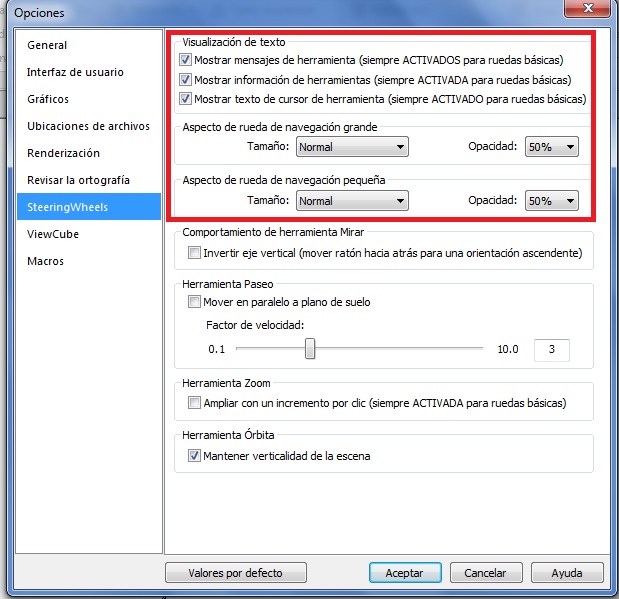

–       Visualización de texto.

  1. a) Mostrar mensajes de herramienta. Hay que tener presente que los mensajes de herramienta se muestran siempre para las ruedas básicas como son la Rueda de visualización de objetos y Rueda de visita del edificio, de forma independiente a la configuración que se establezca en esta opción.
  2. b) Mostrar información de herramientas. Como en el caso anterior la información de herramientas se ve siempre para las Ruedas Básicas, independientemente la configuración que se establezca en este apartado.
  3. c) Mostrar texto de cursor de herramienta cuando la herramienta está activa. Este texto siempre está activo para las ruedas básicas de forma independiente a la configuración que se establezca en este apartado.

–       Aspecto de rueda de navegación grande.

  1. a) Tamaño. Se determina el tamaño de la rueda de navegación grande.
  2. b) Opacidad. Se determina la opacidad de la rueda de navegación grande.

–       Aspecto de la rueda de navegación pequeña.

  1. a) Tamaño. Se determina el tamaño de la rueda de navegación pequeña.
  2. b) Opacidad. Se determina la opacidad de la rueda de navegación pequeña.

954

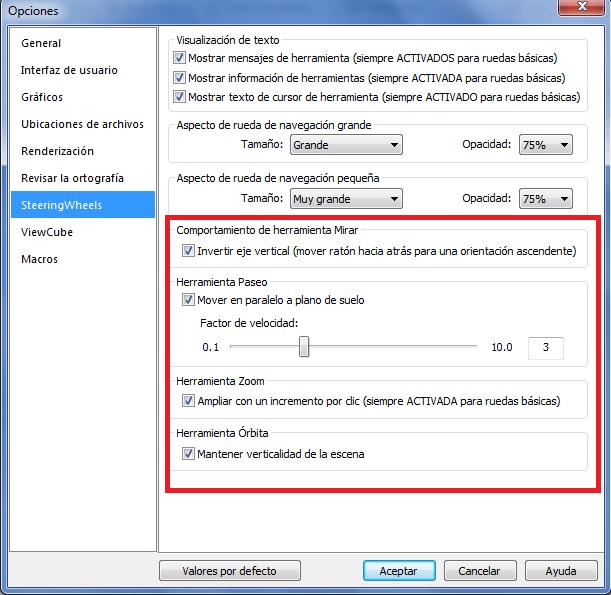

–       Comportamiento de la herramienta Mirar.

  1. a) Invertir eje vertical. Invierte la acción que realiza la herramienta Mirar, hacia arriba y hacia abajo.

–       Herramienta Paseo.

  1. a) Mover en paralelo a plano de suelo. Con la herramienta Paseo se puede recorrer el Modelo, y en este recorrido se puede crear una restricción en el ángulo de movimiento (al plano del suelo) seleccionando una opción que existe en este apartado. El recorrido se puede realizar libremente pero teniendo en cuenta que a partir de ahora la vista actual se mueve paralelamente al plano del suelo. Cuando no se selecciona esta opción, es decir que el ángulo del paseo no está restringido, la vista puede mirar en cualquier dirección o ángulo alrededor del modelo.
  2. b) Factor de velocidad. Cuando se utiliza la herramienta Paseo se puede controlar con esta opción la velocidad de movimiento, por medio de la opción Establezca aquí la velocidad de movimiento (la velocidad se controla mediante la distancia a la que se mueve el cursor).

–       Herramienta zoom.

  1. a) Ampliar con un incremento por clic. Con esta opción se puede ampliar la vista con un solo clic del ratón.

–       Herramienta Órbita.

  1. A) Mantener verticalidad de la escena. Por medio de esta opción se mantienen los lados de la vista perpendiculares al plano del suelo. Cuando esta opción no está activa, se puede girar el modelo con un movimiento completo de 360 grados (para editar familias…).

955
