REVIT ARCHITECTURE (237) – Opciones de ViewCube

Para acceder al Cuadro de diálogo de Opciones, hay que ir a R-Opciones. Existe la pestaña ViewCube donde se puede configurar esta herramienta a partir de las siguientes opciones:

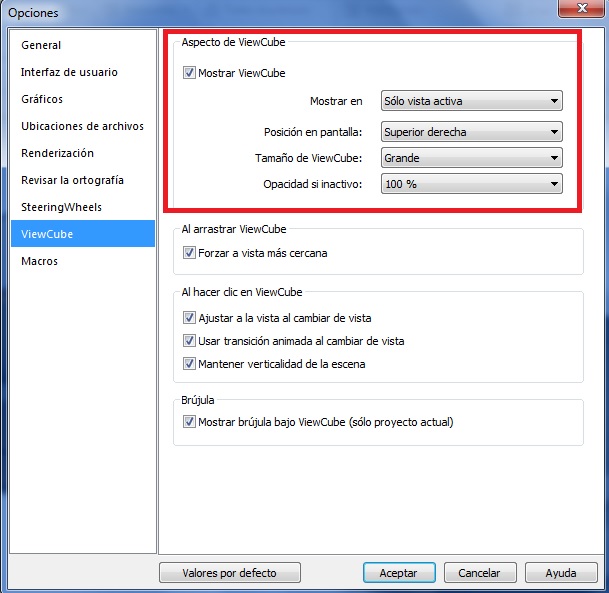

Aspecto de ViewCube

–       Mostrar ViewCube. Permite ver o no en la interfaz del programa esta herramienta.

–       Mostrar en. Se puede determinar las Vistas en las que se puede ver ViewCube. Las opciones son Mostrar en todas las vistas 3D o Mostrar en la vista activa.

–       Posición en pantalla. Por medio de esta opción se puede definir la posición en pantalla de ViewCube. Las opciones que se pueden elegir son Superior derecha, Inferior derecha, Superior izquierda, Inferior izquierda.

–       Tamaño de ViewCube. En este apartado se determina el tamaño de la herramienta. Las opciones existentes son Grande, Mediano, Pequeño, Diminuto y Automático.

–       Opacidad si inactivo. Se puede determinar la opacidad de ViewCube cuando no se utiliza. Si se indica 0% como valor, ViewCube no se ve en la pantalla, solamente en caso de que se mueva el cursor del ratón encima de él. Las opciones que existen son 0%, 25%, 50%, 75% y 100%.

956

Cuando arrastrar ViewCube

–       Forzar a vista más cercana. Cuando esta opción está activa, se fuerza el cursor a la Orientación de la vista de ViewCube más cercana. Una Orientación de Vista es una de las 26 opciones de Vista que tiene (Cara, Borde, o Esquina de ViewCube).

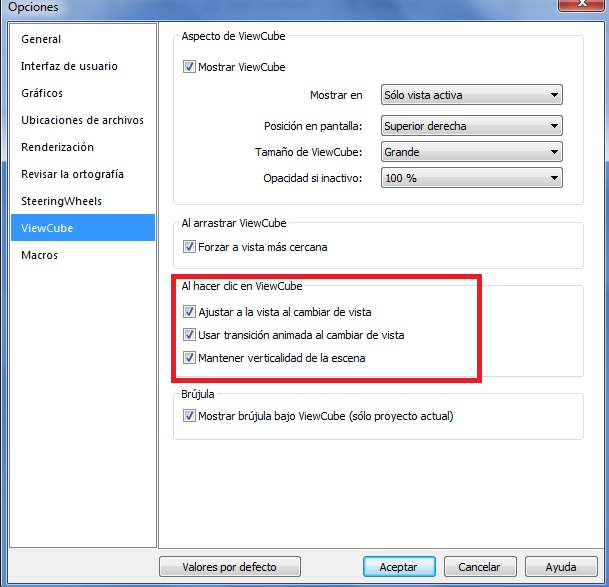

Cuando hacer clic en ViewCube

–       Ajustar a la vista al cambiar de vista. Con esta opción se puede seleccionar un elemento o componente y hacer clic en ViewCube, de forma que la Vista gira y se amplía ajustando el elemento seleccionado en el área de dibujo.

–       Utilizar transición animada al cambiar vistas. Se ve una acción animada cuando se conmuta una orientación de vista.

–       Mantener verticalidad de la escena. Mantiene los lados de ViewCube y la vista perpendiculares al plano del suelo. Si esta opción está sin activar, se puede girar el modelo 360 grados.

957

Brújula

–       Mostrar brújula bajo ViewCube. Con esta opción se ve o se oculta la brújula de ViewCube.

Ejemplo de ViewCube sin brújula.

958
