REVIT ARCHITECTURE (315) – COORDINACIÓN DE DISCIPLINAS (7). Copiar/Supervisar (7) Muros y suelos. Configurar parámetros para Copiar/Supervisar

Para los elementos del modelo Suelos y Muros, el programa permite determinar opciones de configuración en el cuadro de diálogo Opciones de copia/Supervisión antes de realizar la copia de dicho elemento tanto de un elemento del propio proyecto como de un modelo vinculado.

Antes de Copiar un Muro se puede configurar la siguiente opción:

  • Copiar ventanas/puertas/huecos. Como el resumen de esta opción indica si se selecciona esta opción en el cuadro de diálogo Opciones de copia/Supervisión, se puede copiar el muro con las ventanas, puertas y huecos que contiene dicho muro.
  • Línea de ubicación para alinear. Este eje determina la posición del muro copiado. Si el eje del elemento original y del elemento copiado no son iguales, el programa emite un aviso informando, y puede ser necesario una coordinación manual de los dos ejes.

1189

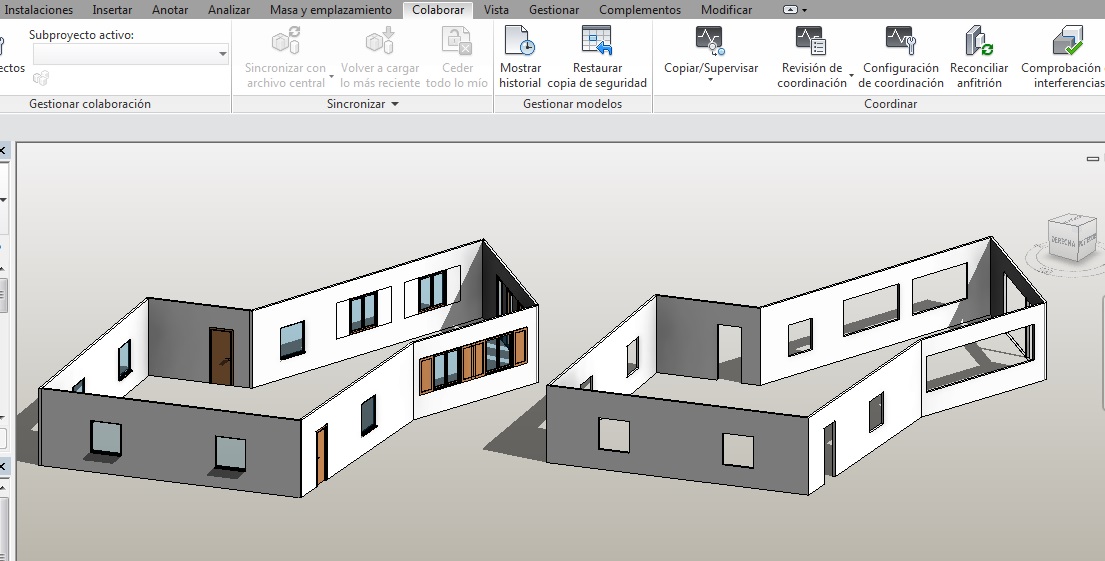

En el siguiente ejemplo se ha copiado un muro de revit Architecture (izquierda) a Revit Structure con los huecos del mismo (derecha).

1191

1190

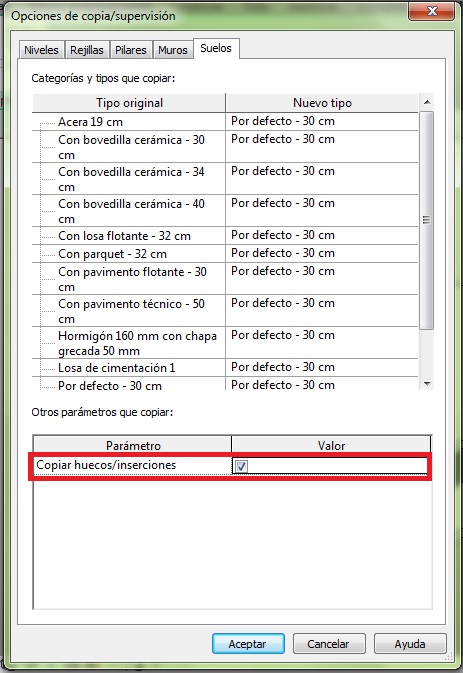

En el caso de los suelos la opción que se puede configurar antes de copiar el mismo es:

  • Copiar huecos/Intersecciones.

1192

1193
