REVIT ARCHITECTURE (314) – COORDINACIÓN DE DISCIPLINAS (6). Copiar/Supervisar (6) Pilares. Configurar parámetros para Copiar/Supervisar

Revit permite configurar algunas opciones de los Pilares antes de utilizar la herramienta Copiar/Supervisar.

Accediendo al cuadro de diálogo Opciones de copia/supervisión, y a la pestaña Pilares, se puede activar la opción Dividir pilares por niveles. Esta es una opción muy útil, por ejemplo, para coordinar y utilizar la información de dos disciplinas distintas como puede ser Arquitectura y Estructura. A veces en Arquitectura los pilares se modelan como una única pieza, pero en un modelo analítico de estructuras, los pilares que se utilizan son pilares que van de nivel a nivel ( por partes). Con esta opción, se puede copiar un pilar del modelo de Arquitectura que sea una sola pieza pero que la copia sea por partes, es decir, pilares que van de nivel a nivel.

1187

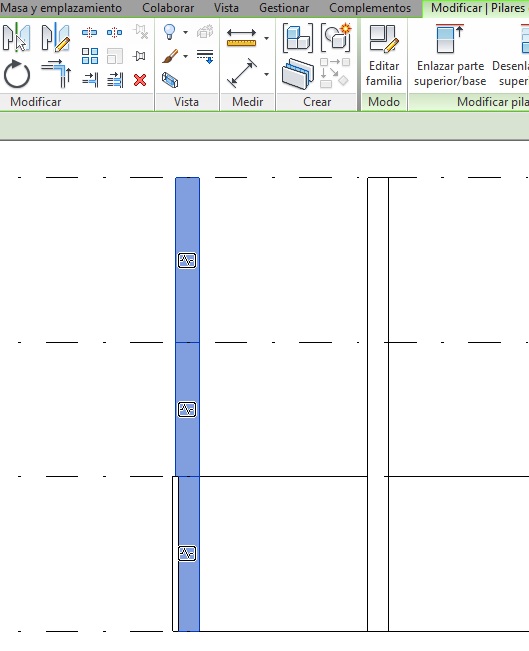

En el siguiente ejemplo se puede ver un pilar copiado con esta opción (izquierda):

1188
