REVIT ARCHITECTURE (336) – DYNAMO (18)- Vector Z axis

I explain the subject matter of the article in this online voice record:

https://vocaroo.com/i/s1xkZAZxyP8M

El Nodo Vector Z axis obtiene el vector del eje Z canónico.

Para entender el significado de este Nodo, se va a realizar un ejemplo en el que se utiliza un Vector Zaxis de un sistema de ejes girado para construir una línea.

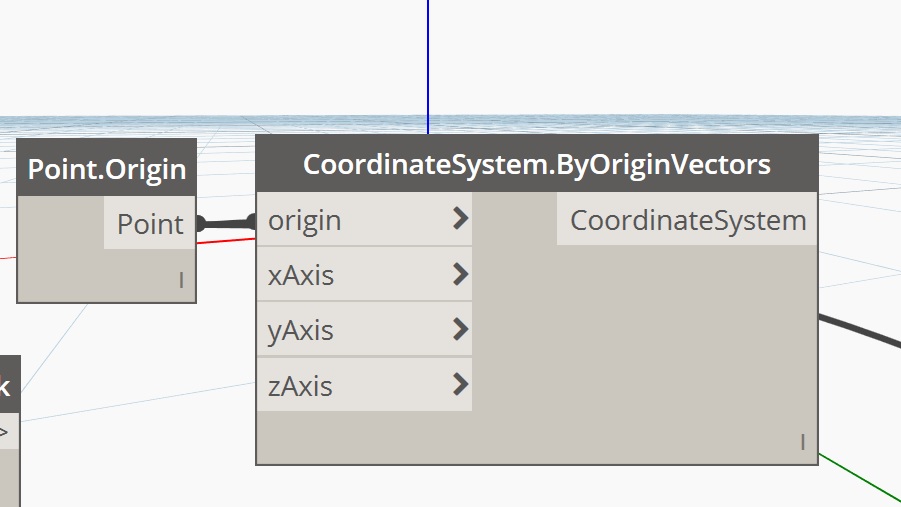

Lo primero que se a a realizar es crear el sistema de coordenadas.





El paso siguiente es girar este sistema de ejes X,Y,Z creado, a partir de un eje que en este caso se va a definir como el eje Y como punto de referencia para hacer un giro de un valor de grados determinado.

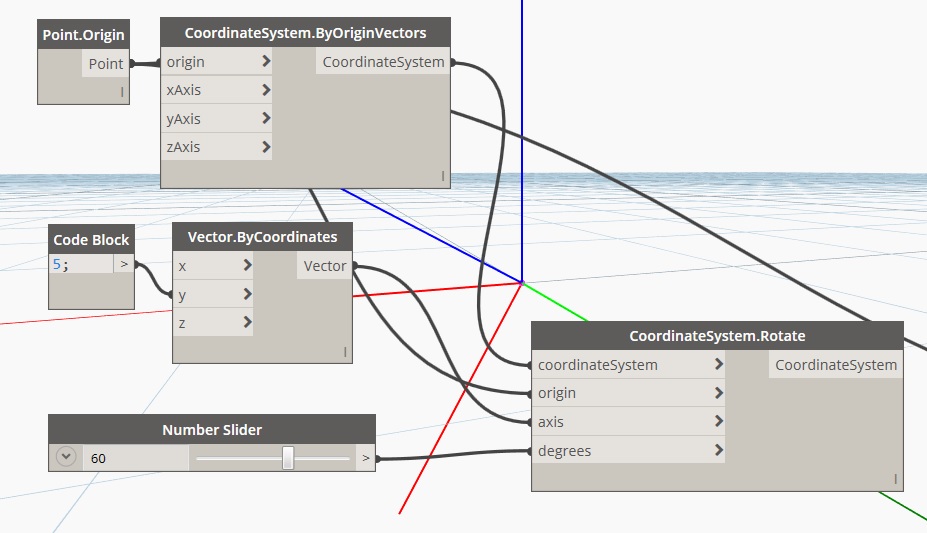

1336

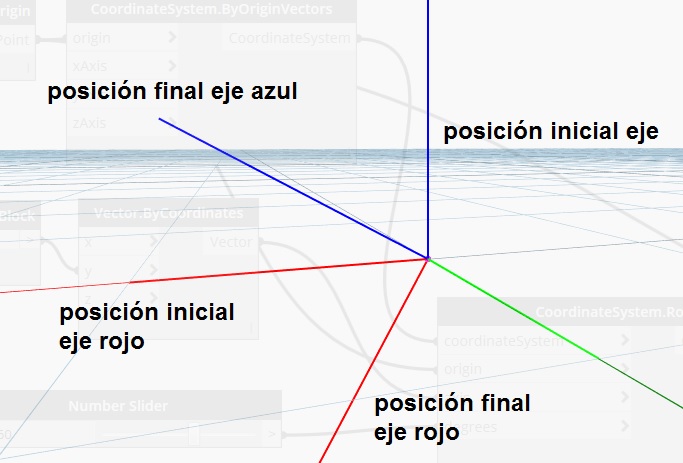

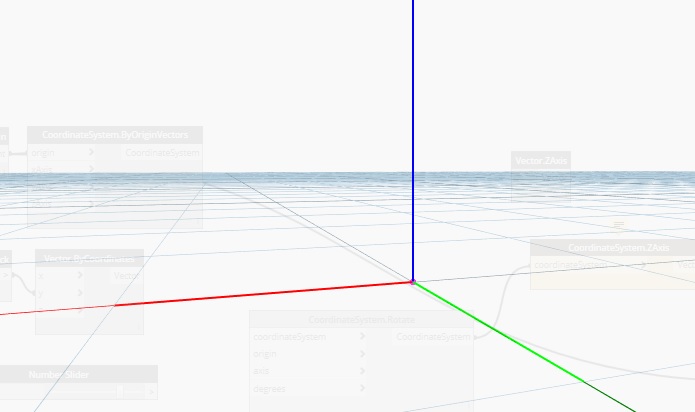

El eje azul es el eje de la Z. El eje rojo es el eje de la X. Y el eje verde es el eje Y.Una vez realizado el giro de 60 el resultado es el siguiente.

1337

Y el paso final es realizar una línea que tenga la dirección del eje Z que se ha girado. Como no nos podemos conectar directamente al nodo que ha realizado el giro, porque no funcionaría el flujo de información, hay que utilizar Coordinate system.Zaxis que devuelve la Z de un sistema de coordenadas.

1338

El resultado es el siguiente.

1339

Si por ejemplo hubiésemos conectado la dirección de la línea con el nodo VectorByCoordinates, la línea hubiera seguido el eje Y, el de color verde.

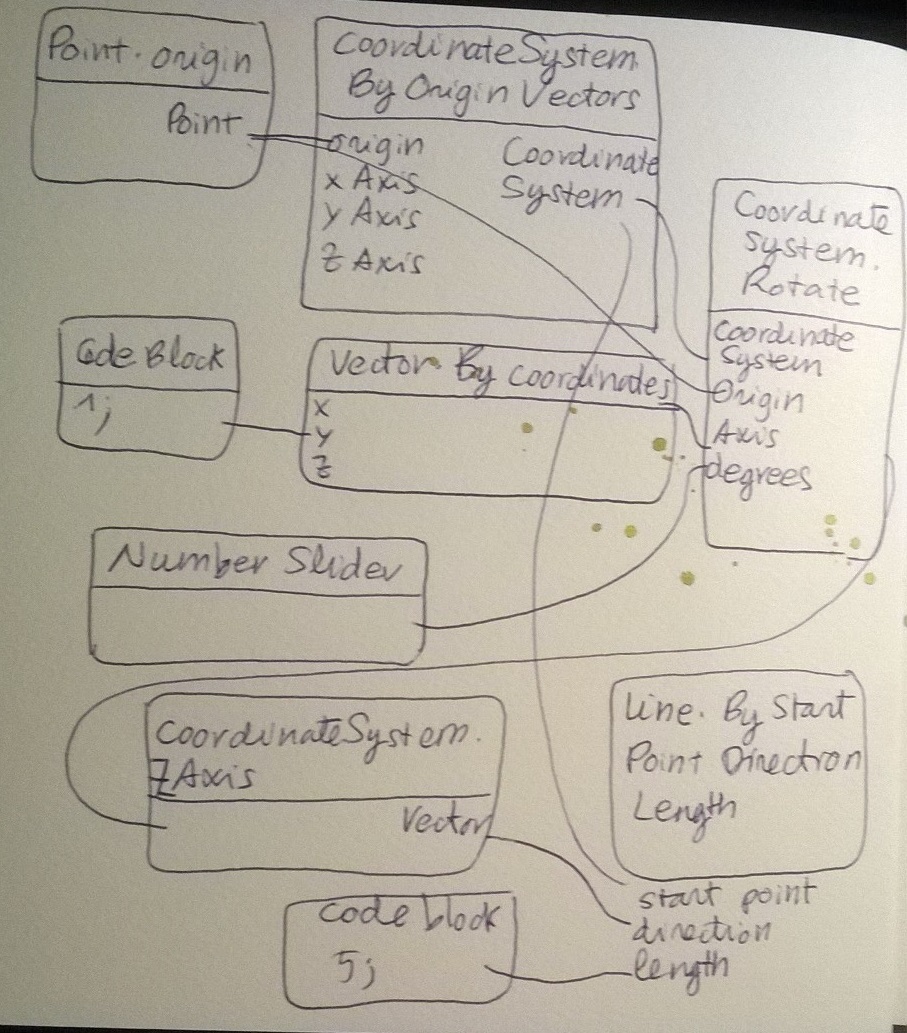

1340
