Revit architecture (346) – Dibujo de bocetos (VI) – Boceto de arco. Opción Empalme

Para dibujar un Boceto de arco de empalme, primero hay que tener presente que solamente es posible realizar empalmes en elementos que se crean con las opciones de Boceto de Línea (incluidos los lados de polígono) o Arco, ya que las dos opciones permiten trabajar con arcos que al final es el elemento de empalme. Explicaremos la opción por medio de la herramienta Línea de Modelo que se encuentra en Inicio – Modelo – Línea de modelo.

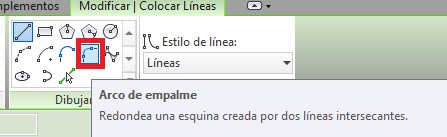

Aparece la siguiente Ficha Modificar/colocar líneas, en donde hay que seleccionar la opción Arco de empalme.

1378

Hay que seleccionar  un elemento al que se le ha de realizar el Empalme así como el segundo elemento a empalmar.

1379

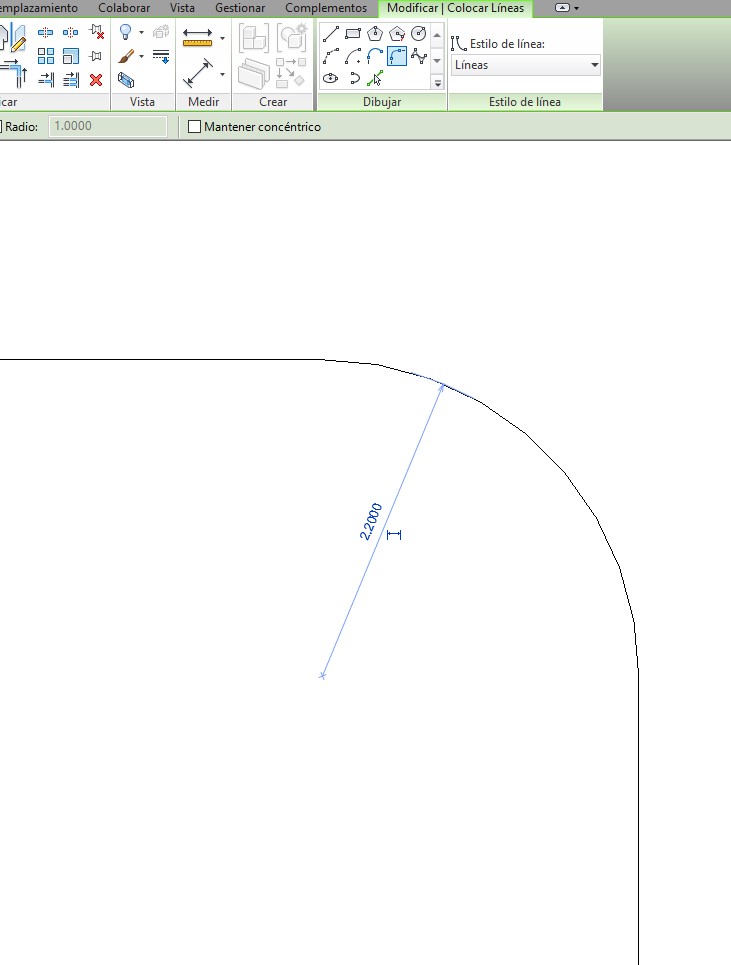

Aparece un arco el cual con el cursor del ratón se puede hacer de radio más grande o más pequeño, y realizando clic con el cursor del ratón se define la longitud del radio de este arco de empalme. El programa recorta automáticamente las líneas externas al arco.

1381

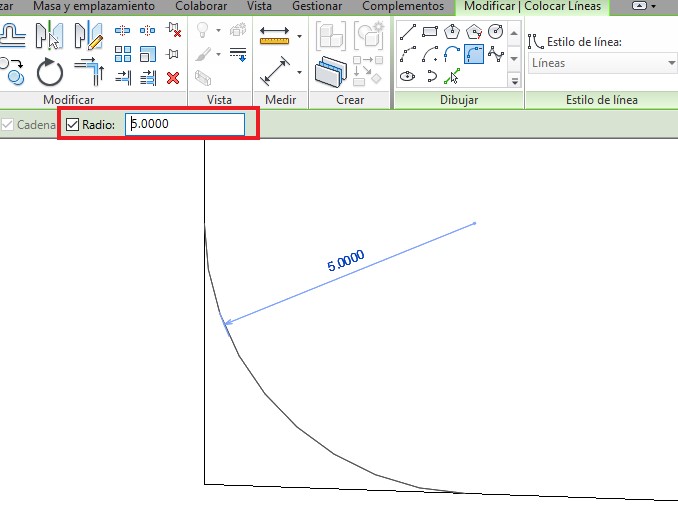

El programa también permite definir el valor del radio del arco por medio de la opción Radio que aparece en la barra de opciones superior horizontal que se activa cuando se selecciona la opción Empalme.

1382
