Revit architecture (348) – Dibujo de bocetos (VIII) – Boceto de arco. Opción Arco tangente

Otra opción es dibujar el arco por arco tangente. Para mostrar como funciona utilizaremos la opción Línea de modelo.

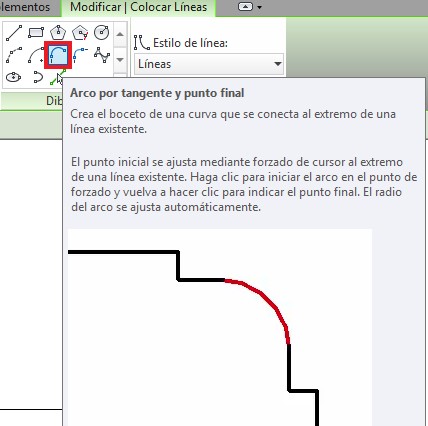

Se va a utilizar Línea de modelo, por lo que hay que ir a Inicio – Modelo – Línea de modelo. Aparece la ficha Modificar/colocar líneas o colocar elemento – Crear elemento – Dibujar – opción Arco por tangente y punto final.

1390

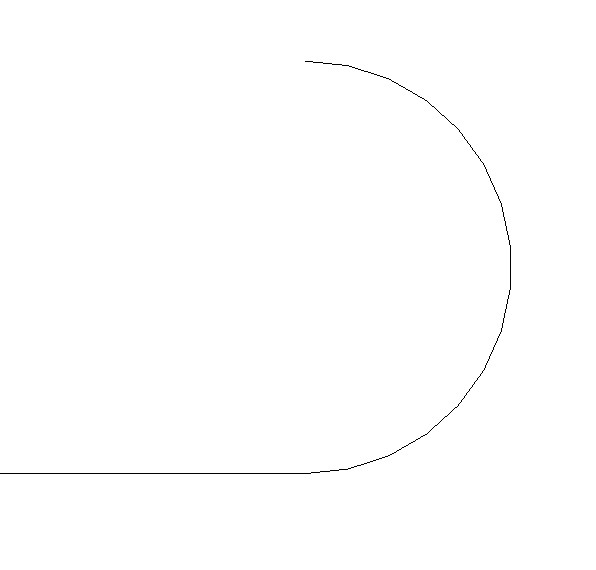

Hay que colocar el cursor del ratón en el área de dibujo. Hay que realizar clic en el punto final de un elemento Muro o bien de una línea existente de forma que se determina el punto inicial del arco tangente.  Moviendo el cursor se ha de determinar el punto final del arco.

1391

1392

1393
