Revit architecture (351) – Dibujo de bocetos (XI) – Boceto de Spline.

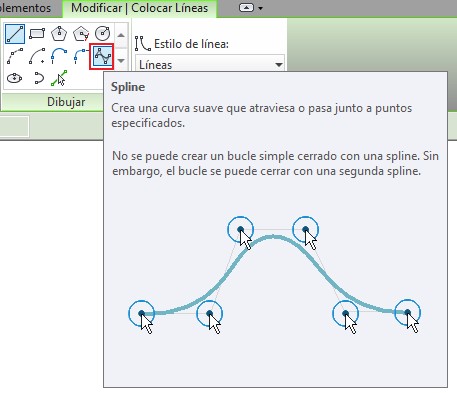

Como en los casos anteriores de Boceto, se va a explicar el Boceto de Spline con la herramienta Línea de modelo.

1411

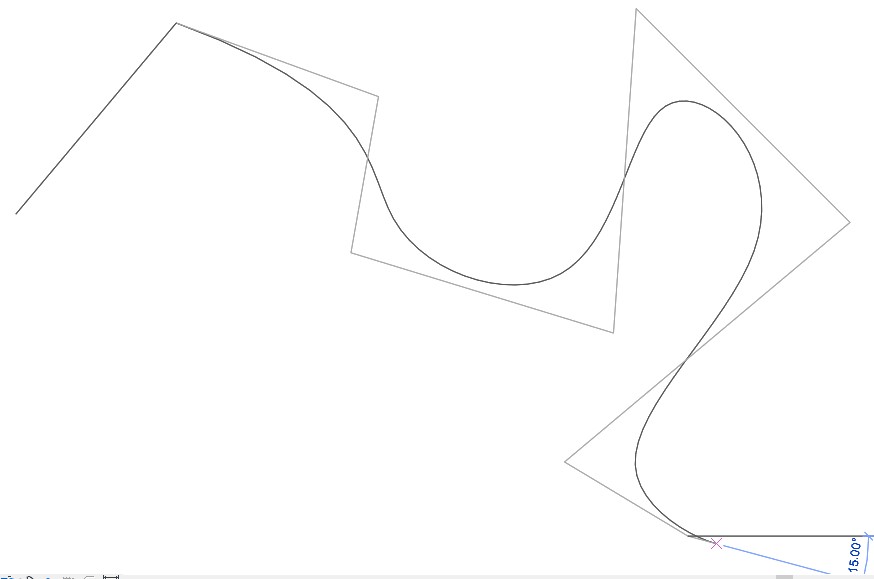

Hay que realizar el primer punto de control de la Spline , y los siguientes puntos de control, realizando clic con el botón del ratón.

1412

Con una Spline no se puede realizar un bucle cerrado, pero sí se puede cerrar una Spline por medio de otra Spline.

Se recomienda, con el objetivo de tener el menor tiempo de procesamiento del ordenador, utilizar, siempre que se pueda, Líneas y Arcos en lugar de Splines.

Lo mismo ocurre con el número de Puntos de control, de forma que ha de intentarse, siempre que sea posible, utilizar el menor número posible de número de Puntos de control.

A continuación se indica la misma Spline con una versión que contiene la mitad de puntos de control que la otra.

1413

se recomienda realizar Splines con la menor cantidad de puntos de control posible

1414



Para Añadir puntos de control o Eliminar Puntos de control hay que utilizar las opciones que aparecen en la Ficha superior cuando se selecciona la Spline.

1415

Para Desplazar un Punto de control hay que seleccionar el mismo y después arrastrarlo a otro lugar del área de dibujo.

En el extremo de la Spline existen dos puntos de control: un punto de control es para cambiar la forma de la Spline (como el resto de los puntos de control interiores), y otro punto de control es para hacer más grande o más pequeña la Spline. Se selecciona un punto u otro por medio del Tabulador.

Seleccionando toda la Spline y pasando el cursor del ratón encima de la misma, aparece una cruz de flechas, que permite desplazar toda la Spline.
