Revit architecture (373) – Indicar la posición de un Grupo mediante su origen

La posición de un Grupo se determina por medio de un Control central que tiene el mismo, y que aparece cuando se selecciona.





La posición de un Grupo cuando se desplaza, se copia o se gira, viene determinada por este control de origen. Revit permite modificar la posición de este control de origen.

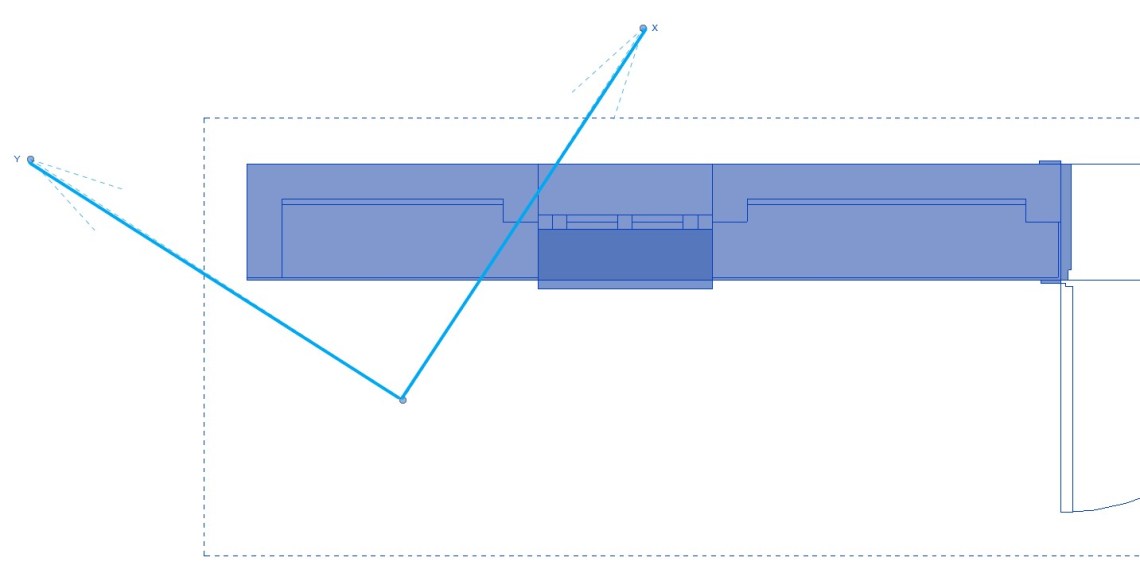

Para realizar esta modificación, primero hay que seleccionar el Grupo de forma que se puede visualizar el control de origen del mismo, en una vista de plano o en una vista 3D. De hecho, el programa permite ver los tres controles de arrastre que tiene un Grupo. Si se arrastra en control central se mueve el control de origen del grupo.


Los controles (dos) extremos se pueden arrastrar y sirven para girar el origen del grupo respecto el eje Z.

1586




Los controles de posición del grupo también se ven en una Vista 3D
