Revit Architecture (379) – Intercambio de Tipos de grupos

Revit permite realizar la sustitución de un Grupo por otro Grupo.

Para ello, lo primero que hay que realizar es seleccionar el Grupo y luego se ha de seleccionar el nombre de Grupo en el Selector de tipo, de forma que Revit sustituye automáticamente el Grupo.


Al realizar este cambio de Grupo el programa intenta reemplazar los Grupos de detalles enlazados del antiguo ejemplar del grupo, con Grupos de detalles enlazados del nuevo ejemplar de grupo.

A continuación se indica un Grupo que se quiere sustituir por otro Grupo:

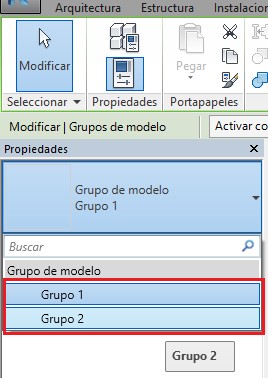

Se realiza la sustitución del Grupo 1 por el Grupo 3:

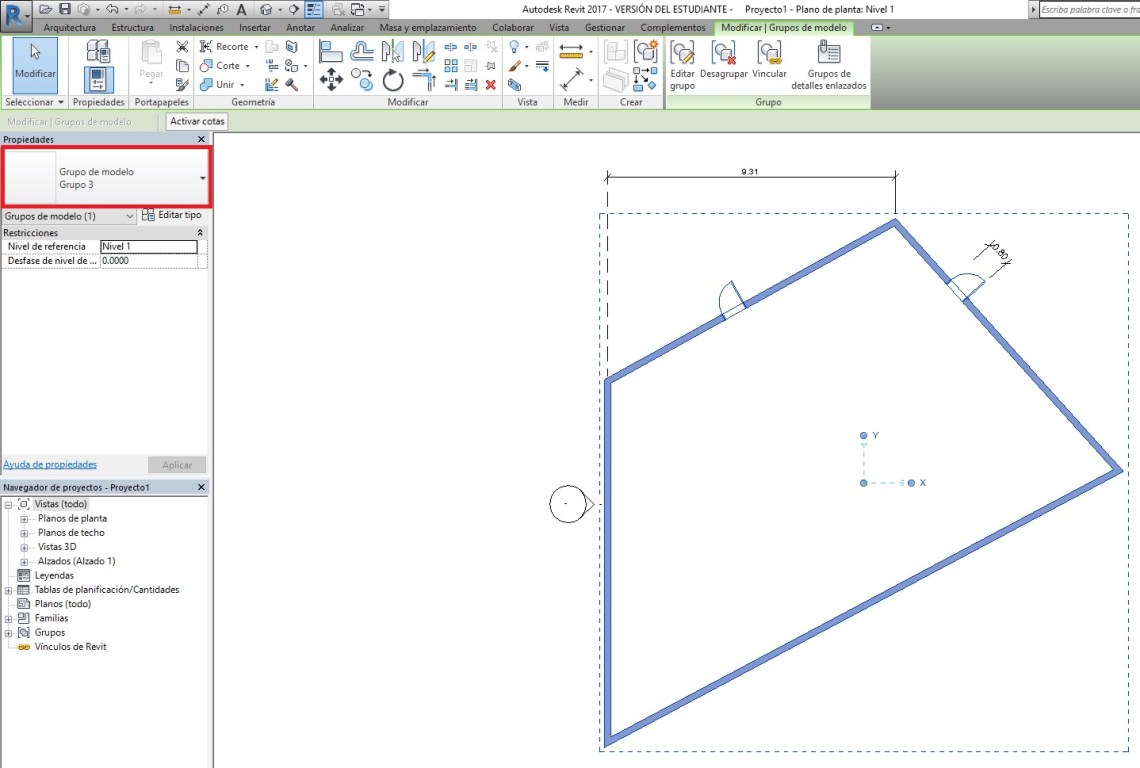

Y se realiza el cambio satisfactoriamente, aunque el Grupo 1 y el Grupo 3 tienen elementos enlazados como son las cotas enlazadas al Grupo principal.


Respecto a los elementos de grupos de detalles enlazados no sustituidos y los demás elementos que dependen de los elementos de ejemplar de grupo intercambiado, Revit intenta detectar referencias en el nuevo ejemplar de grupo. Si no las detecta para estos elementos dependientes, Revit envía un aviso informando del problema.

Por otro lado, el origen del nuevo grupo esta situado en la posición del grupo inicial.
