Revit Architecture (385) – añadir o eliminar elementos de una matriz



Se puede determinar como modificar el número de elementos de una matriz (añadir o eliminar).

Lo primero que hay que hacer es seleccionar la Línea de la  matriz que indica el número de elementos que componen la matriz.

1663

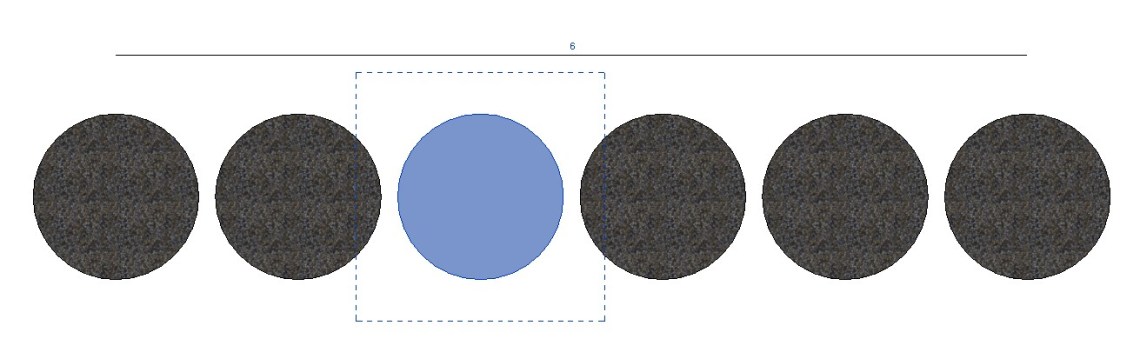

selección de la matriz, de forma que aparece la línea que informa sobre la cantidad de elementos que tiene la matriz
Hay que seleccionar la línea que indica el número de elementos de la matriz

Al seleccionar esta línea aparece en la barra superior una opción,  Añadir al final, que si está seleccionada el programa conserva el espacio entre los elementos de la matriz, y cuando se añadan elementos nuevos a la matriz, éste se situará al final de la matriz ya que como se ha indicado no se va a modificar la distancia entre los elementos que la componen.

1664

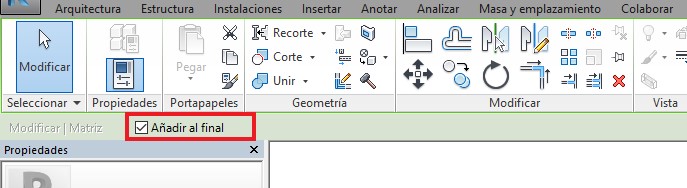

Opción seleccionada Añadir al final
1666
Se ha añadido un elemento a la matriz, de 6 elementos se ha pasado a 7 elementos, y el espacio entre ellos se conserva, de forma que el nuevo elemento se inserta a continuación del último elemento

Si no se tiene seleccionada esta opción se mantienen los puntos finales de la matriz, y los elementos que se añaden o eliminan en la matriz tienen un espacio uniforme entre los puntos finales existentes, de forma que en este caso sí que se modifica la distancia existente entre los elementos de la matriz.

1667
como en el caso anterior la matriz ha pasado de 6 elementos a 7 elementos, pero en este caso la longitud total de la matriz no se modifica, por lo que al añadir un elemento, disminuye la distancia entre elementos, y en este caso, llegan a solapar los mismos.
