La herramienta Cortar funciona de forma similar a otras aplicaciones, es decir, al utilizar esta herramienta los elementos Cortados se elimina del área de dibujo o de la vista en la que se encontraban, y el programa los pega en el Portapapeles.
El paso siguiente consiste en Pegar los elementos en el la Vista activa o bien en otro Proyecto. Esta acción se puede realizar con la herramienta Pegar o Pegar alineado.
Hay que tener en cuenta que esta herramienta no se puede utilizar para todos los elementos del Modelo. Por ejemplo, no se puede Cortar o Suprimir el último Nivel de un Modelo de construcción.
Tampoco se puede utilizar la herramienta Cortar para eliminar Paneles o Montantes de un Muro cortina ya que el mismo es un sistema y funciona como tal de una forma global, de forma que al eliminar un elemento eliminas todo el sistema. De hecho, cuando se selecciona un elemento del muro cortina: montante… la opción de la Herramienta Cortar aparece como desactivada.
Sin embargo, cuando se selecciona todo el Muro cortina la opción de la herramienta Cortar aparece como Activa.
En el Editor de familias no se puede utilizar la herramienta Cortar para eliminar un Nivel de referencia. Por lo que se ha de tener presente que en determinados entornos de trabajo la herramienta no funciona para ciertos elementos, funcionando la misma fuera de estos entornos.
En un entorno de trabajo normal un nivel se puede Cortar, aunque eliminará todos los elementos del proyecto asociados a este nivel.
Para utilizar esta herramienta, lo primero que hay que realizar es Seleccionar los elementos de la vista que se quieren Cortar. En la parte superior aparece la ficha Modificar/ Elemento – grupo Portapapeles (Cortar).

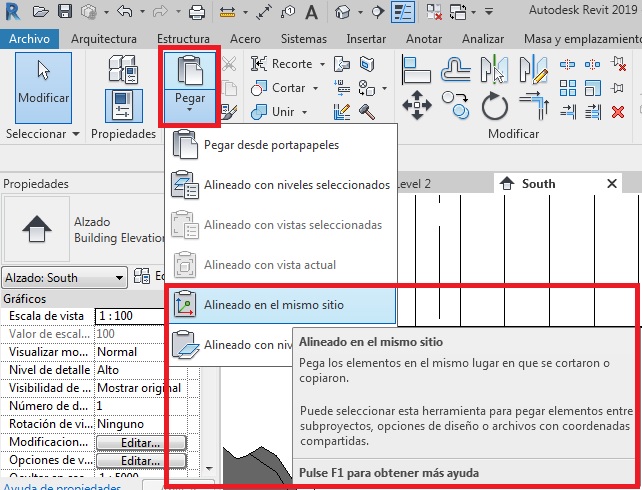

Con la herramienta Pegar del Portapapeles se realiza la acción de Pegar desde el Portapapeles, de forma que se puede emplazar los elementos cortados en otra área de la Vista actual de la cual se han cortado los elementos o bien se pueden situar estos elementos cortados en otro proyecto.
Pegar desde el Portapapeles
Pegar alineado con niveles seleccionados
Pegar alineado en el mismo sitio
Pegar alineado con el nivel seleccionado
