Revit Architecture (403) – Reflejar elementos

Esta herramienta permite invertir un elemento del modelo de Revit, utilizando una línea de referencia que consiste en un eje de simetría, que como su nombre indica permite realizar la figura simétrica respecto el elemento seleccionado por la herramienta. Se puede seleccionar un elemento alojado como puede ser una puerta o una ventana, sin ser necesario seleccionar el elemento en el que se alojan (anfitrión).






Esta herramienta permite dos opciones de utilización: Seleccionar eje o bien Dibujar eje temporal.



02



Los pasos para utilizar la herramienta Voltear son los siguientes:

En primer lugar se ha de seleccionar el elemento que se necesita reflejar, de forma que en la barra horizontal superior aparece la opción o ficha Modificar – Elemento /Grupo modificar, y se ha de seleccionar una de los opciones comentadas respecto la opción de Reflejar: seleccionar eje o dibujar eje.

Se selecciona el elemento a reflejar y se pulsa Intro.

Existen, como se ha comentado, dos posibilidades:

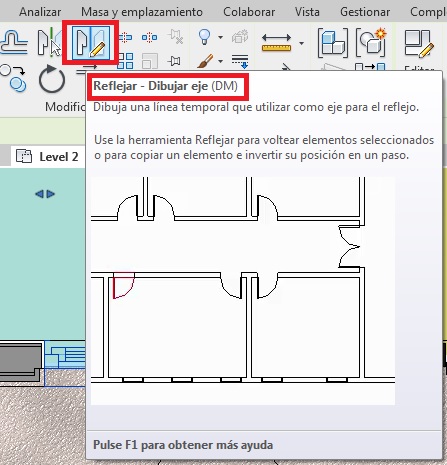

O bien se realiza una línea que representa el eje de referencia para realizar la simetría, con  Dibujar eje de reflejo.



Dibujo de eje de simetría

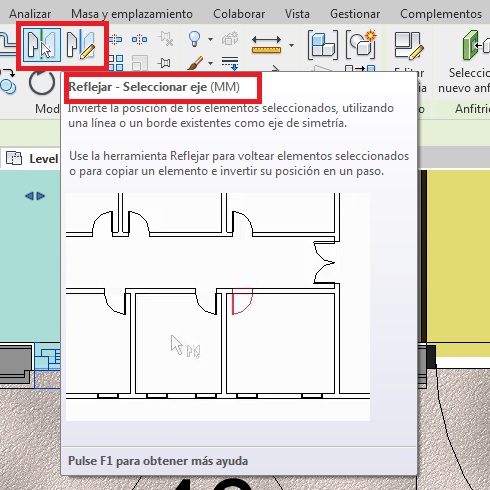

O bien se selecciona el eje a partir del cual se va a realizar la simetrías, por medio de la opción Seleccionar eje de reflejo.



Selección del eje de simetría



Con la opción de la barra de herramientas horizontal, Copia, activa, cuando se realiza la simetría ésta es una copia respecto el elemento seleccionado inicialmente. Si no se desea realizar una copia, sino que lo que se necesita es que el elemento seleccionado se desplace, hay que desactivar esta opción. Con la tecla CTRL se puede desactivar la opción Copia.

En el siguiente ejemplo se puede ver aplicada la herramienta sobre un elemento del modelo de Revit, con la opción de Copia activa. Este elemento es una Ventana alojada en un muro de fachada sobre la cual se aplica la herramienta Reflejar con el dibujo de un eje de simetría vertical, de forma que aparece otra ventana en la fachada, manteniéndose la ventana original en la fachada.



Dibujo del eje de simetría a 90º respecto la horizontal



ventana reflejada, resultado final



Esta herramienta Reflejar también se puede utilizar sobre un elemento de modelo estructural, como puede ser el caso de un pilar armado, en el que se realiza la acción de reflejar una armadura (copiada).

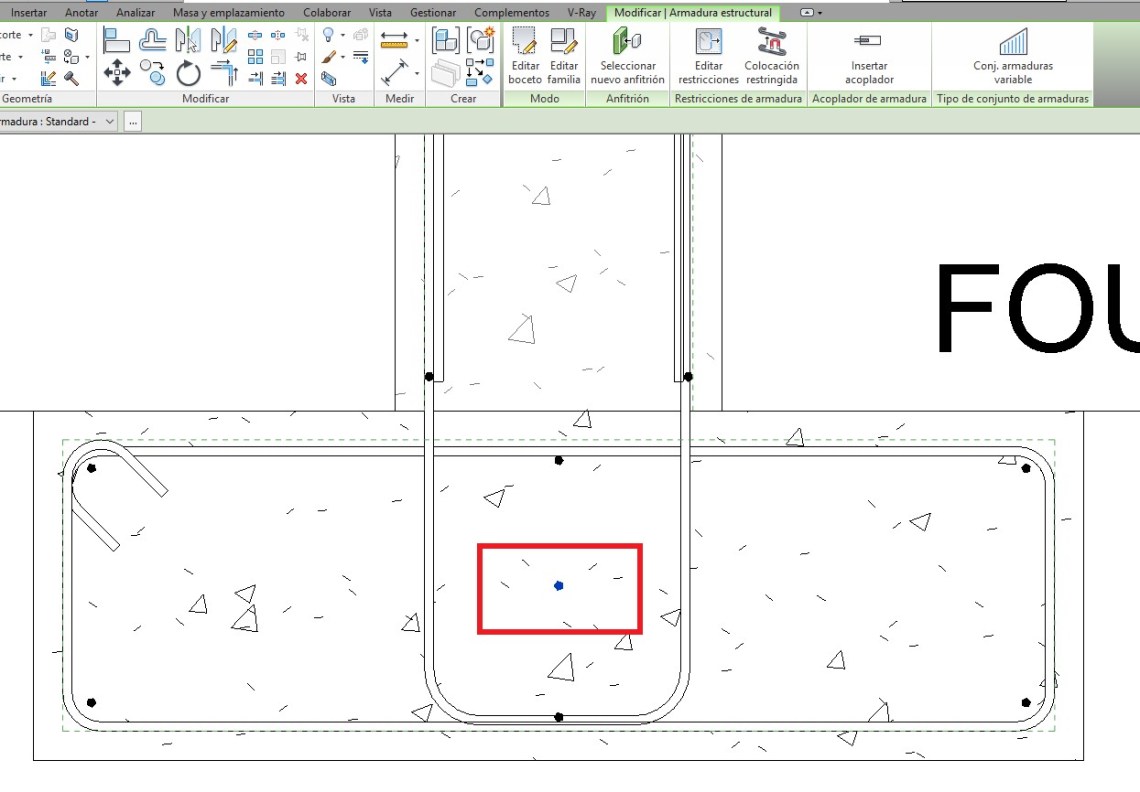

Armadura a repetir por medio de la opción Reflejar

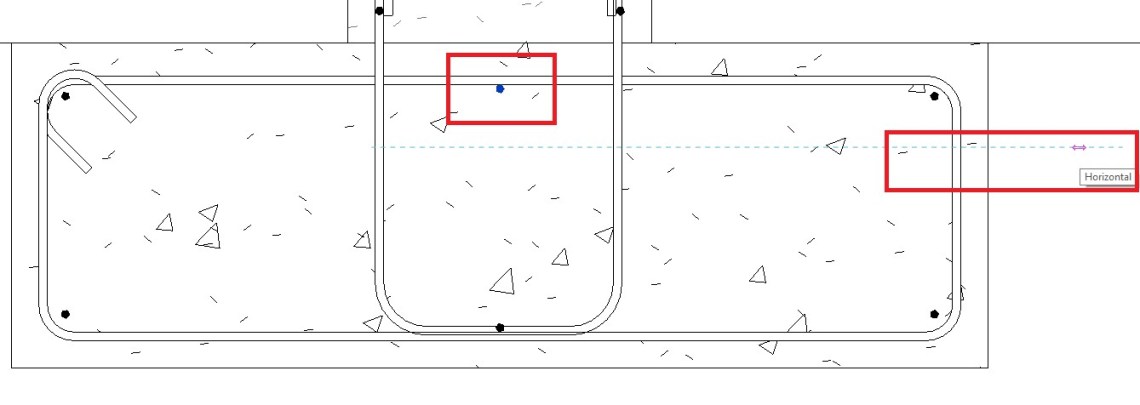

Opción Dibujar eje de simetría
