Revit Architecture (427) – Planos de referencia y la creación de subcategorías

Las subcategorías de los Planos de referencia permiten controlar y definir la configuración de visibilidad y de gráficos de dicho plano.

Es decir, por medio de las Subcategorías se pueden realizar diferentes Estilos y Colores de Línea de los Planos de referencia, a fin de permitir la diferencia entre ellos en Familias u otros casos, y en Vistas y Modelos complicados.

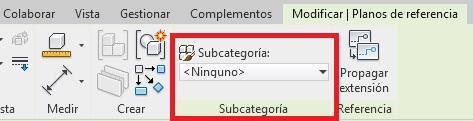

A continuación se indica cómo se crea una Subcategoría de un Plano de referencia. En primer lugar, hay que seleccionar el Plano de referencia del cual se quiere crear la Subcategoría.  Seguidamente hay que ir a la ficha horizontal superior Modificar – Planos de referencia – grupo Subcategoría. Existe un desplegable y hay que seleccionar del mismo Crear nueva subcategoría.






Aparece un Cuadro de diálogo Nueva subcategoría, en el cual hay que indicar el campo de nombre de la subcategoría. Hay que realizar Clic en Aceptar. También aparece otro cuadro de diálogo Estilos de objeto que permanece cuando se realiza Aceptar en el primero indicado.






En el cuadro de diálogo Estilos de objeto se crea en Objetos de anotación, para el Plano de referencia, una Subcategoría con el nombre que hemos indicado. En el caso del ejemplo: muro.







La Subcategoría se puede realizar también desde el cuadro de Propiedades, seleccionando previamente el Plano de referencia. En Datos de identidad, Subcategoría, se ha de realizar clic en el desplegable que muestra el programa y se ha de seleccionar dos opciones: Ninguno o bien una de las subcategorías creadas.
