REVIT ARCHITECTURE (458) – Utilización de una etiqueta o estilo de símbolo

Por medio del cuadro de diálogo Etiquetas y símbolos cargados se puede acceder a la lista vigente de etiquetas y símbolos que tiene el proyecto para las categorías de familias.

Además desde este cuadro de diálogo se puede cargar otros estilos de anotación así como modificar las etiquetas y símbolos que se encuentran en este cuadro de diálogo.



01

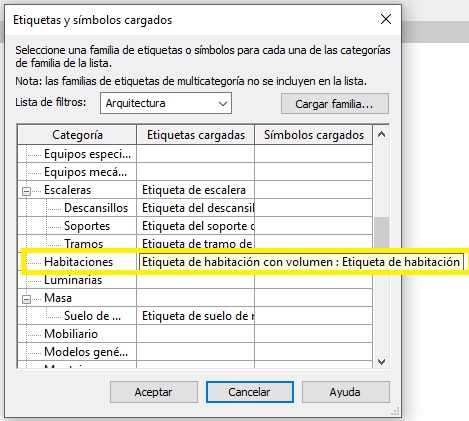

Para acceder al cuadro de diálogo hay que ir a la ficha Anotar – Etiquetas – Etiquetas cargadas. Aparece un cuadro de diálogo como el siguiente.




Algunas categorías de elemento tienen etiquetas y símbolos cargados por defecto según el tipo de plantilla que esté utilizando el proyecto.






Por cada categoría de elemento se puede cargar varios estilos de anotación.




El nombre de la anotación se muestra en este cuadro de diálogo justamente al lado de la categoría de elemento.



Con la tecla MAYUS o CTRL pulsada se puede seleccionar varios archivos.

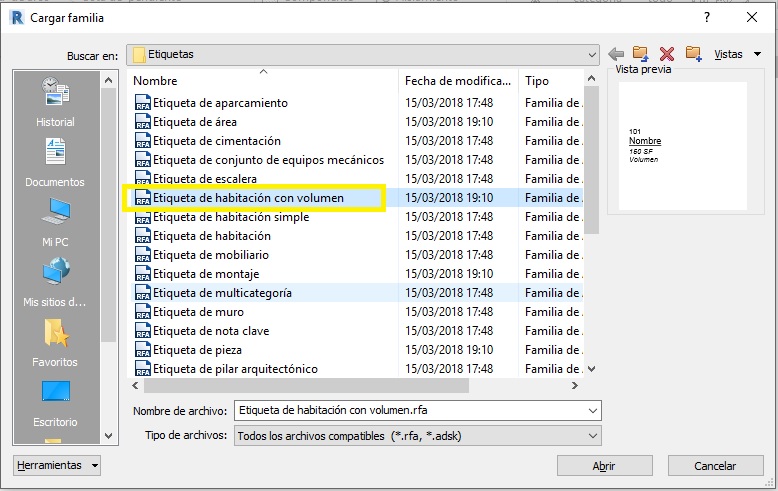

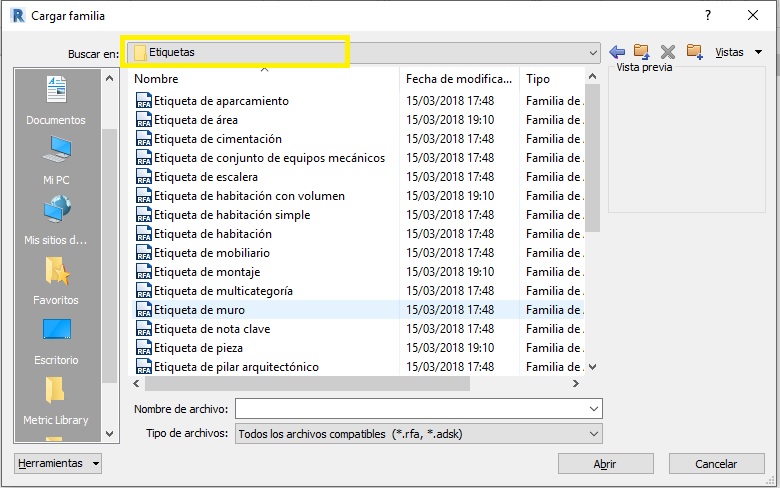

Con el botón Cargar familia, se realiza la carga de nuevas familias para una categoría de elemento.


Se ha de tener presente que el último símbolo o etiqueta cargado será el elemento de anotación predeterminado para ese elemento.
