REVIT ARCHITECTURE (479) – Propiedades de la vista (2)

En este artículo seguiremos hablando sobre las propiedades de vista, siendo la continuación del artículo REVIT ARCHITECTURE (478) – Propiedades de la vista (1) .

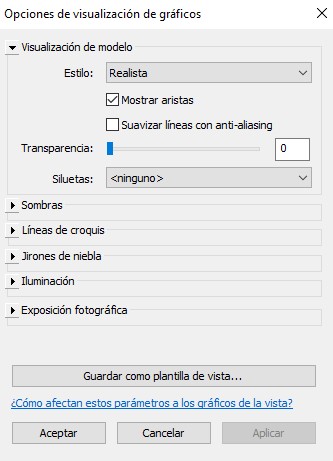

Continuando con los parámetros que se pueden controlar de una vista activa desde el cuadro de diálogo Propiedades nos encontramos:

  • Visibilidad de piezas. La vista puede mostrar las piezas, el elemento original del que se derivan o ambos.




  • Modificaciones de visibilidad/gráficos. Por medio del botón Editar se accede al Cuadro de diálogo Modificaciones de visibilidad/gráficos.




En color gris oscuro aparecen los valores que no se pueden modificar.




  • Orientación. Se puede establecer el Norte de proyecto o bien el Norte real.






  • Visualización de unión de muros.Se determina  la limpieza de uniones de muro. Limpiar todas las uniones de muro, Revit limpia automáticamente todas las uniones. Limpiar el mismo tipo de uniones de muro, Revit solo limpia las uniones de muro del mismo tipo de muro.

    En caso de unión de distintos tipos de muros, Revit no limpia las uniones entre ellos. Puede modificar esta configuración con la herramienta Editar uniones del muro.

Se puede modificar la configuración de unión de muros por medio de la opción Modificar – Geometría – Uniones de muros.

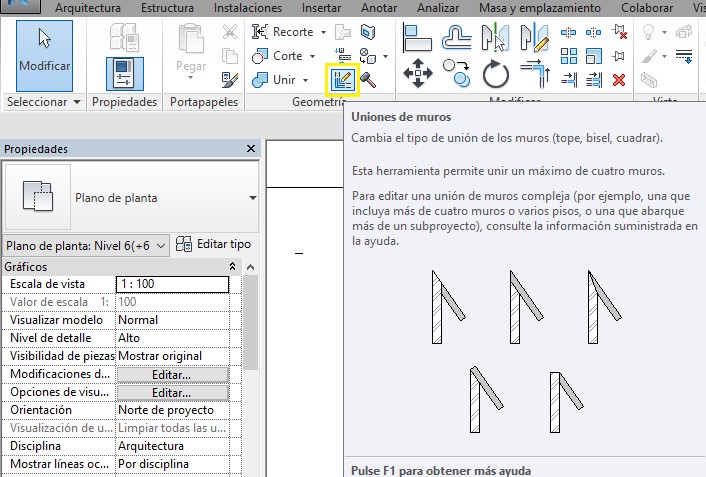

Aparece la siguiente barra horizontal de opciones de configuración de la unión de dos muros.

Tope, Bisel, Cuadrar, permitir unión o no permitir unión.
