REVIT ARCHITECTURE (499) – Cubiertas. Aleros (1)

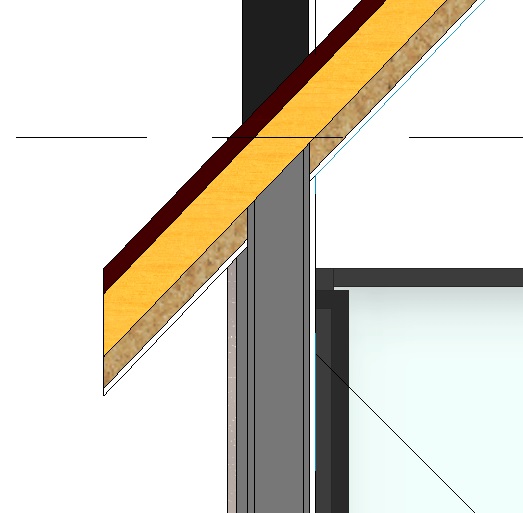

Revit entiende por aleros la parte de una cubierta que está en voladizo respecto el plano de fachada.


La terminación del alero puede ser definida en función de unas opciones que aparecen en el cuadro de Propiedades de la cubierta, por medio de Corte de alero.






Para poder elegir una de estas formas de cortar el alero, primero hay que seleccionar la cubierta y después acceder al desplegable de opciones de Corte de alero. Se ha de proceder a seleccionar la opción adecuada: Corte a plomo, Dos cortes – a plomo, Dos cortes – a escuadra.

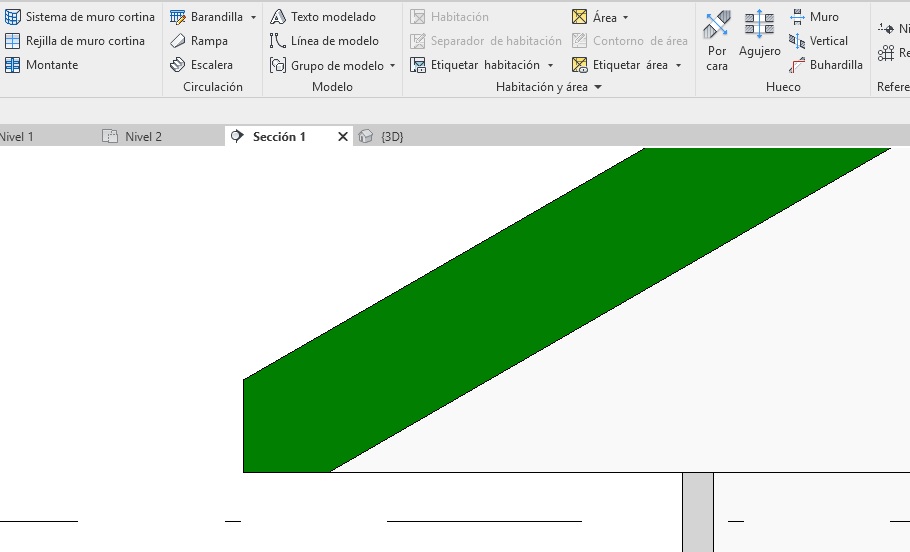

Corte a plomo de alero

Para las opciones de  Dos cortes – A plomo y Dos cortes – A escuadra, el programa solicita que se indique un valor de Profundidad de imposta entre cero y el grosor de la cubierta.

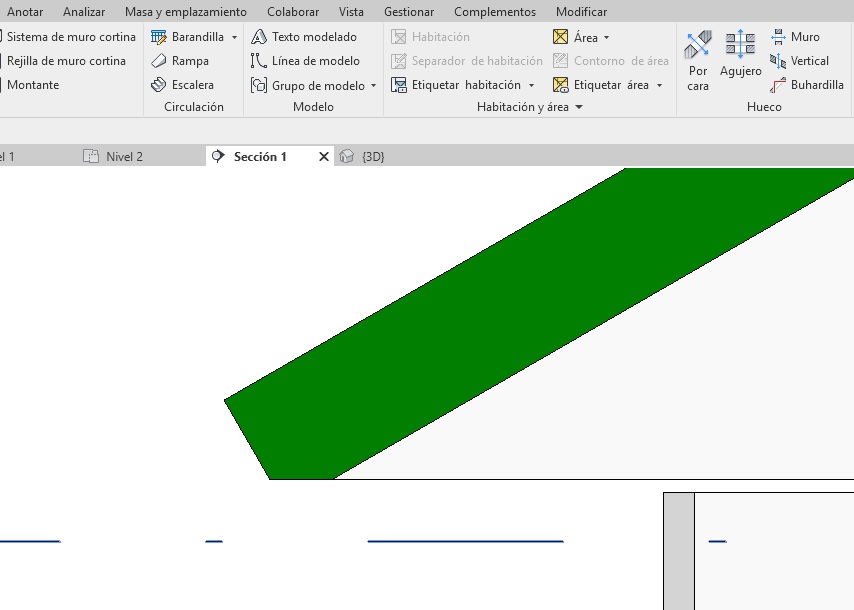

Dos cortes – a plomo de alero





Dos cortes – a plomo de alero. Cuadro de propiedades



Dos cortes – a escuadra de alero

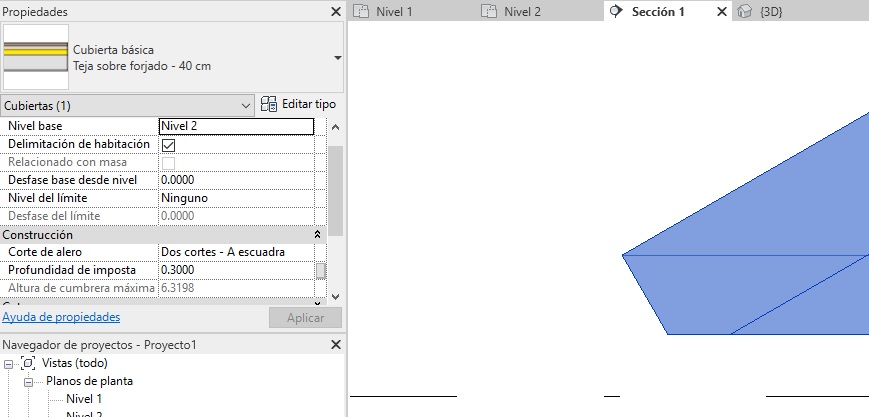

Dos cortes – a escuadra. Cuadro de propiedades
