REVIT ARCHITECTURE (501) – Impostas (1)

El programa permite colocar Impostas en elementos del modelo como son cubiertas, cielos rasos y otras impostas así como líneas de modelo. Se pueden instalar o dibujar las impostas en vistas 2D, en vistas de plano o de sección o en vistas 3D.

Por medio de la herramienta Imposta que se encuentra en Arquitectura – construir – cubierta – Imposta.



01



Una vez que se ha seleccionado la herramienta Imposta, se ha de resaltar con el cursor los bordes de cubierta, cielos rasos, otras impostas o líneas de modelo, y por medio de un clic se coloca la imposta.

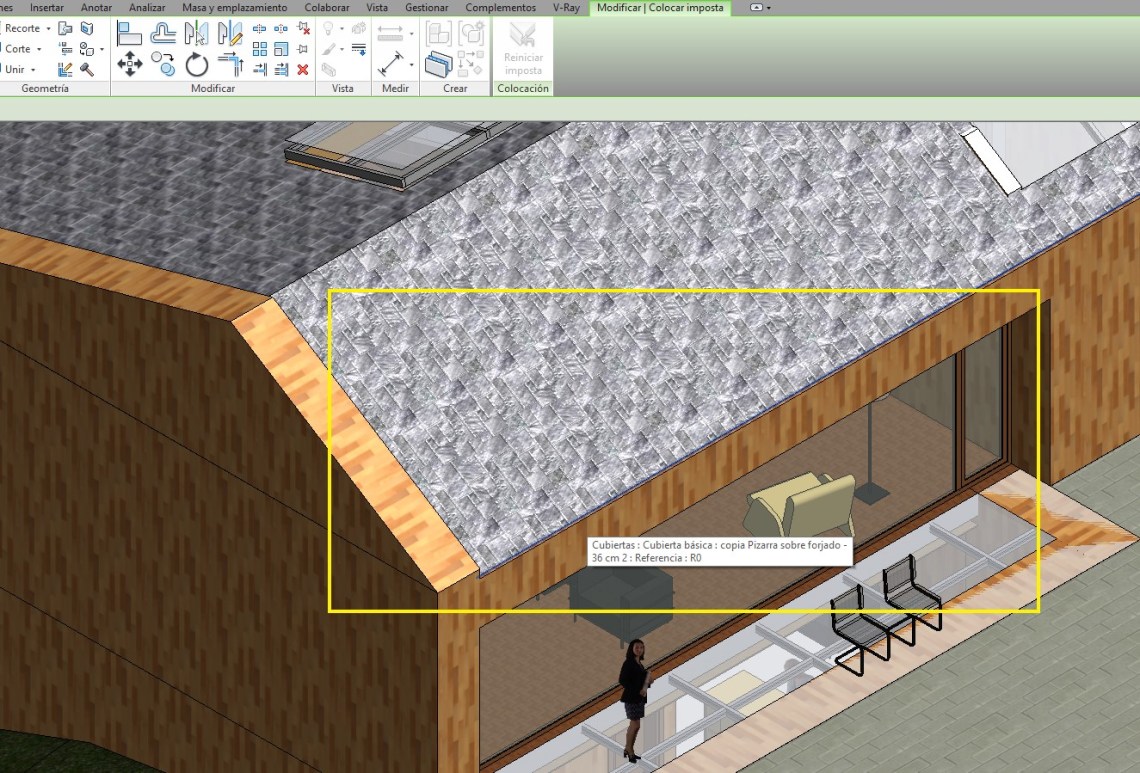

selección del borde la cubierta donde se va a emplazar una imposta

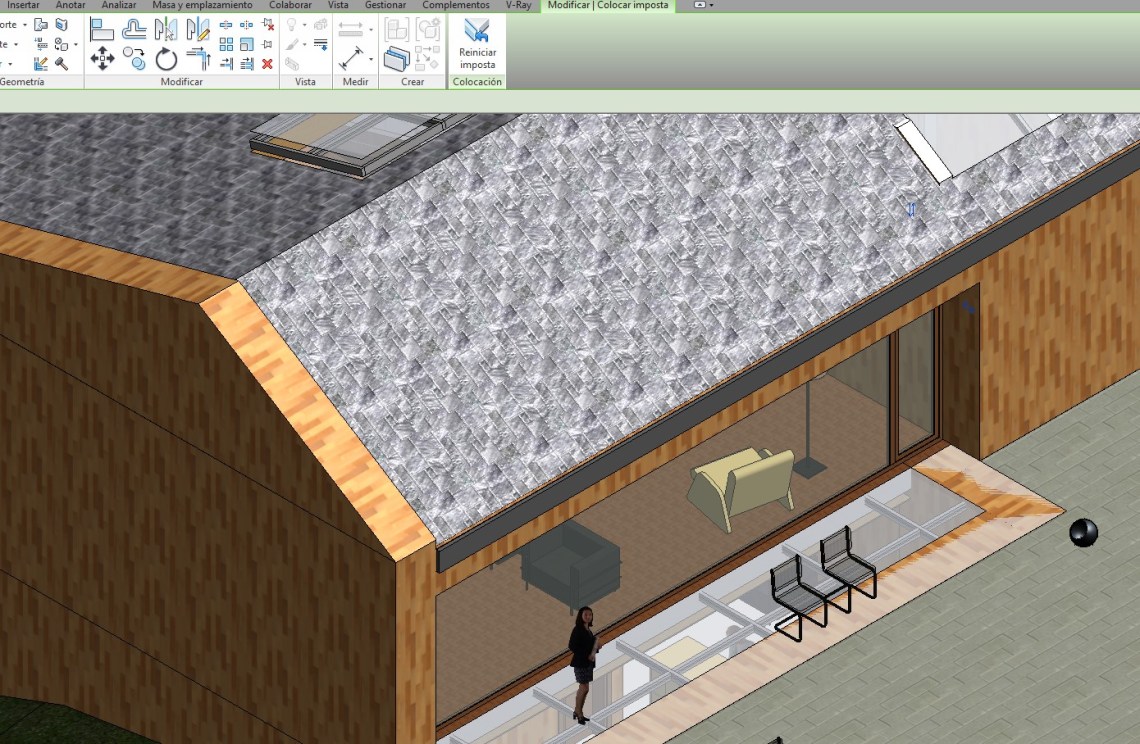

Imposta realizada (de color gris oscuro)



otros bordes donde se puede realizar una imposta



Cuando hace clic en los bordes, Revit a veces los considera como si fueran una imposta continuada. Si los segmentos de la imposta coinciden en las esquinas, forman inglete. Si la imposta no forma inglete con las otras impostas aunque coincidan en las esquinas,

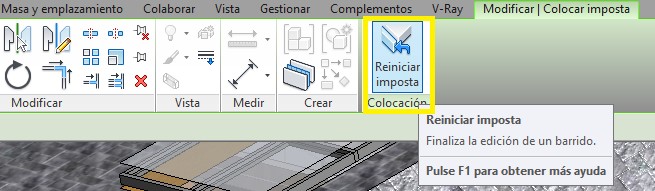

Con la opción Reiniciar imposta, se finaliza la imposta que hemos realizado y se puede empezar otra imposta.






Con la opción Finalizar se termina la imposta.
