REVIT ARCHITECTURE (500) – Cubiertas. Alinear aleros

Por medio de la herramienta Alinear aleros se puede unificar las alturas de alero de las diferentes líneas de contorno del mismo.

Se ha de acceder al modo Boceto, seleccionando la cubierta y la opción Editar perímetro. Una vez nos encontramos en modo Boceto, en Modificar – Cubiertas – Editar perímetro.

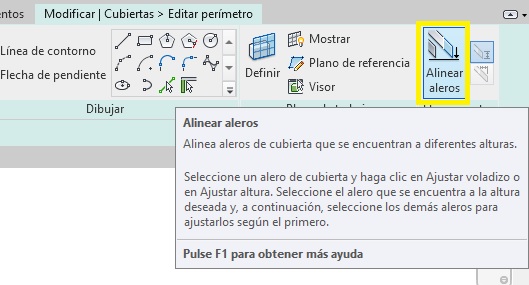

En modo de boceto, haga clic en la ficha Modificar | Cubiertas > Editar perímetro – Alinear alero.






Una vez seleccionada la herramienta aparece la cota que tiene que cada límite de alero, la cual indica la altura a la que se encuentra el alero respecto la base de la cubierta.




La herramienta Alinear alero, presenta a su vez dos opciones:

  • Ajustar altura. Si se utiliza esta opción el programa modifica la altura del alero respecto la base de la cubierta.




  • Ajustar voladizo. Modifica la altura del alero según el valor Voladizo.




Para cualquiera de estas dos opciones, primero hay que seleccionar el alero o voladizo correspondiente, del cual nos interesa su valor.

Al aplicar esta opción al ejemplo anterior, y seleccionamos el valor que nos interesa, por ejemplo, 0.00, el alero que no tiene este valor, como es el caso de un alero que tiene el valor 1, éste modificará su valor a 0.00.


En caso de que se haya creado la cubierta por medio de la opción de dibujar las líneas de la misma en Boceto, solamente se puede utilizar la opción Ajustar altura. En el caso de que las líneas de cubierta se han creado por medio de la herramienta Seleccionar muros, se pueden utilizar las dos opciones: ajustar altura o ajustar voladizo.
