REVIT ARCHITECTURE (520) – Realización de una cubierta por extrusión

Este tipo de cubierta se crea en vistas 3D, sección o en alzado.

La herramienta para crear una cubierta por extrusión se encuentra en Arquitectura – Construir – Cubierta – Cubierta por extrusión. Primero se ha de indicar el Plano de trabajo en el que se ha de realizar la cubierta.



01

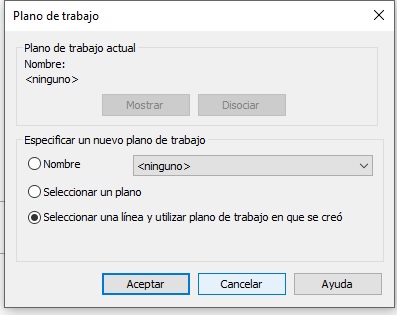

Aparece un Cuadro de diálogo donde se puede seleccionar el Plano de trabajo del modo Boceto de cubierta por extrusión.



02



Una vez que se ha definido el plano de trabajo, aparece un segundo cuadro de diálogo donde se ha de indicar el Nivel de referencia y el desfase de cubierta. Por defecto el programa determina el nivel más alto que hay en el proyecto.



03



El parámetro desfase se utiliza para subir o bajar la posición de la cubierta que se va a realizar respecto el Nivel de referencia que se define en este cuadro de diálogo. El programa realiza un nuevo plano de referencia en este desfase que se ha indicado.

Una vez se ha creado todo este entorno de trabajo en modo boceto, se ha de proceder a crear el dibujo del Perfil que se va a utilizar para realizar la extrusión, que ha de ser en bucle abierto. Esta línea se ha de crear con las herramientas de Dibujo.



04



Este tipo de cubierta se puede enlazar con los muros en los que se apoya.

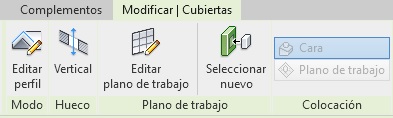

Además una vez creada la cubierta, se puede cambiar de anfitrión o bien cambiar el plano de trabajo de la cubierta
