REVIT ARCHITECTURE (537) – Mover un componente basado en nivel a otro nivel

Los componentes que se basan en nivel se pueden mover a otro nivel, suelo o superfície horizontal.



1965

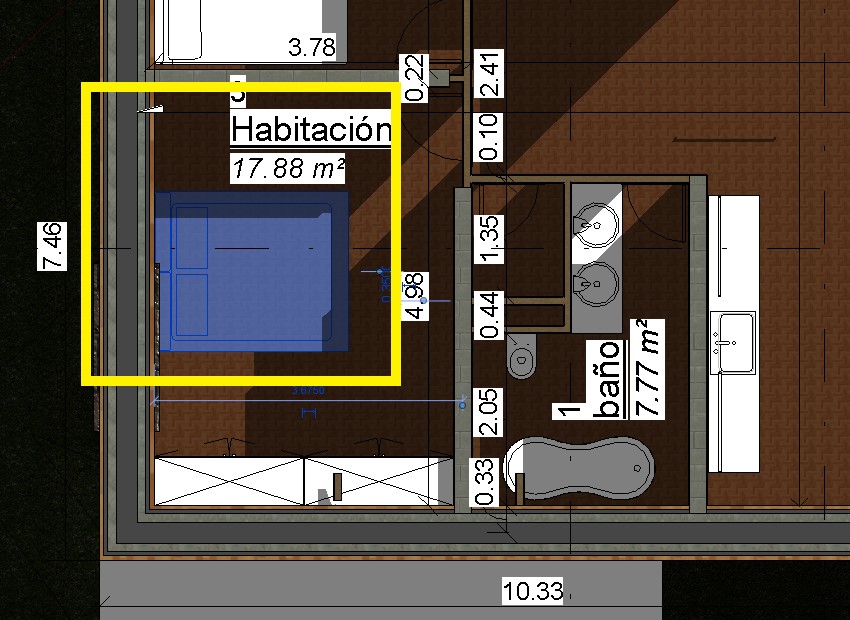

Un componente basado en nivel emplazado en el plano de anfitrión, considera que el plano es infinito, por lo que si se mueve el componente fuera del plano físico existente en el proyecto, el componente sigue en este plano (aunque virtualmente).





1966

Para realizar el cambio de nivel, lo primero que hay que hacer es seleccionar el componente basado en nivel. A continuación, hay que seleccionar la opción Anfitrión – seleccionar anfitrión.



1967



En el siguiente ejemplo, se ha seleccionado, para el componente de cama, que estaba basado en el plano de forjado de planta baja, el forjado que forma el acceso a la vivienda, como nuevo anfitrión, y el resultado es el que se puede ver en la fotografía siguiente.



1968



El nuevo anfitrión puede ser un suelo, una superfície o un nivel.

Licencia Creative Commons Contenido Web de Yolanda Muriel está sujeto bajo Licencia Creative Commons Atribución-NoComercial-SinDerivadas 3.0 Unported.
