REVIT ARCHITECTURE (545) –Techo. Propiedades de ejemplar

Las propiedades de ejemplar de los Techos son las siguientes, y se puede acceder a las mismas por medio del Cuadro Propiedades que aparece cuando se selecciona el techo.

Restricciones

  • Nivel. Es el valor del nivel en el que se instala el techo.
  • Desfase de altura desde nivel. Es la distancia vertical entre el valor indicado en el campo Nivel y otra posición que es donde se quiere instalar el techo.
  • Delimitación de habitación. Si se selecciona esta opción, el techo delimita Habitación.

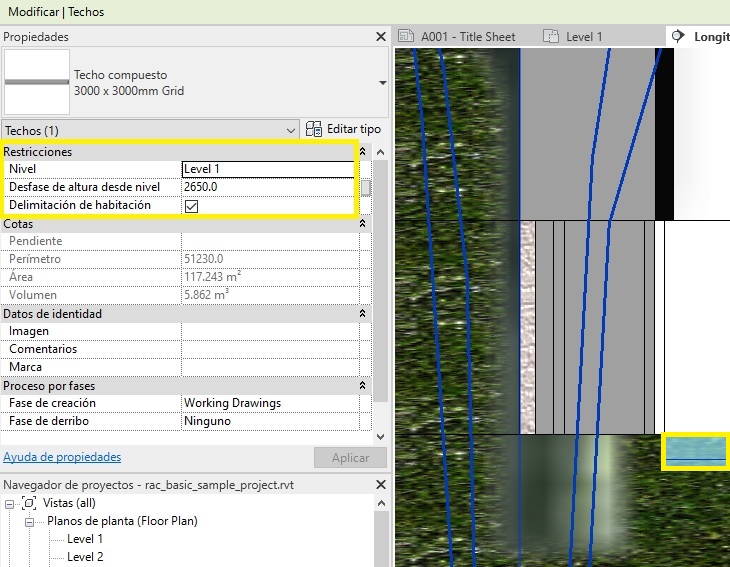

01



Cotas

  • Pendiente. Si el techo es inclinado corresponde al valor de la pendiente del mismo. Esta pendiente se puede indicar de dos formas:
  • Altura entre extremo inicial y extremo final. Valores que se han de indicar en el cuadro Propiedades. Por ejemplo, en el siguiente techo se ha indicado como nivel inicial el nivel 1 que es el suelo y el nivel final el nivel 2 que es el techo de la planta primera, y el resultado es el siguiente techo inclinado con la siguiente diagonal/pendiente. También se pueden utilizar los valores de Desfase extremo inicial y Desfase extremo final para definir la pendiente del techo.

02

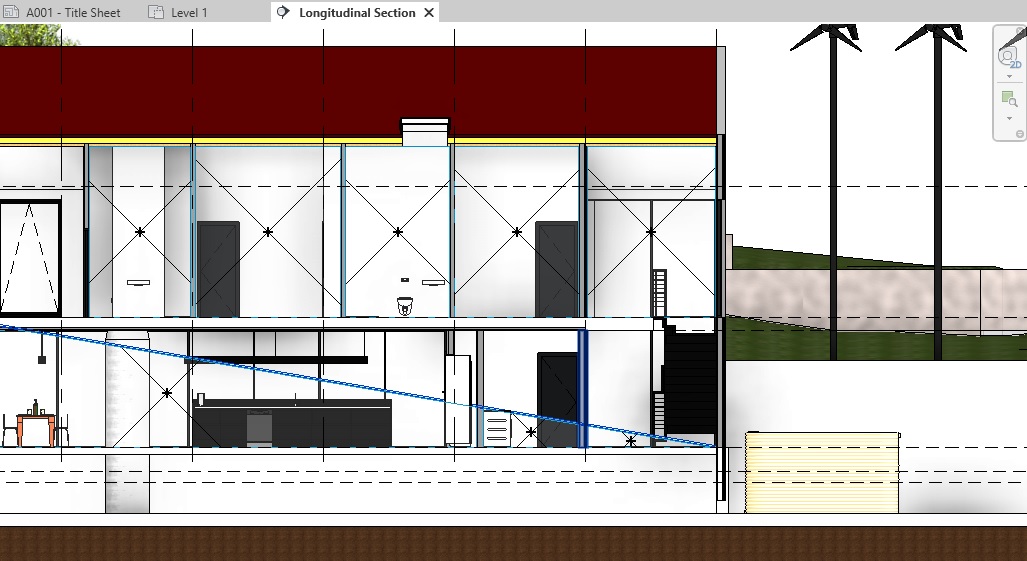

03
Techo inclinado de nivel 1 a nivel 2



04

  • Pendiente. El valor de la pendiente. En el ejemplo anterior de techo con pendiente, se ha modificado la lectura de la pendiente seleccionando la opción Pendiente en el cuadro de Propiedades, de forma que se activa el campo Pendiente en porcentaje, donde se puede modificar el valor de la misma.

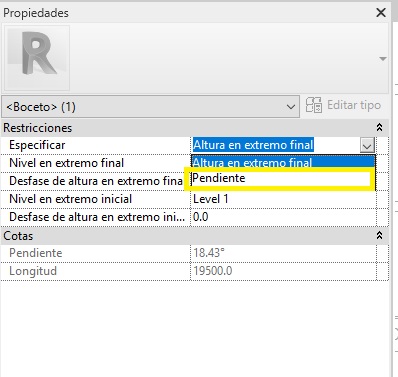

05



06



  • Perímetro. Es el valor de perímetro de techo que proporciona el programa en modo lectura, y que por tanto no se puede modificar a no ser que se modifique el techo de dimensiones.
  • Área. Es el valor de área del techo, en modo lectura.
  • Volumen. Es el valor de volumen del techo, en modo lectura.

Datos de identidad

  • Comentarios. El usuario puede definir un comentario de forma manual, en este campo. Este comentario se puede utilizar para otros ejemplares de techo de la misma categoría, sin que afecte que sean de diferente tipo de familia.

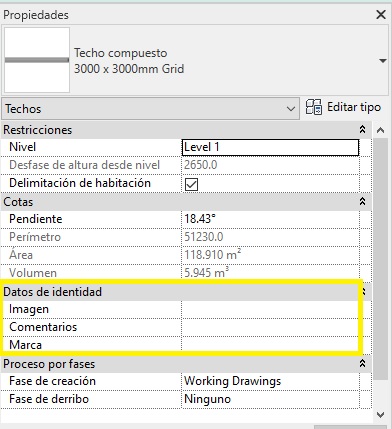

07

  • Marca. Es una codificación del usuario para este techo. Si se utiliza este código para otro techo el programa avisa, aunque permite utilizarlo.

Proceso por fases

  • Fase de creación Especifica la fase en que se creó el ejemplar.
  • Fase de derribo Especifica la fase en que se derribó el ejemplar.
