REVIT ARCHITECTURE (546) –Techo – Propiedades de tipo

Las propiedades de tipo de techo son las que se indican a continuación, y se puede acceder a las mismas, por medio de la selección de techo, Editar tipo y se accede a un cuadro de diálogo Propiedades de tipo. El cambio de un parámetro de estas propiedades de tipo afecta a todos los ejemplares de este tipo que se encuentren en el proyecto.



01



Construcción

  • Estructura. En el caso de techos con estructura compuesta, este parámetro permite acceder a un cuadro de diálogo donde se puede definir la estructura de capas del techo.



02



  • Grosor. Es un valor de solo lectura que proporciona el programa y que hace referencia al valor total de grosor del techo.

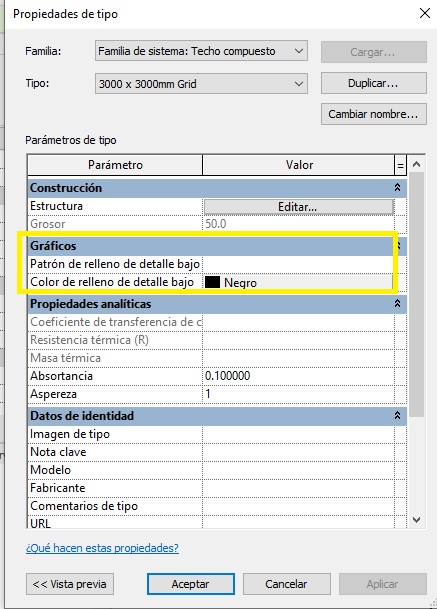

Gráficos

  • Patrón de relleno de detalle bajo. Es el patrón de relleno que se muestra cuando el nivel de detalle de la vista es bajo.
  • Color de relleno de detalle bajo,. Es el color que el programa utiliza para el patrón de relleno en la vista de detalle bajo.



03



Datos de identidad

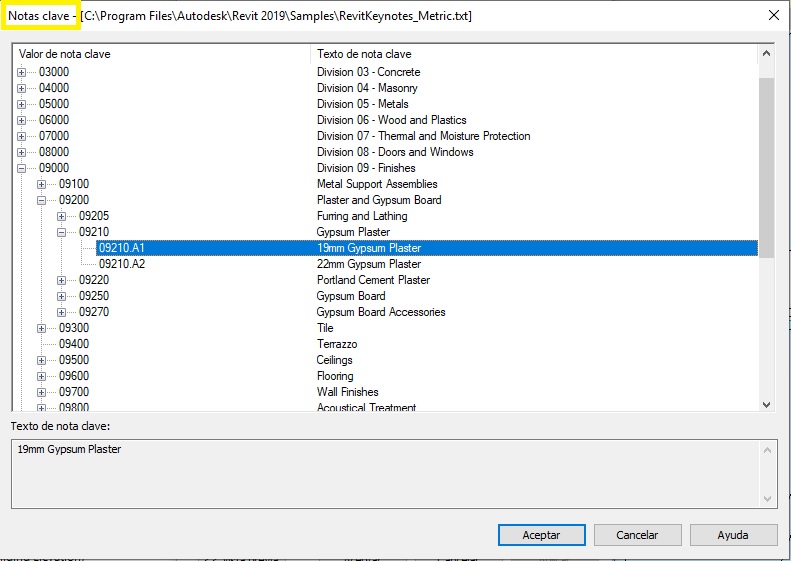

  • Nota clave. Por medio de este parámetro se accede a un cuadro de diálogo de Notas clave para todos los elementos constructivos del modelo del proyecto. En este cuadro de diálogo se puede seleccionar la clave o valor para el techo de forma que se podrá ver el mismo en el campo de nota clave.

04



05



  • Modelo. Es el modelo de techo que el usuario puede indicar manualmente en este campo. En este caso este campo no tiene la posibilidad de crear el contenido por medio del cuadro de diálogo crear un parámetro.
  • Fabricante. Es el campo para indicar el fabricante del techo.
  • Comentario de tipo. En este campo el usuario puede introducir manualmente comentarios respecto el techo.
  • Se puede indicar en este campo la página web de un fabricante o relacionada con el techo.
  • Descripción. El usuario puede indicar la descripción del tipo de familia.

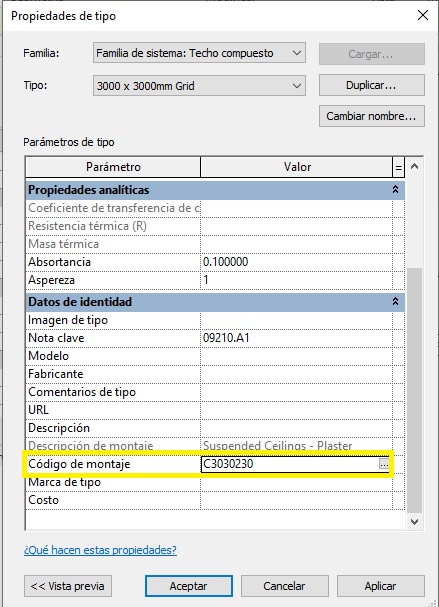

  • Descripción de montaje. Es una descripción del montaje que indica el programa en función del código de montaje que se haya elegido para el techo. Si no se ha indicado un código de montaje, en este campo no aparece información, ya que es un campo como solo lectura.



08

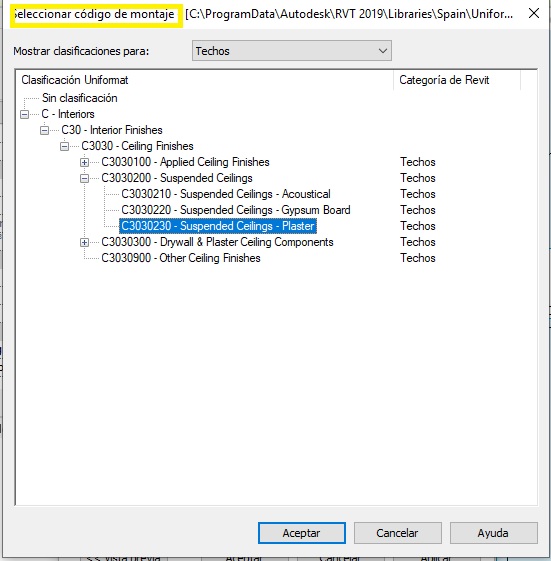

  • Código de montaje. Por medio de este campo se puede acceder a un cuadro de diálogo Seleccionar código de montaje, donde se selecciona el código de montaje.



07



  • Marca de tipo. Es un valor exclusivo para cada tipo de techo que lo identifica, como podría ser 2BB,… en caso de que esta marca ya sea utilizada por otro techo el programa avisa, pero deja utilizar la marca para varios elementos.
  • Costo. Es el coste del techo en presupuesto de ejecución material.



06



Propiedades analíticas

  • Coeficiente de transferencia de calor (U). se trata de un parámetro que se utiliza para el cálculo de la transferencia de calor del techo.
  • Resistencia térmica (R). se trata de un campo que indica el valor de la diferencia de temperatura a la que la cubierta resiste el paso de calor por unidad de tiempo.
  • Masa térmica. Capacidad térmica del techo.
  • Absortancia. La capacidad de la cubierta de absorber la radiación y es la relación entre el flujo absorbido y el flujo incidente de calor.
  • Aspereza. Mide la textura de la superficie del techo.



09
