REVIT ARCHITECTURE (548) – Mover un borde de losa de suelo

Un borde de losa creado puede desplazarse en sentido vertical o horizontal.

Para mover horizontalmente un borde de losa, primero hay que seleccionar el mismo y luego desplazarlo con un movimiento horizontal..

Este borde de losa como estará formado por varios segmentos, para poder desplazar el mismo horizontalmente, hay que seleccionar el Pinzamiento de forma. Para seleccionar el mismo se situando el cursor del ratón encima del borde de losa y se va pulsando la tecla TAB hasta que se resalte el pinzamiento de forma. Después hay que seleccionar este pinzamiento realizando clic sobre él. Este desplazamiento afecta a todos los bordes de losa que forman un perímetro cerrado o que se creado en la misma fase, de forma que todos se desplazan la misma distancia horizontal (guardan una simetría).

01

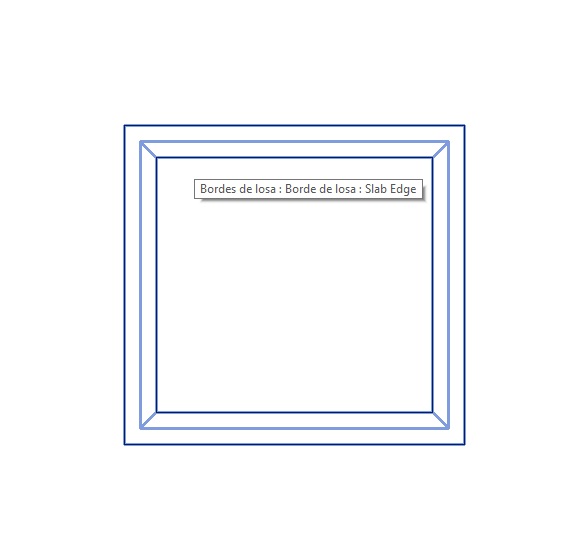

Vista de planta de un borde de losa de forma rectangular y cerrado
02

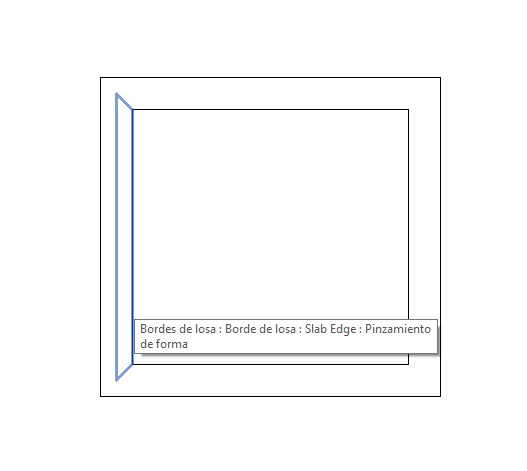

selección de un borde de losa con la tecla TAB





03
Resalte del pinzamiento de forma del borde de losa



05

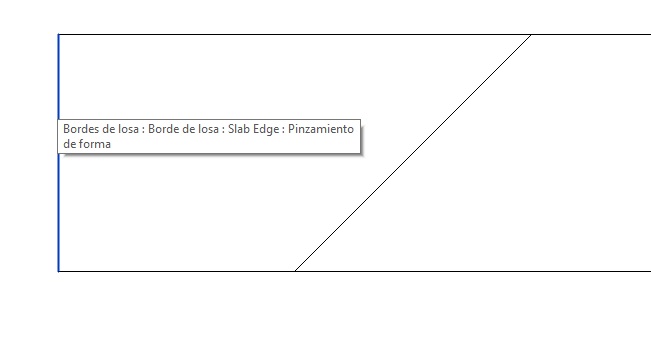

Detalle del Resalte con la tecla TAB del pinzamiento de forma del borde de losa (línea azul vertical)



04

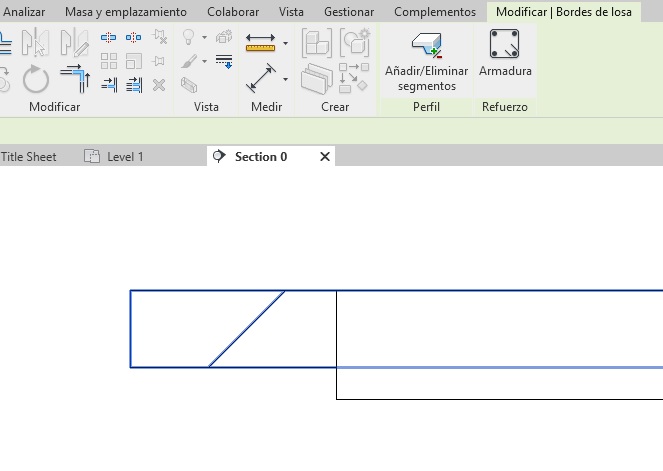

Desplazamiento vertical del borde de losa





Para realizar el desplazamiento vertical de los bordes de losa, hay que seleccionar el borde de losa y desplazar el mismo hacia arriba o hacia abajo. Como en el caso del desplazamiento horizontal, todos los bordes de losa que formen parte del mismo perímetro cerrado o bien de la misma fase de creación, se desplazaran el mismo valor vertical.

06

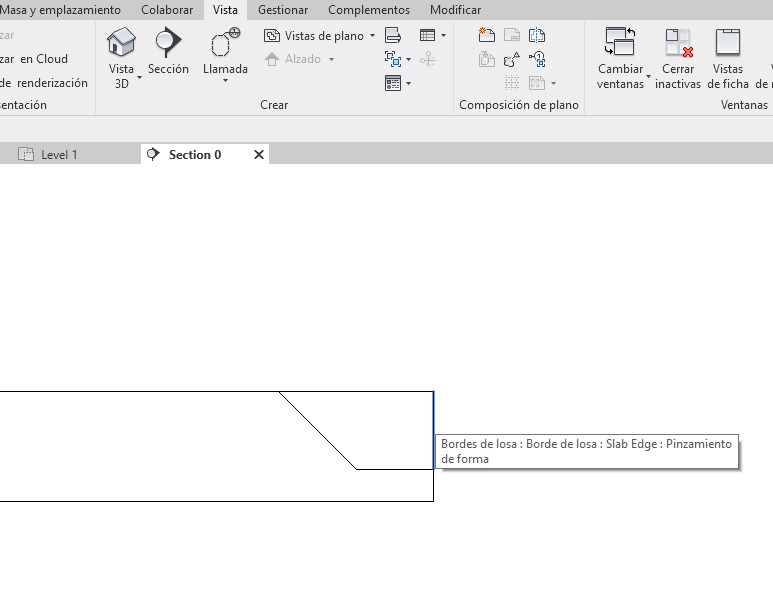

Resalte del pinzamiento de forma del borde de losa con TAB



08

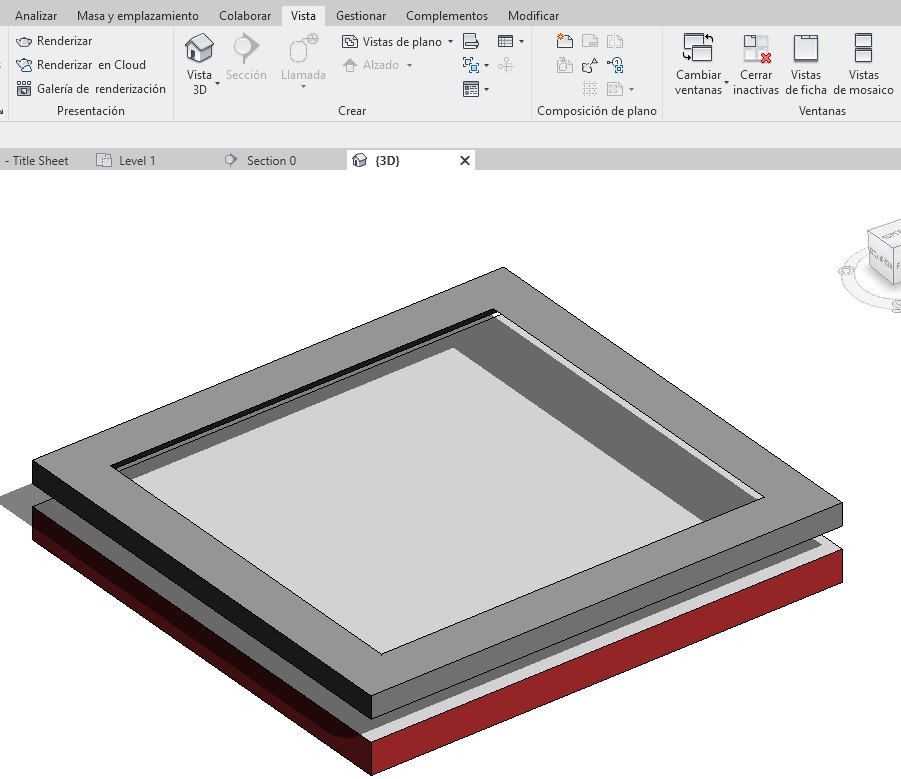

Desplazamiento vertical del borde de losa de forma que que queda en posición superior respecto la losa

En la vista en Planta si se selecciona el borde de losa, aparecen en sus esquinas otros pinzamientos de forma (círculos de color azul) que permiten alargar o acortar los diferentes lados de borde de losa.



09



10
