REVIT ARCHITECTURE (549) –Borde de losa del suelo – Propiedades de ejemplar

Las propiedades de ejemplar de un Borde de losa de suelo son las que se indican a continuación, y que se pueden encontrar en el cuadro de Propiedades.

Restricciones

  • Desfase de perfil vertical. Es el valor de separación del borde de losa en sentido vertical, superiormente o inferiormente medido respecto el nivel en el que se ha creado el borde.



01



02

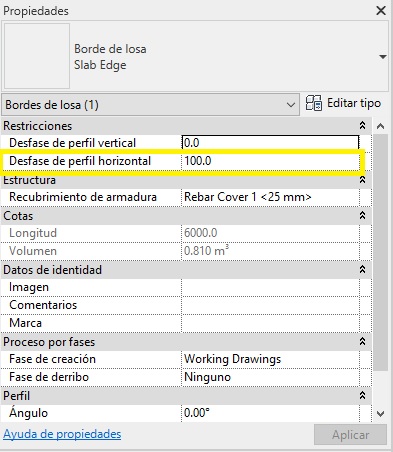

  • Desfase de perfil horizontal. Es el valor de separación del borde de losa en sentido horizontal, hacia delante o hacia atrás, medido respecto el nivel en el que se ha creado el borde.

03



04

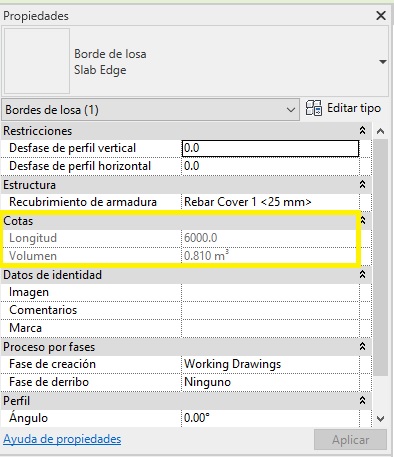

Cotas

  • Longitud. Es el valor de la longitud del borde de losa. Es un valor de solo lectura.
  • Volumen. Es el valor del volumen del borde de losa.

05

Datos de identidad

  • Comentario. Es un campo donde el usuario puede introducir manualmente comentarios respecto el borde de losa.
  • Marca. Es un valor de texto de etiqueta que es único para cada borde de losa del proyecto. En caso de que el usuario esté utilizando esta marca para más de un borde de losa, el programa emite un aviso.

Proceso por fases

  • Fase de creación Es la fase en que se creó el componente de borde de losa.
  • Fase de derribo Es la  fase en que se derribó el componente de borde de losa.



06



07



Perfil

  • Ángulo. Con este parámetro se gira el borde de losa un valor de ángulo.



08





Licencia Creative Commons Contenido Web de Yolanda Muriel está sujeto bajo Licencia Creative Commons Atribución-NoComercial-SinDerivadas 3.0 Unported.
