REVIT ARCHITECTURE (559) – Propiedades de ejemplar de suelo

Las propiedades de ejemplar de los Suelos son las siguientes, y se puede acceder a las mismas por medio del Cuadro Propiedades que aparece cuando se selecciona el suelo.

Restricciones

  • Nivel. Es el valor del nivel en el que se instala el suelo.
  • Desfase de altura desde nivel. Es la distancia vertical entre el valor indicado en el campo Nivel y otra posición que es donde se quiere instalar el suelo.
  • Delimitación de habitación. Si se selecciona esta opción, el suelo delimita Habitación.
  • Relacionado con masa. Es un valor de sólo lectura e informa que el suelo se ha creado a partir de una masa.



2013



Estructura

  • Estructura. Seleccionando esta opción se informa que el forjado tiene un modelo analítico. Al seleccionar esta opción, aparecen visibles las opciones de Recubrimiento de armadura – cara superior, Recubrimiento de armadura – Cara inferior, Recubrimiento de armadura – otras caras.
  • Activar modelo analítico. Seleccionando esta opción se activa el modelo analítico del forjado.
  • Recubrimiento de armadura – cara superior. Se mide desde la cara superior del suelo, la distancia de la misma respecto la armadura, que es el recubrimiento de la armadura.
  • Recubrimiento de armadura – cara inferior. Se mide desde la cara inferior del suelo, la distancia de la misma respecto la armadura.
  • Recubrimiento de armadura – otras caras. Es la distancia del recubrimiento de la armadura a otras caras del elemento que se encuentren contiguas al mismo.
  • Volumen reforzado estimado.  Indica el volumen de refuerzo en forma de parámetro de solo lectura. Por tanto, es un dato que aparece cuando se colocan armadura de refuerzo.



2014



Edición de forma de forjado estructural

  • Condición de borde curvado. Es un parámetro que solamente aparece en el caso de forjados estructurales de borde curvado. Indica la superficie del forjado estructural según los parámetros Ajustar a curva o Proyectar a lateral.



Cotas

  • Pendiente. Es un parámetro que controla la línea de pendiente, en el caso de que exista. Se ha de indicar el valor de la pendiente, sin necesidad de entrar en modo boceto del forjado. El valor inicial que aparece es el que tiene la línea de pendiente en su origen. En caso de que no exista línea de pendiente este parámetro aparece en blanco.
  • Perímetro. Es el valor de perímetro de forjado que proporciona el programa en modo lectura, y que por tanto no se puede modificar a no ser que se modifique el forjado de dimensiones.
  • Área. Es el valor de área del forjado, en modo lectura.
  • Volumen. Es el valor de volumen del forjado, en modo lectura.
  • Grosor. Es el grosor del suelo. Este parámetro puede estar en blanco si el grosor del forjado es variable.



2015

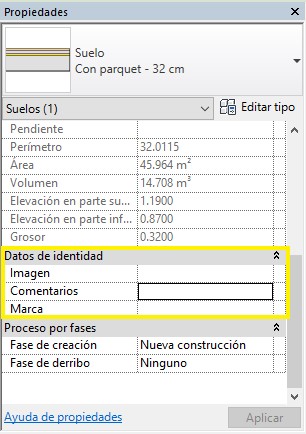

Datos de identidad

  • Comentarios. El usuario puede definir un comentario de forma manual, en este campo. Este comentario se puede utilizar para otros ejemplares de suelo de la misma categoría, sin que afecte que sean de diferente tipo de familia.
  • Marca. Es una codificación del usuario para este suelo. Si se utiliza este código para otro suelo el programa avisa, aunque permite utilizarlo.
  • Opción de diseño. Cuando el forjado se crea con opciones de diseño, aparece este parámetro que informa de la opción de diseño del forjado.
  • Imagen. Se puede asociar un archivo de imagen al forjado.



2016



Proceso por fases

  • Fase de creación Especifica la fase en que se creó el ejemplar.
  • Fase de derribo Especifica la fase en que se derribó el ejemplar.



Análisis estructural

  • Uso estructural. Informa sobre el uso estructural del suelo.

Modelo analítico

  • Proyección vertical. Es el plano de suelo de diseño y análisis.
