REVIT ARCHITECTURE (584) – Escaleras (21) Propiedades de tipo Escalera por componente (3) Conexión de fin

Siguiendo con el artículo REVIT ARCHITECTURE (583) – Escaleras (20) Propiedades de tipo Escalera por componente (2) continuamos realizando un listado de este tipo de propiedades de tipo de una escalera por componente:



3068



Conexión de fin. Es una propiedade solamente para escalera prefabricada.

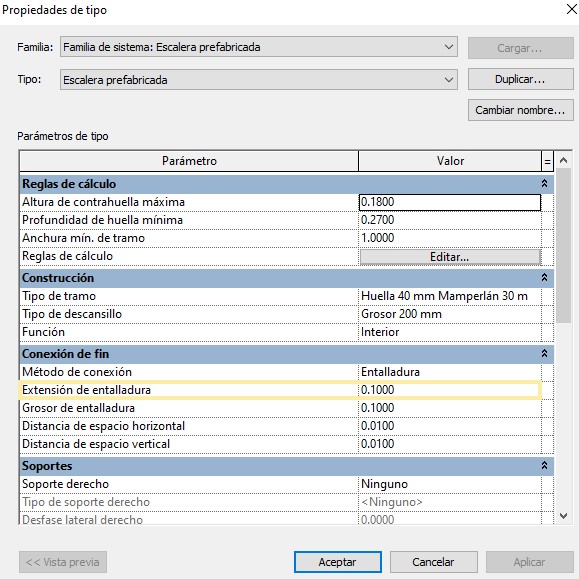

  • Método de conexión. Con este parámetro se determina la geometría de la unión entre el tramo y el descansillo de la escalera. Existe la posibilidad de elegir de un desplegable dos tipos de unión: Corte recto y entalladura. Para que se pueda aplicar el tipo de unión por entalladura, el tramo de la escalera deber empezar/acabar con una huella.





3069
La opción Terminar con contrahuella no ha de estar seleccionada, para poder aplicar Unión por entalladura





3070

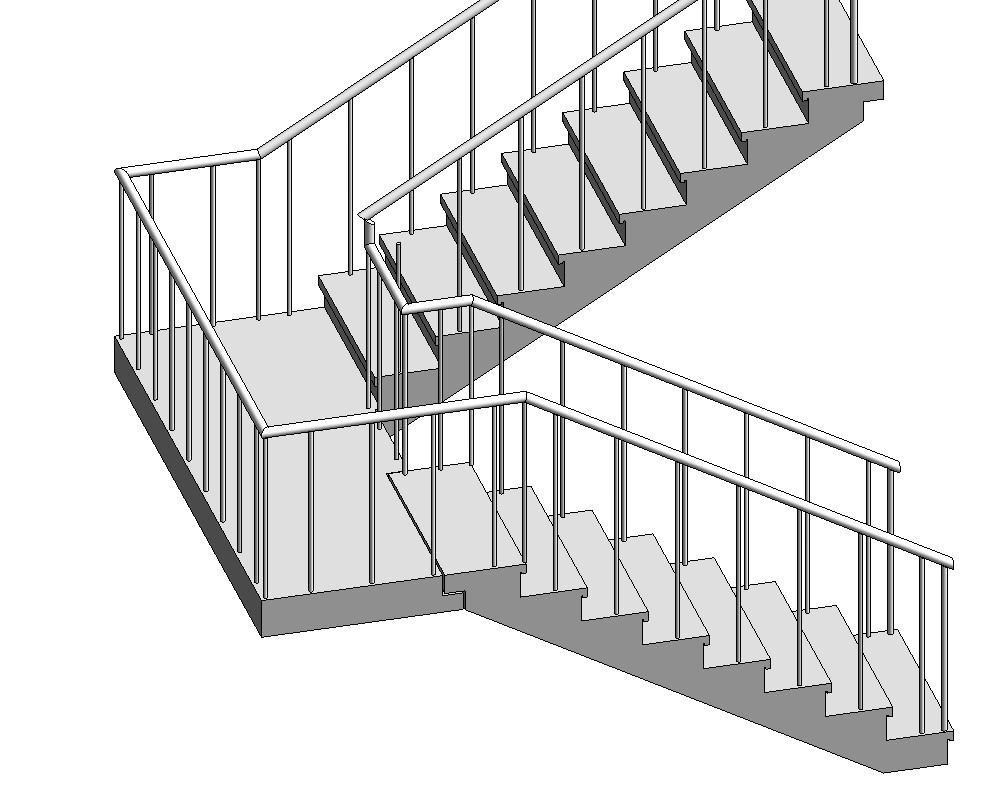

Unión por entalladura entre descansillo y tramo



3071

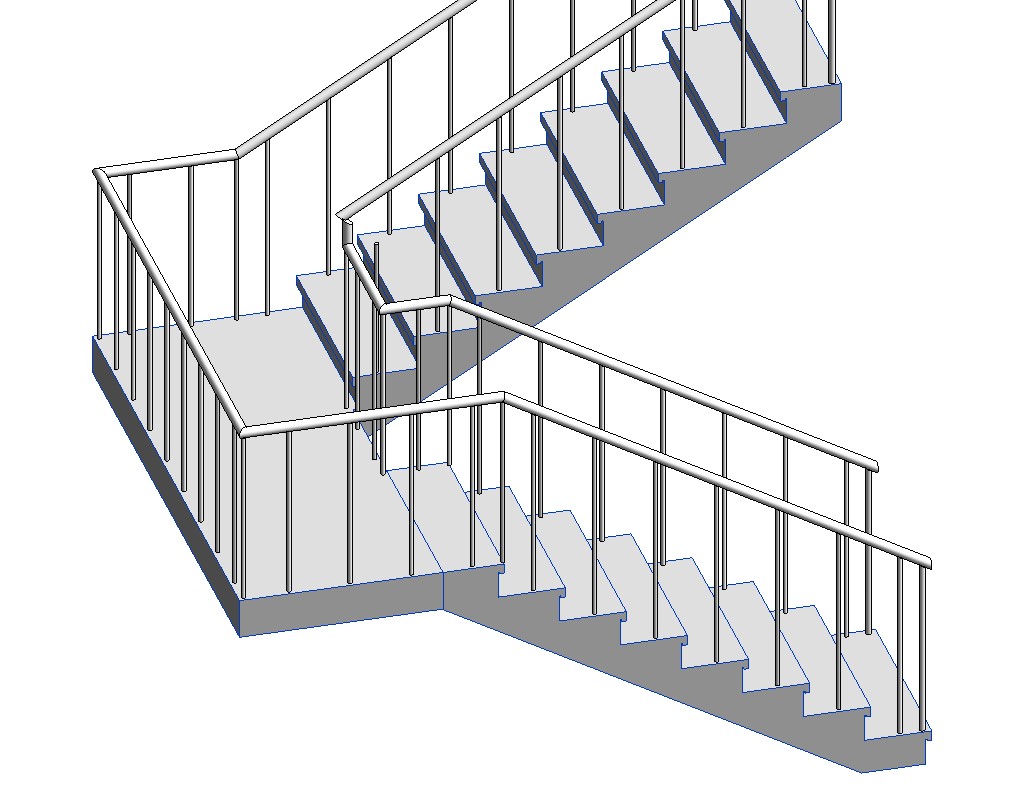

Unión por corte recto entre descansillo y entalladura



  • Extensión de  entalladura. Es la dimensión horizontal que define la geometría de la unión por entalladura.





3072



3073



  • Grosor de entalladura. Es la distancia vertical desde la cara superior del descansillo hasta la dimensión horizontal del perfil de entalladura.



3074



  • Distancia de espacio horizontal. Es el valor de altura del vacío horizontal que hay entre el tramo y descansillo.



3075

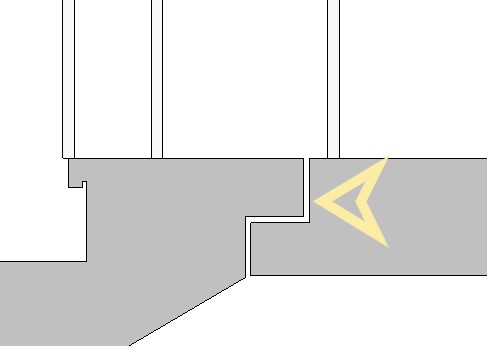

  • Distancia de espacio vertical.Es el valor de altura del vacío vertical que hay entre el tramo y descansillo.



3076
