REVIT ARCHITECTURE (589) – Rampas (2) Propiedades de tipo

En este artículo se indicarán las propiedades de tipo de una rampa, a las cuales se puede acceder seleccionando la rampa y con la opción de cuadro de propiedades – Editar tipo, o bien desde la opción Modificar rampa – Propiedades – Propiedades de tipo:

Construcción

  • Grosor. Es el valor de grosor de la rampa, que aparece como lectura cuando en el parámetro forma se determina Sólida, y editable cuando este valor aparece como Gruesa.



3095
Rampa con grosor 0.20m y forma Gruesa



3096
Rampa con parámetro Forma Sólida y por tanto grosor en solo lectura (no activo)



  • Función. Se indica si la rampa está emplazada en el interior (por defecto) o bien en el exterior. Esta definición puede ser utilizada para extracción de datos en tablas de planificación.
  • Forma. Existe un desplegable en este parámetro que permite definir la rampa como Sólida de forma que la rampa y su estructura inferior llega hasta el plano de trabajo, o bien Gruesa, que determina un forjado inferior que sigue la pendiente de la rampa con un grosor definido en el parámetro Grosor.



3097



Gráficos

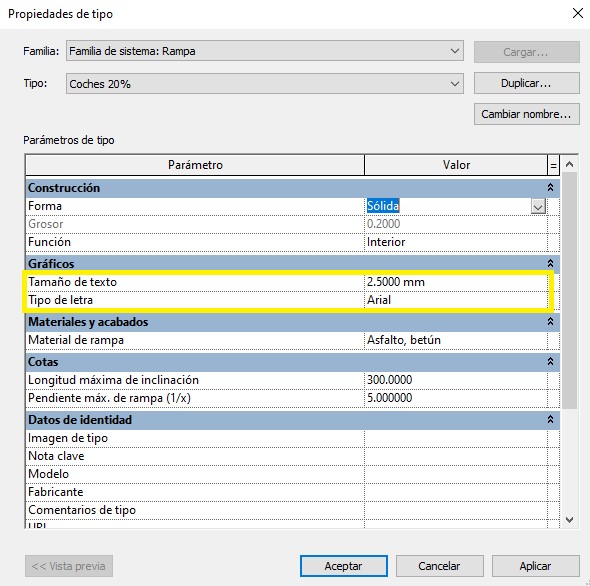

  • Tamaño del texto. Se determina el tamaño de texto, para el texto que indica Arriba y Abajo de la rampa.
  • Tipo de letra. Indica el tipo de letra para el texto superior e inferior que aparece en la Vista en planta de la rampa.



3098



Materiales y acabados

  • Material de la rampa. Por medio de este parámetro se accede a un cuadro de Diálogo de materiales donde se puede seleccionar un material de los que tiene el proyecto para la rampa.



Cotas

  • Longitud máxima de inclinación. Se determina la longitud máxima de inclinación de una rampa hasta que éste llega a la base.
  • Pendiente máxima de la rampa (1/x). Se determina la pendiente de la rampa con la fórmula de cada 1 m de recorrido horizontal existe una dimensión vertical máxima de x.



3099

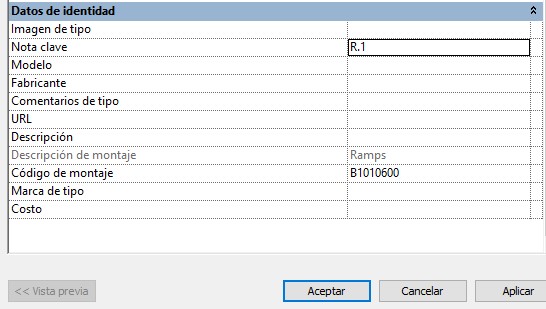

Datos de identidad

  • Marca de tipo. Es un valor exclusivo para cada tipo de rampa que lo identifica, como podría ser 2BB,… en caso de que esta marca ya sea utilizada por otra rampa el programa avisa, pero deja utilizar la marca para varios elementos

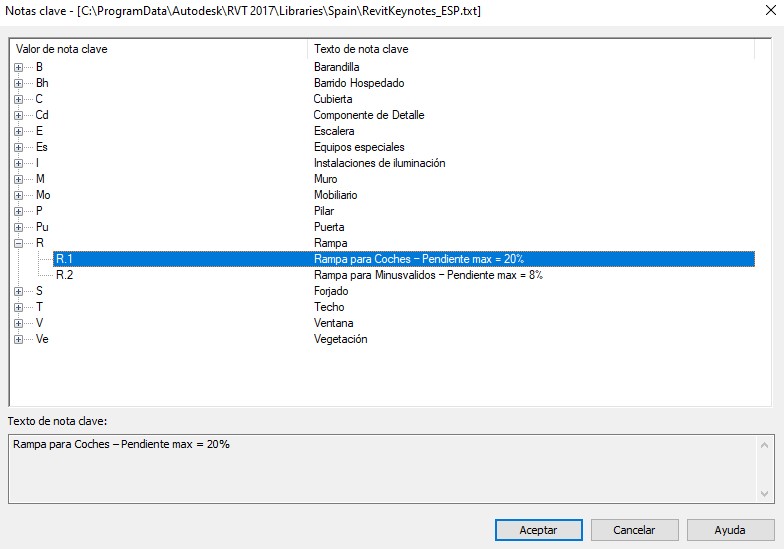

  • Nota clave. Por medio de este parámetro se accede a un cuadro de diálogo de Notas clave para todos los elementos constructivos del modelo del proyecto. En este cuadro de diálogo se puede seleccionar la clave o valor para la rampa de forma que se podrá ver el mismo en el campo de nota clave.



3101



3103

  • Modelo. Es el modelo de rampa que el usuario puede indicar manualmente en este campo. En este caso este campo no tiene la posibilidad de crear el contenido por medio del cuadro de diálogo crear un parámetro.
  • Fabricante. Es el campo para indicar el fabricante de la rampa.
  • Comentario de tipo. En este campo el usuario puede introducir manualmente comentarios respecto la rampa.
  • URL. Se puede indicar en este campo la página web de un fabricante o relacionada con la rampa.
  • Descripción. El usuario puede indicar la descripción del tipo de familia de rampa.
  • Descripción de montaje. Es una descripción del montaje que indica el programa en función del código de montaje que se haya elegido para la rampa. Si no se ha indicado un código de montaje, en este campo no aparece información, ya que es un campo como solo lectura.
  • Código de montaje. Por medio de este campo se puede acceder a un cuadro de diálogo Seleccionar código de montaje, donde se selecciona el código de montaje.



3102

  • Costo. Es el coste de la rampa.



3100



3104
