REVIT ARCHITECTURE (590) – Rampas (3) Propiedades de ejemplar

Continuando con el artículo REVIT ARCHITECTURE (589) – Rampas (2) Propiedades de tipo se indican las propiedades de ejemplar de una rampa:

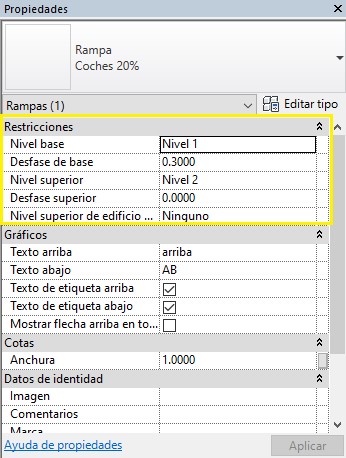

Restricciones



3106



  • Nivel de base. Es el valor del nivel inferior de la rampa.

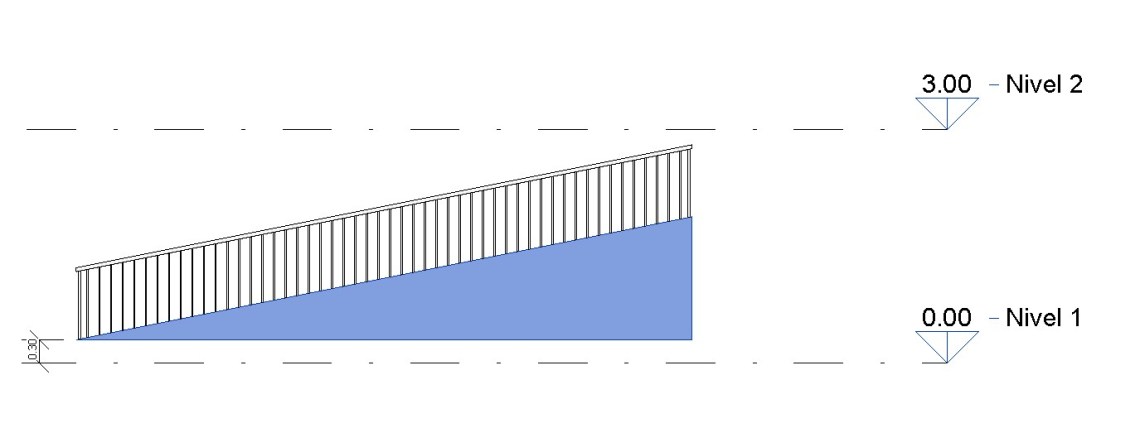

  • Desfase de base. Es el valor de altura desde el nivel de base de la rampa hasta donde se quiere emplazar la misma.



3105



  • Nivel superior. Es el valor del nivel superior hasta donde llega la rampa en su parte superior (altura que salva la rampa).
  • Desfase de parte superior. Es el valor de desfase de la rampa respecto el nivel superior.

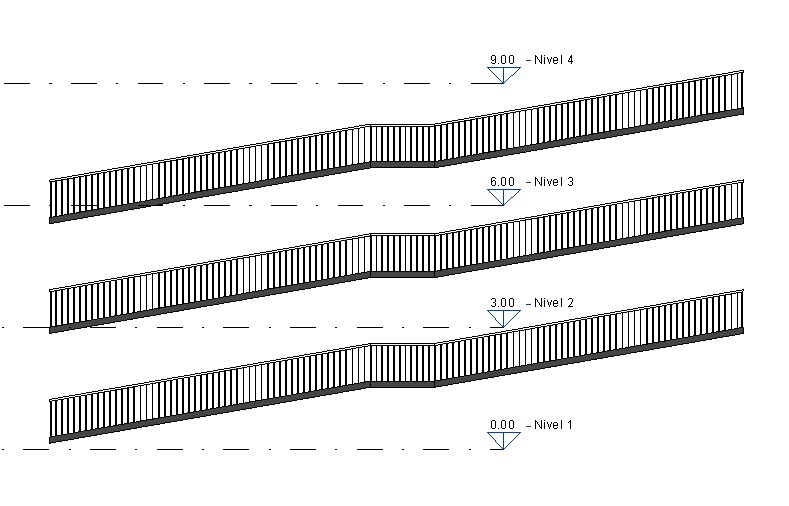

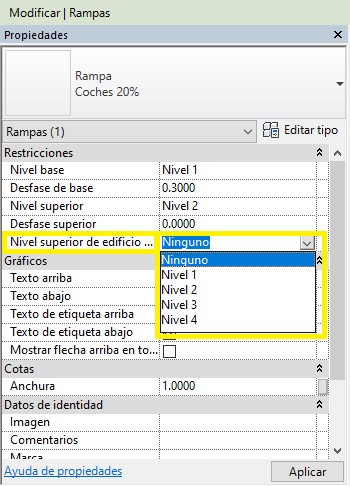

  • Nivel superior de edificio multiplanta. Cuando es necesario que una misma rampa salve varios niveles que coinciden en la proyección vertical, se puede utilizar este parámetro indicando el nivel superior de la última planta que tiene que salvar la rampa.



3107



3108
Nivel superior de edificio: nivel 4

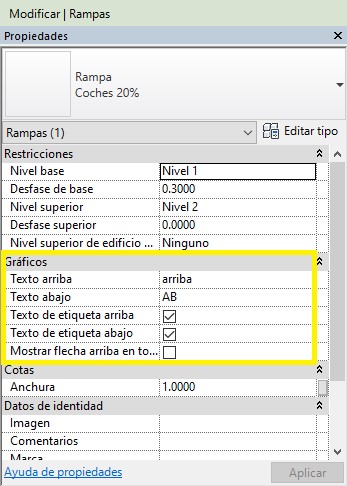

Gráficos

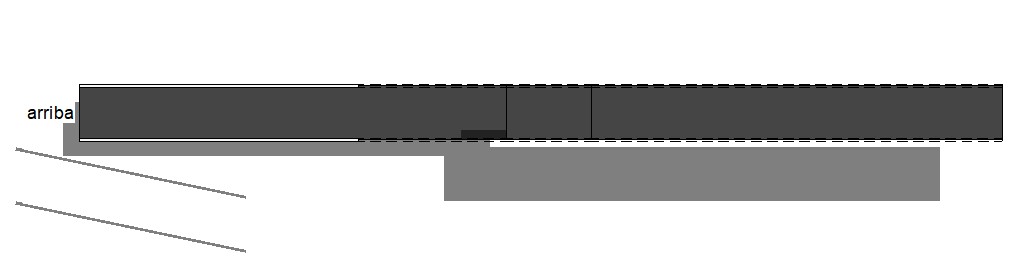

  • Texto arriba. Es el parámetro con el cual se indica el texto superior de la rampa (del nivel de desembarco de la rampa, superior). Vista en planta.
  • Texto abajo. Es el parámetro que con el cual se indica el texto del nivel inferior de la rampa. Vista en planta.
  • Etiqueta arriba. Si se selecciona esta opción el texto superior de Texto arriba es visible.
  • Etiqueta abajo. Si se selecciona esta opción el Texto abajo será visible.
  • Mostrar flecha arriba en todas las vistas. Tal y como su nombre indica, si se selecciona esta opción la flecha arriba es visible en todas las vistas.



3109



3110



Cotas

  • Anchura. Es el valor de la anchura de la rampa.

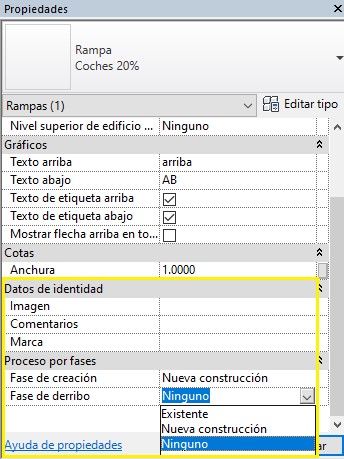

Datos de identidad

  • Imagen. Se puede asociar una imagen a la rampa.
  • Comentarios. Se pueden indicar comentarios manualmente, respecto la rampa.
  • Marca. Es una etiqueta para la rampa. Cada rampa del proyecto debería tener su propia etiqueta, y si se utiliza una etiqueta para dos o más rampas, el programa avisa.



Proceso por fases

  • Fase de creación. Es la fase en la que se modela la rampa: existente o nueva construcción.
  • Fase de derribo. Si se derriba la rampa, se debe indicar en esta fase.



3111
