REVIT ARCHITECTURE (616) – Muros (19) Acotación de Barridos

Las cotas en los Barridos permiten mover los mismos, ya que están relacionadas. Por ejemplo, si se acota un Barrido horizontal a un extremo de muro, como en el ejemplo inferior, si se modifica el valor de la cota, el Barrido se desplaza junto con la cota. Y al revés, si se mueve el Barrido con el pinzamiento de forma, la cota modifica su valor para indicar el nuevo valor entre el extremo del Barrido y el extremo de muro.



3282

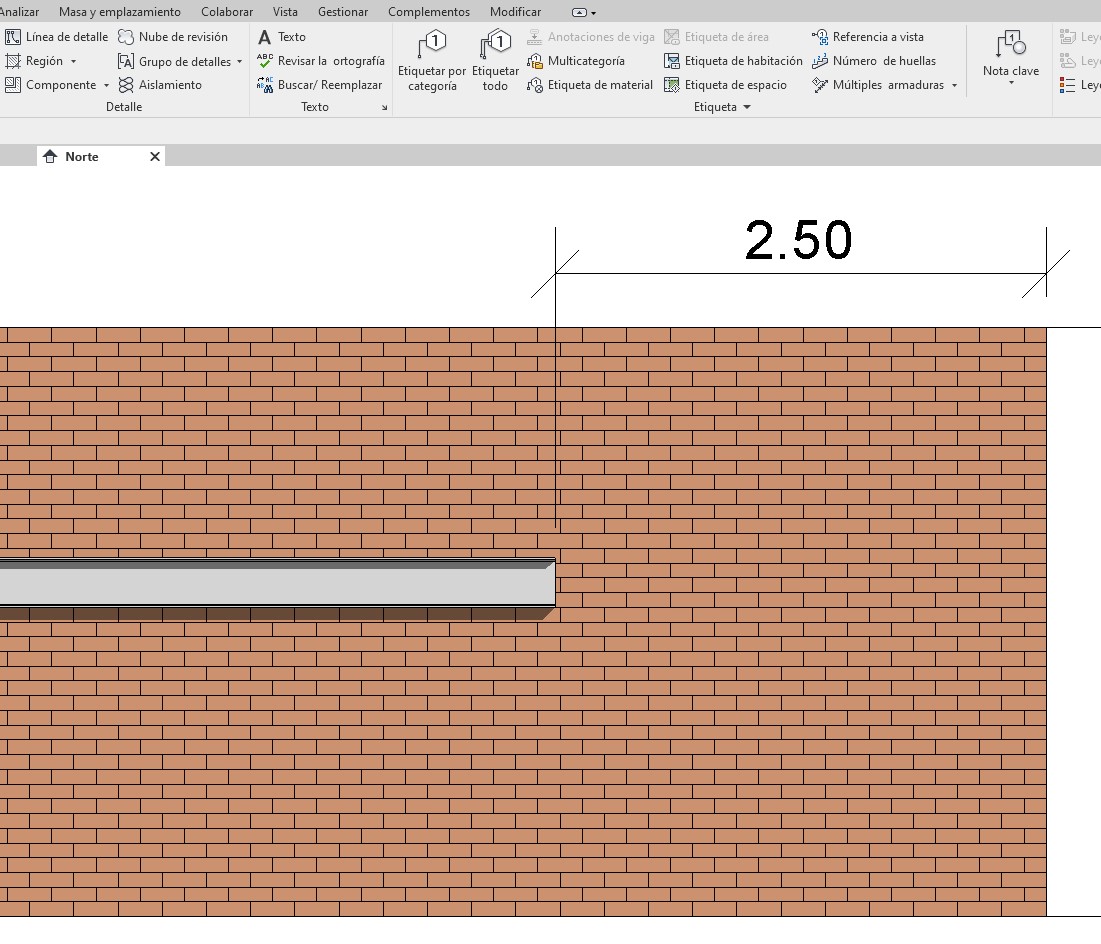

Acotación entre extremo de Barrido y extremo de muro







3283
Con el pinzamiento de forma se arrastra el Barrido horizontal de forma que el valor de la cota va de 2,50 m a 1,50 m



Para mover un segmento de Barrido, hay que seleccionar el mismo, de forma que aparece un icono que son cuatro flechas perpendiculares, y arrastrar el Barrido superior o inferiormente en caso de Barrido horizontal o Hacia la derecha o izquierda, en caso de Barrido vertical.



3284
Acotación de Barridos verticales para controlar y poder modificar la distancia entre ellos





3285

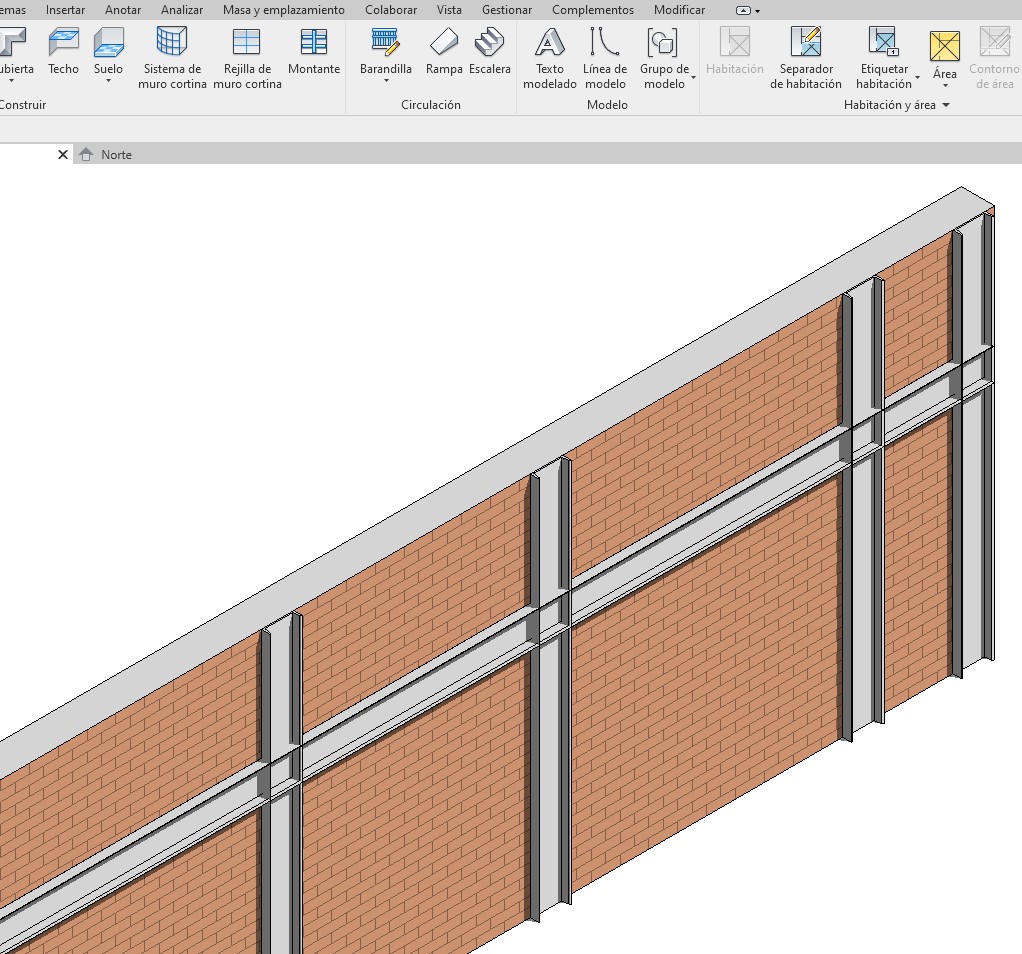

Barridos horizontales y Barridos verticales en un muro de ladrillo



3286
Resultado de aplicar a un muro de ladrillo Barridos verticales perfil en U metálicos y Barridos horizontales
