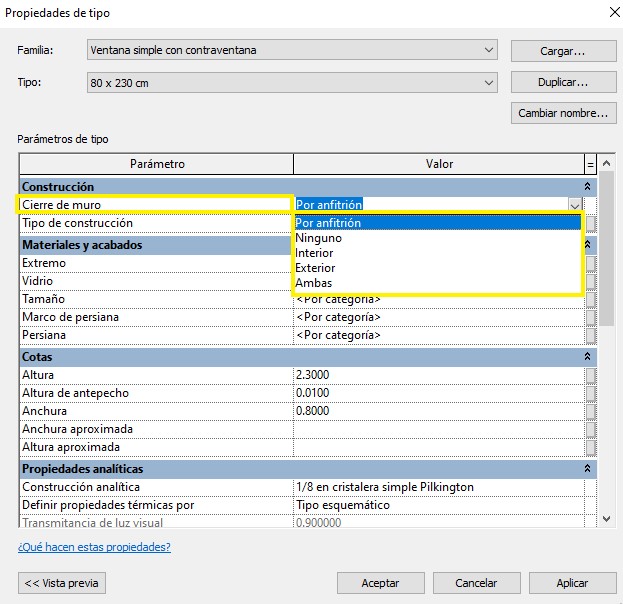

Las Propiedades de tipo de una ventana son las siguientes, y se puede acceder a ellas desde el cuadro Propiedades – Editar tipo:
Construcción
- Cierre de muro. Para el caso de muros compuestos, este parámetro configura el encuento de las mismas con la ventana. Existe un desplegable donde se pueden seleccionar diferentes opciones: Anfitrión, de forma que en los extremos se comporta con la opción para cierre de muro indicada en el anfitrión; Ninguno, no existe cierre de muro; Interior, de forma que cierra el muro hacia el espacio interior; Exterior, que es el caso contrario; o bien Ambas, que es cuando se aplica interior y exterior.

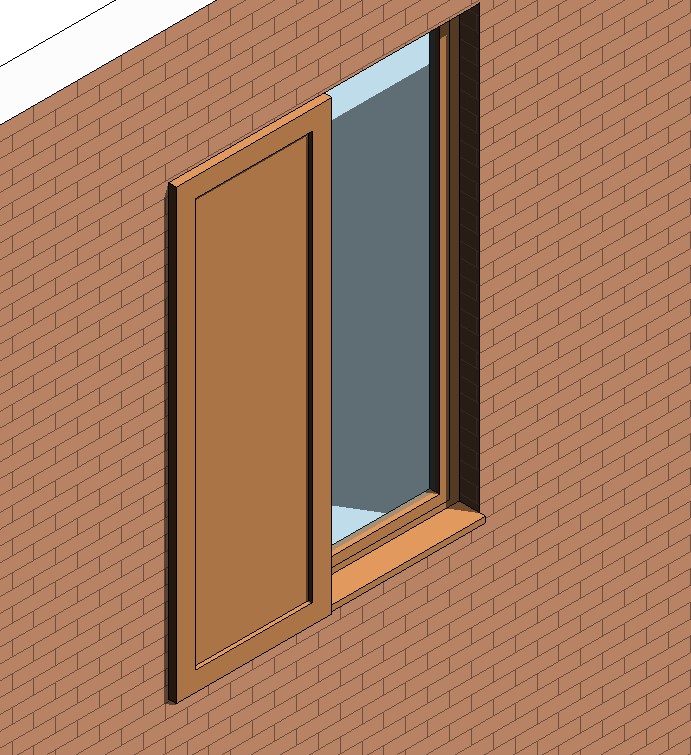

Solución de cierre de muro interior.
- Tipo de construcción. Se puede indicar el tipo de construcción en relación a la ventana.
Materiales y acabados
Dependiendo del tipo de ventana, en este apartado aparecen unos parámetros u otros, y se trata de los materiales de los componenentes de la ventana. Podemos encontrar:
- Vidrio. El material del vidrio de la ventana.
- Marco de persiana. Definir el material.
- Persiana. Definir el material.
- Marco de ventana. Definir el material.
Cotas
- Altura. Es el valor de altura de la ventana.
- Altura de antepecho por defecto. Es el valor de altura de la parte inferior de la ventana al nivel de suelo.
- Anchura. Es la anchura de la ventana.
- Anchura aproximada. Permite establecer la anchura aproximada del hueco de la ventana.
- Altura aproximada. Permite establecer la altura aproximada del hueco de la ventana.
Datos de identidad
- Modelo. Es el número de modelo de ventana que el usuario puede indicar manualmente en este campo. En este caso este campo no tiene la posibilidad de crear el contenido por medio del cuadro de diálogo crear un parámetro.
- Imagen de tipo. Se puede asociar una imagen a la ventana.
- Nota clave. Por medio de este parámetro se accede a un cuadro de diálogo Notas clave, donde se puede seleccionar una nota para la ventana.
- Fabricante. Es el campo para indicar el fabricante de la ventana.
- Comentario de tipo. En este campo el usuario puede introducir manualmente comentarios respecto la ventana.
- URL. Se puede indicar en este campo la página web de un fabricante o relacionada con la ventana.
- Descripción. El usuario puede indicar la descripción del tipo de familia de ventana.
- Descripción de montaje. Es una descripción del montaje que indica el programa en función del código de montaje que se haya elegido para el muro. Si no se ha indicado un código de montaje, en este campo no aparece información, ya que es un campo como solo lectura.

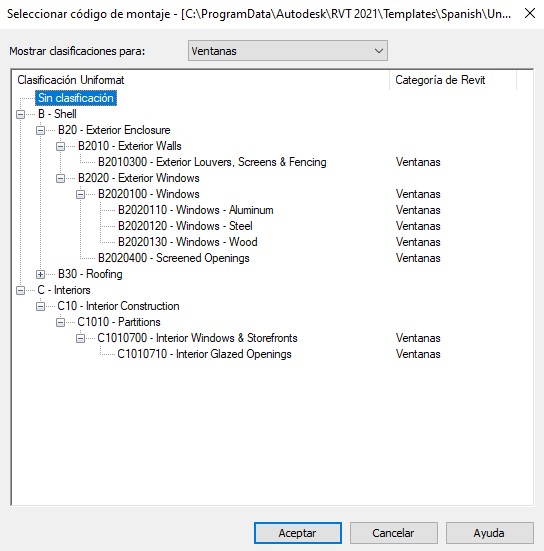

- Código de montaje. Por medio de este campo se puede acceder a un cuadro de diálogo Seleccionar código de montaje, donde se selecciona el código de montaje.
- Marca de tipo. Es un valor exclusivo para cada tipo de vetnana que la identifica, como podría ser 2BB,… en caso de que esta marca ya sea utilizada por otro muro el programa avisa, pero deja utilizar la marca para varios elementos
- Costo. Es el coste de la ventana.
- Número OmniClass. Es el número que le corresposde del sistema de clasificación de construcción OmniClass.
- Tipo OmniClass. Es el nombre del sistema de clasificación de construcción OmniClass.
Parámetros IFC
- Operación. Es la definición del funcionamiento de la ventana, como lo define la descripción IFC actual (por ejemplo, single_panel o triple_panel_horizontal). Estos valores no distinguen entre mayúsculas y minúsculas, y los subrayados son opcionales (SINGLE_PANEL y SinglePanel son lo mismo).
Propiedades analíticas
- Coeficiente de transferencia de calor (U). se trata de un parámetro que se utiliza para el cálculo de la transferencia de calor de la ventana.
- Resistencia térmica (R). se trata de un campo que indica el valor de la diferencia de temperatura a la que la ventana resiste el paso de calor por unidad de tiempo.
