REVIT ARCHITECTURE (656) – Muro cortina (13) Modificar un Panel de muro cortina

El Panel de un muro cortina se puede modificar, editando el panel como en el caso de la edición de familias “in situ”.

Para realizar esta modificación se ha de seleccionar el Panel de muro cortina, y en Modificar/Paneles de muro cortina – Modelo – Editar in situ, se ha de entrar en el modo boceto de edición del panel.

4477

4478

En casos en los que no es posible seleccionar la opción Editar in situ, hay que realizar un clic en la chincheta de bloquear/desbloquear para proceder a desbloquear el panel de muro cortina.

El siguiente paso es acceder al modo boceto del único elemento seleccionado que es el panel de muro cortina.

4479

Se ha de proceder ya en este espacio de edición a seleccionar el Panel de muro cortina. Por un lado aparecen unos pinzamientos de forma con los que se puede modificar la forma del Panel de muro cortina. En el momento que se selecciona un Pinzamiento de forma la opción de la barra superior de Editar extrusión no es accesible (color gris claro).

4480

Un resultado de modificación el Panel de muro cortina por medio de un Pinzamiento de forma es el siguiente.

4481

4482

La otra opción para modificar el Panel de muro cortina es acceder al modo extrusión por medio de la opción Editar extrusión.

4483

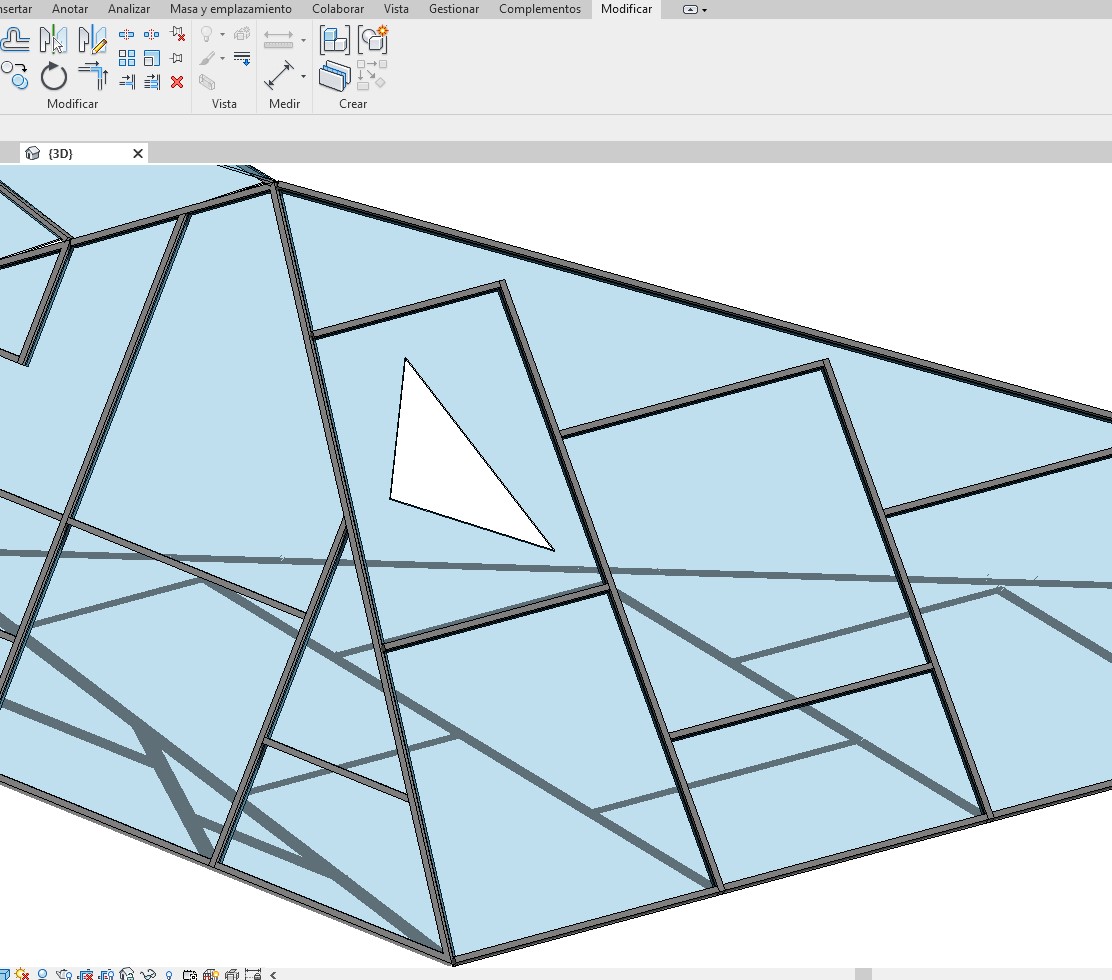

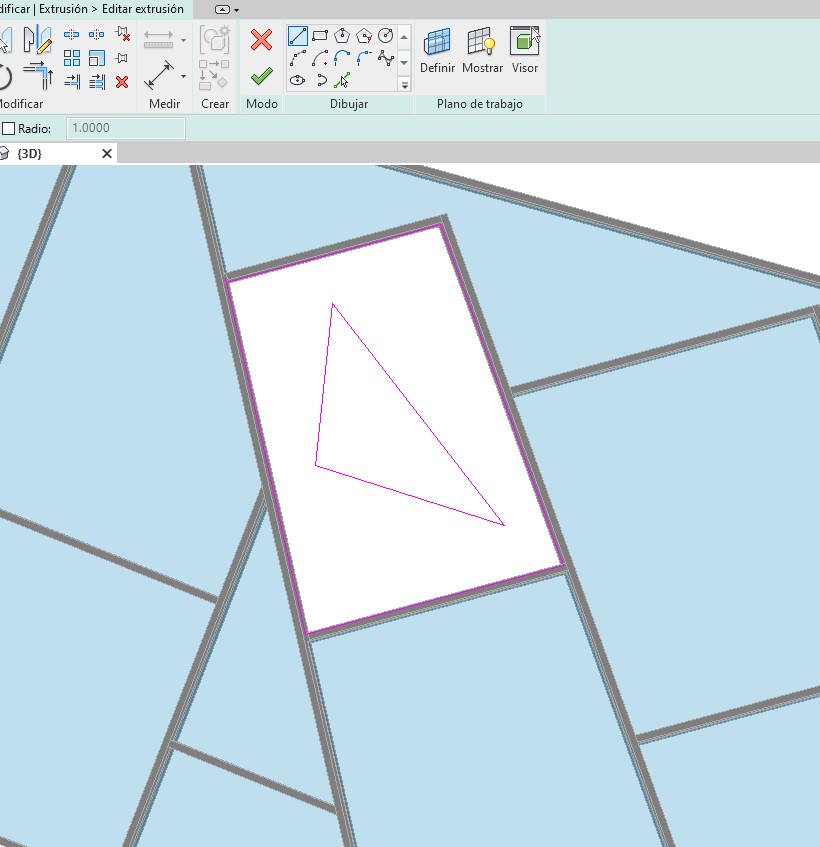

Una vez se accede al modo boceto de la extrusión con sus herramientas propias en la barra horizontal superior se procede a realizar las modificaciones necesarias, como puede ser la creación de un hueco en el Panel de muro cortina.

4484

4485

4486

Y con la opción de Componente in situ se puede realizar la ventana para el hueco creado en el Panel de muro cortina.

4487

4488

Licencia Creative Commons Contenido Web de Yolanda Muriel está sujeto bajo Licencia Creative Commons Atribución-NoComercial-SinDerivadas 3.0 Unported.
