REVIT ARCHITECTURE (657) – Muro cortina (14) Unión de paneles

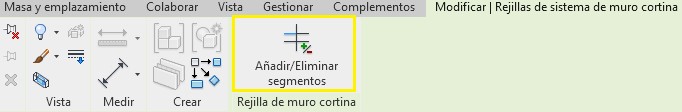

Los Paneles de muro cortina se pueden unir por medio de la eliminación de rejillas de muro cortina. Para realizar esta unión hay que seleccionar la Rejilla de muro cortina, y en Modificar/Rejillas de muro cortina, hay que utilizar la herramienta Añadir/Eliminar segmentos. Y con esta herramienta seleccionada se ha de realizar clic sobre la rejilla de forma que se elimina la misma y se unen los dos paneles de muro cortina.

4489

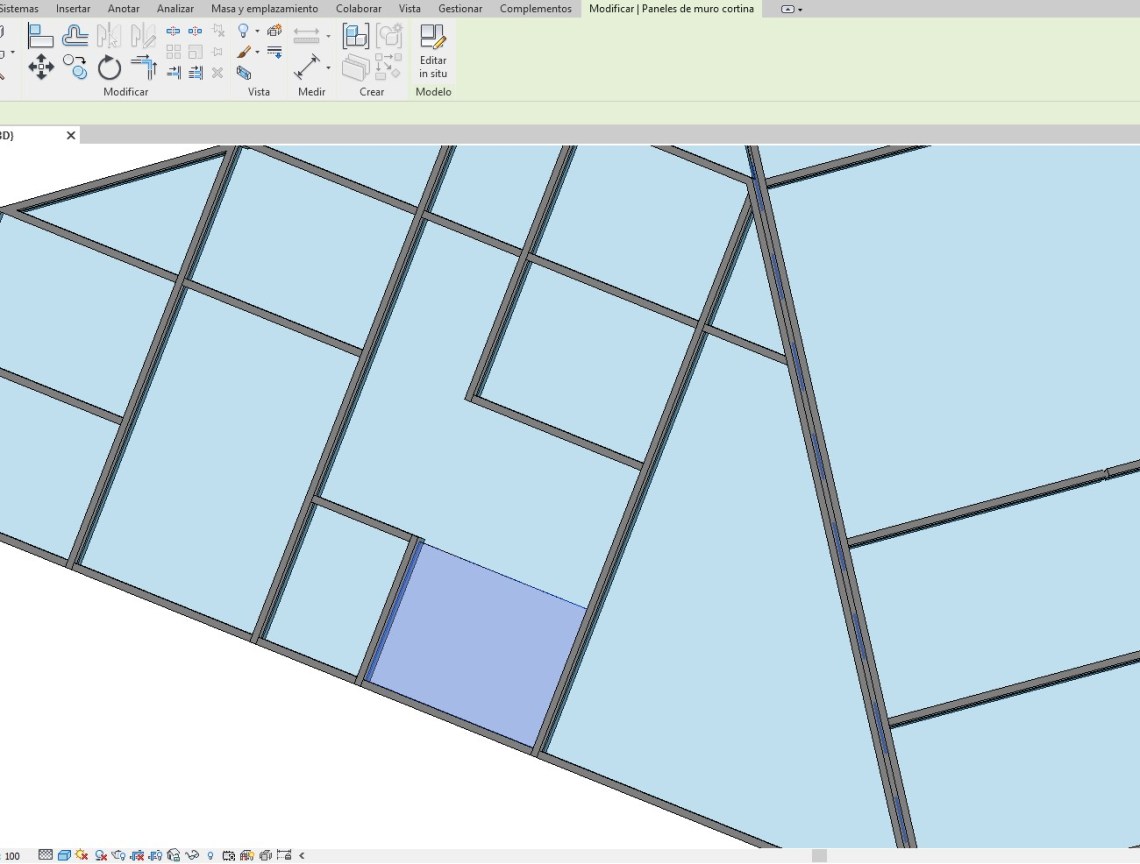

El el siguiente ejemplo se puede ver dos paneles de muro cortina separados por una rejilla de muro cortina.

4490

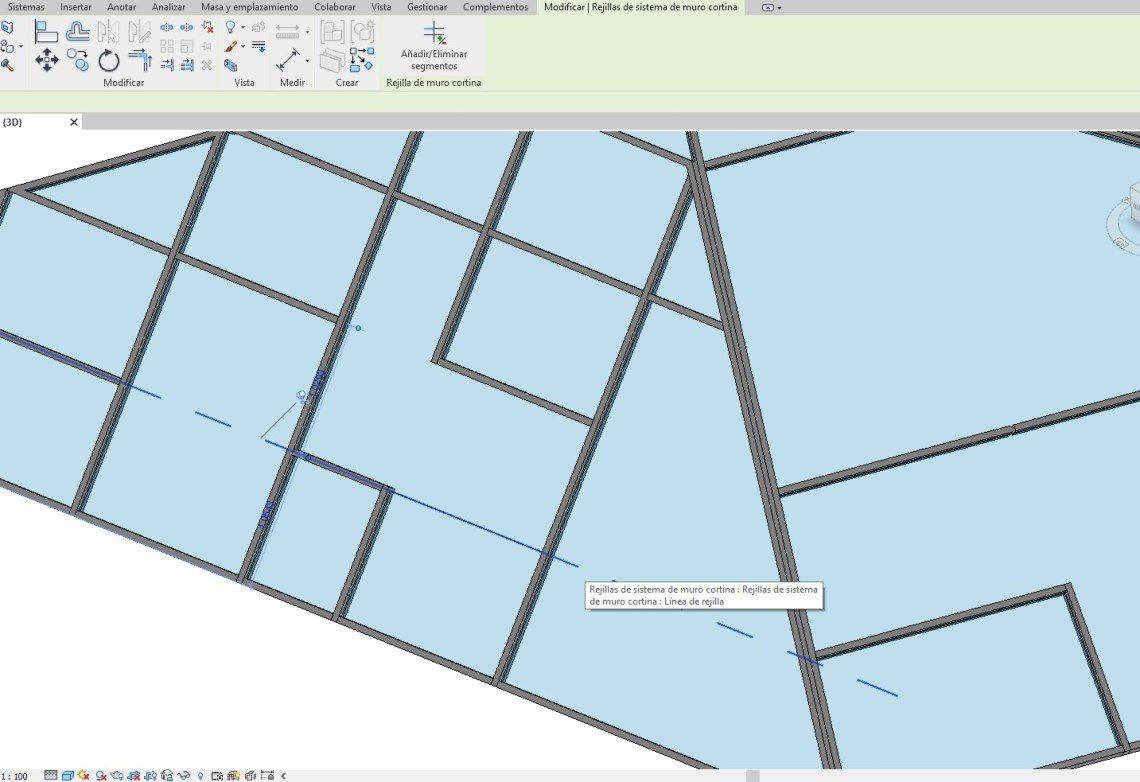

Se procede a seleccionar la rejilla de muro cortina y se va a eliminar la misma, con la herramienta Añadir/eliminar segmentos.

4491

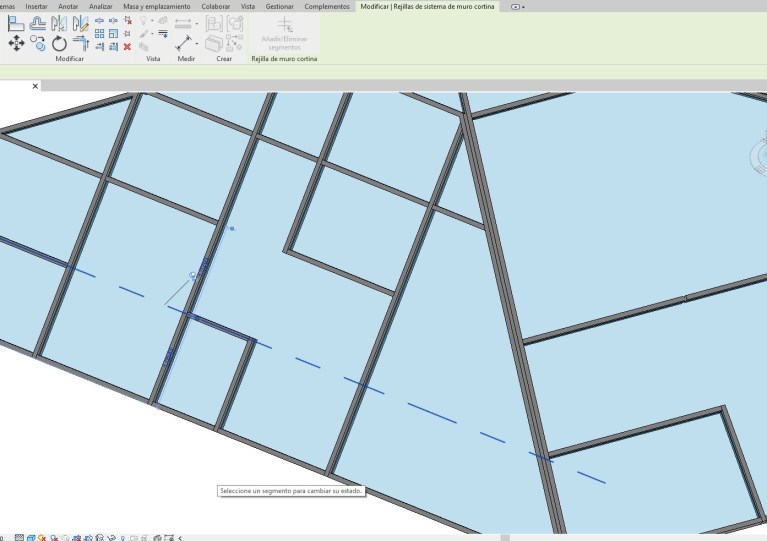

Se ha eliminado la rejilla de muro cortina.

4492

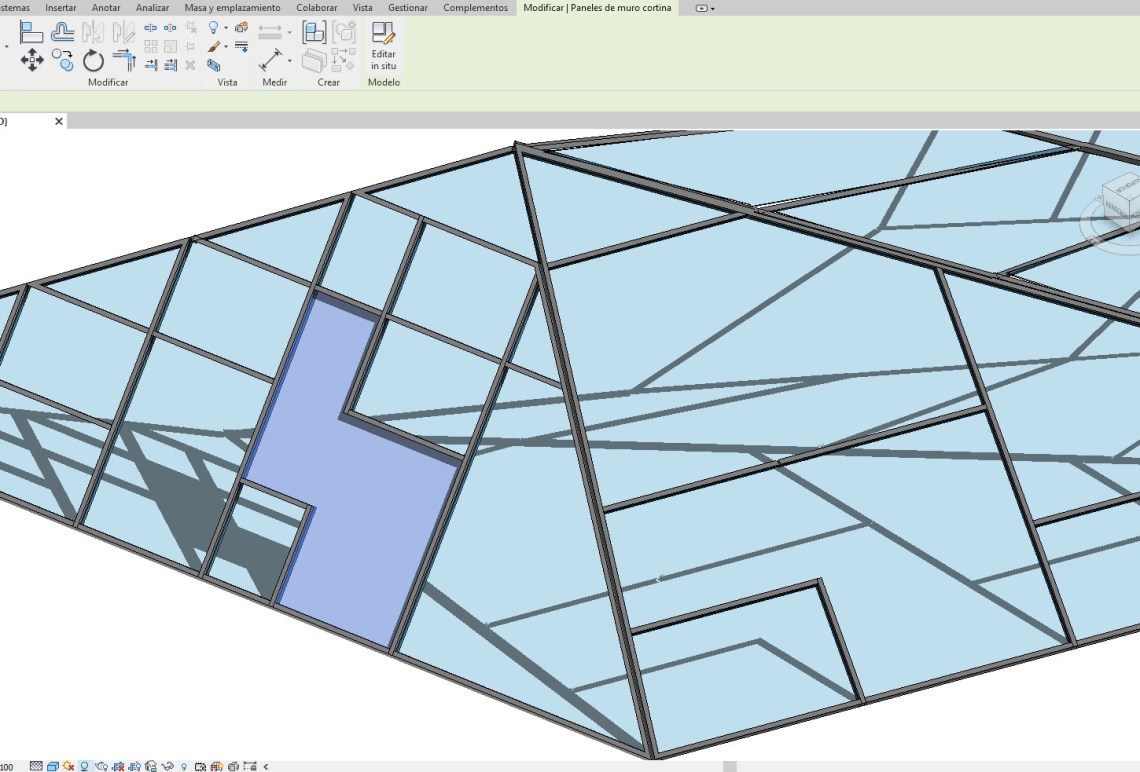

Los dos paneles de muro cortina se han unido.

4493

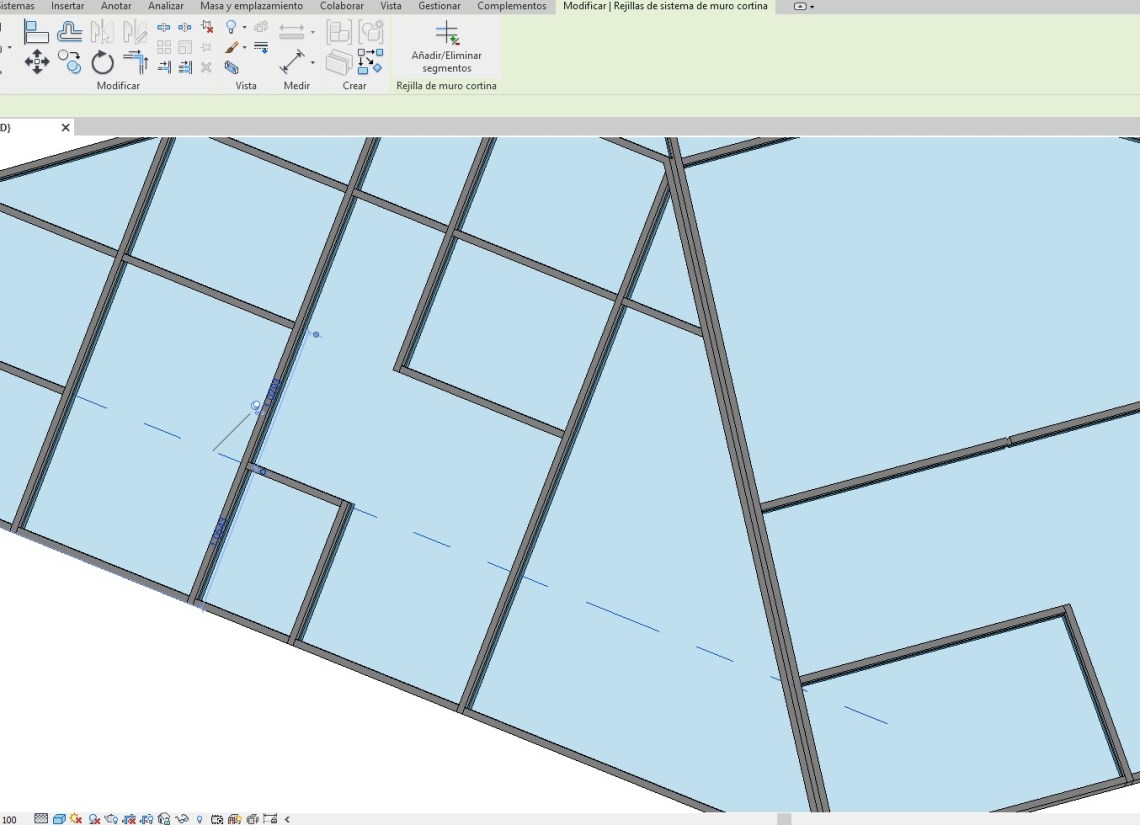

Esta rejilla eliminada se puede recuperar ya que las líneas discontínuas indican rejillas que han sido eliminadas. Se ha de seleccionar esta línea discontínua con la herramienta Añadir/eliminar segmentos.

4494

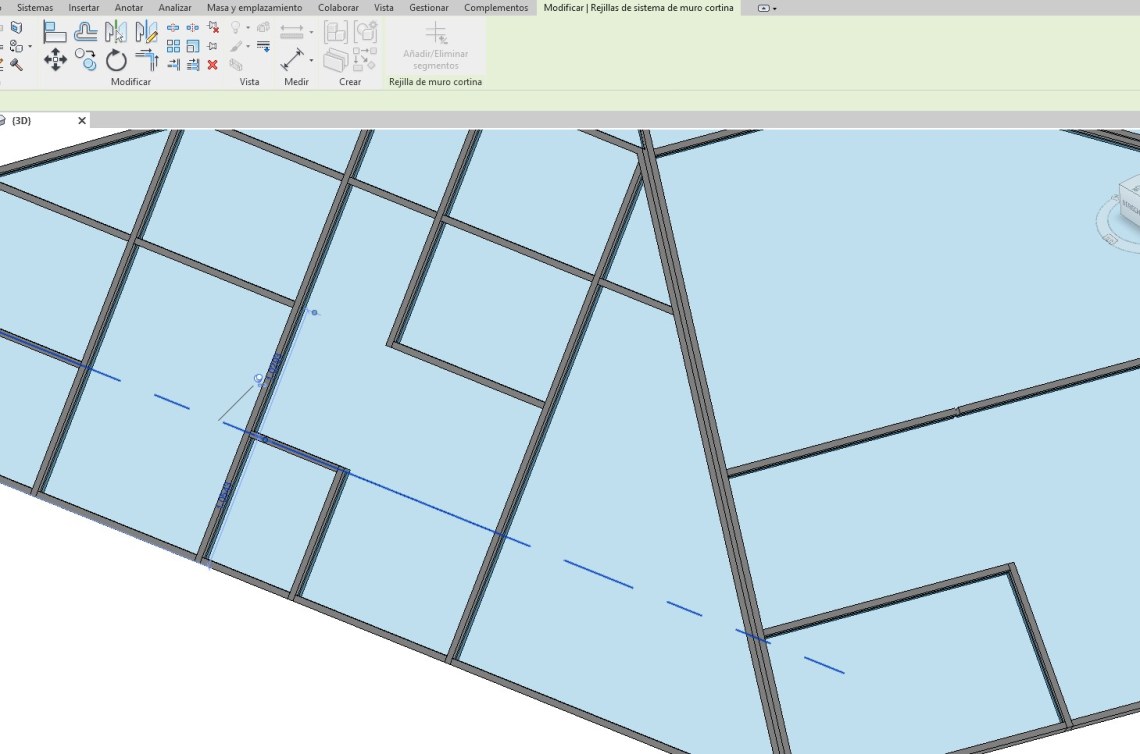

Se ha recuperado la rejilla de muro cortina eliminada anteriormente.

4495

4496
