REVIT ARCHITECTURE (660) – Muro cortina (17) Orientación montante

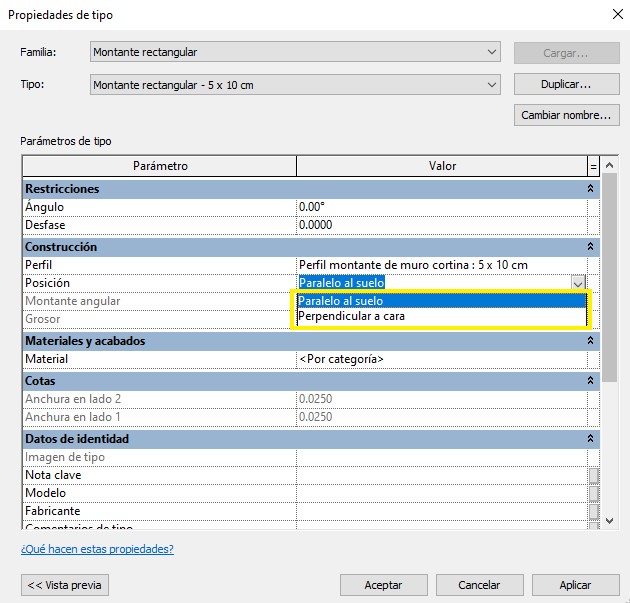

El Montante de un muro cortina puede ser Paralelo al plano del suelo o Perpendicular a la cara del panel de muro cortina. Por medio de las Propiedades de tipo se puede controlar la posición del Montante de muro cortina en el apartado del Cuadro de Propiedades de tipo – Construcción – Posición.

4517

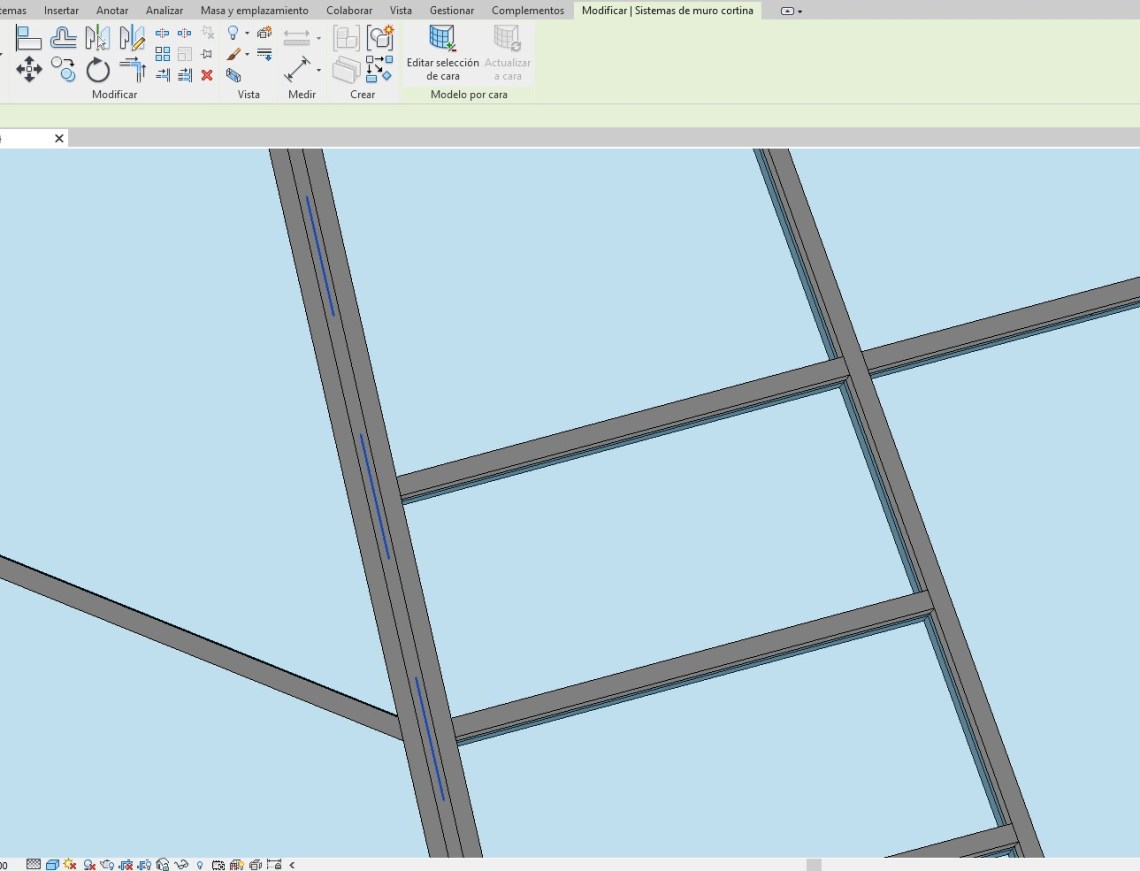

Un ejemplo de Montante de muro cortina con posición perpendicular respecto el Panel de muro cortina es el siguiente:

4518

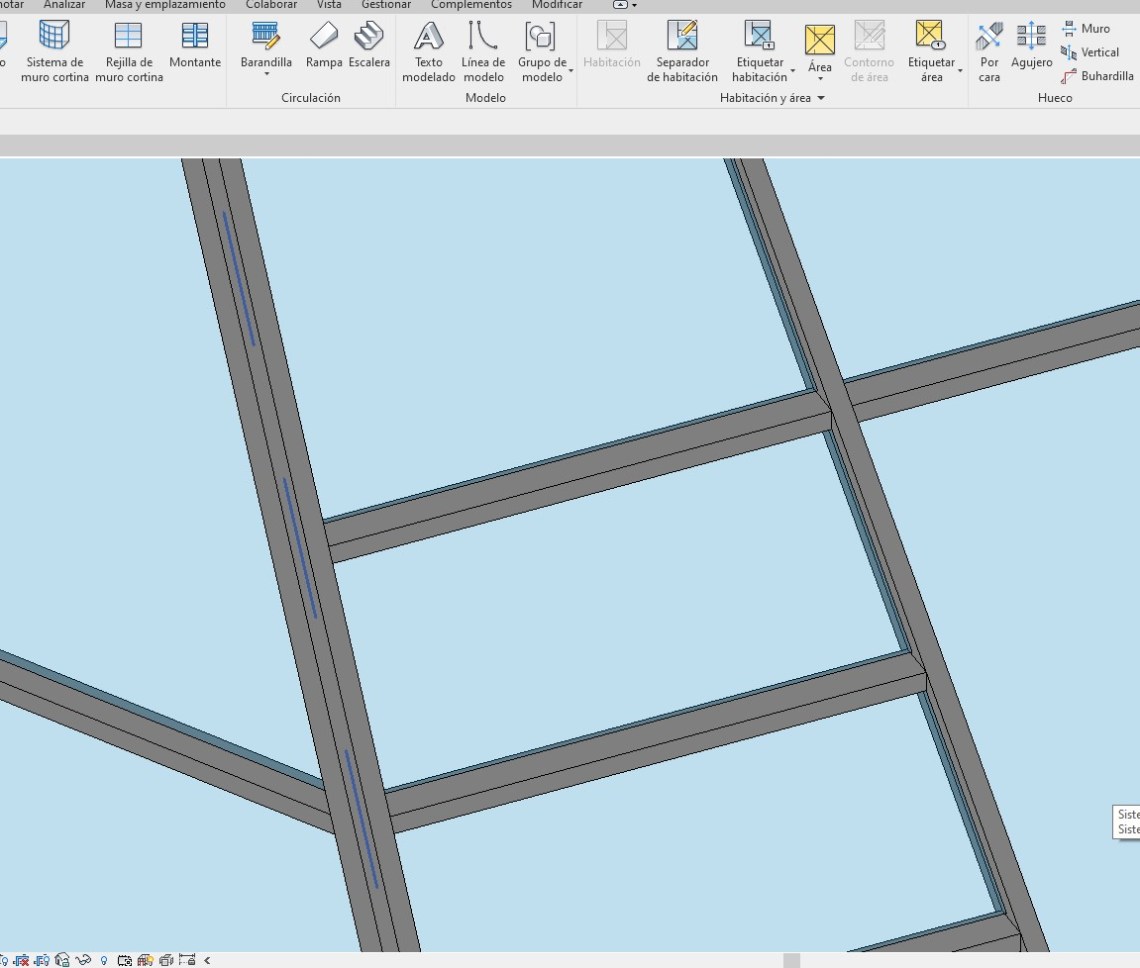

Un ejemplo de Montante paralelo al suelo es el siguiente:

4519

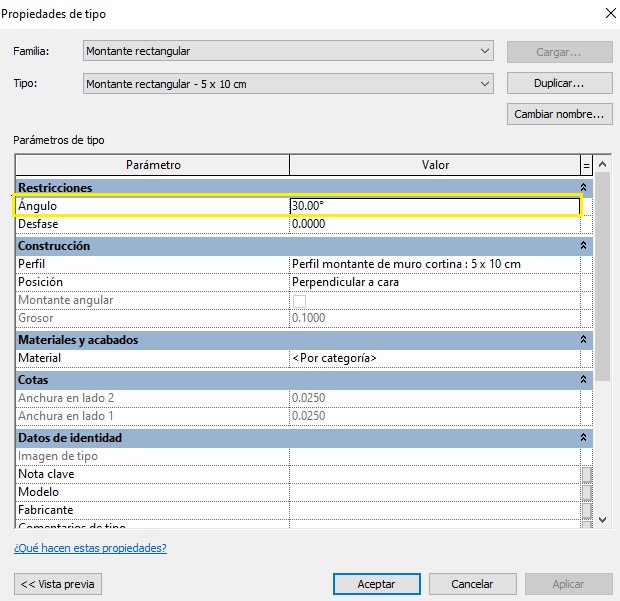

También es posible girar el Montante de muro cortina en un rango de valores de -90 a 90 grados. Esta acción se puede realizar desde el Cuadro de Propiedades de tipo – Restricciones – Ángulo:

4521

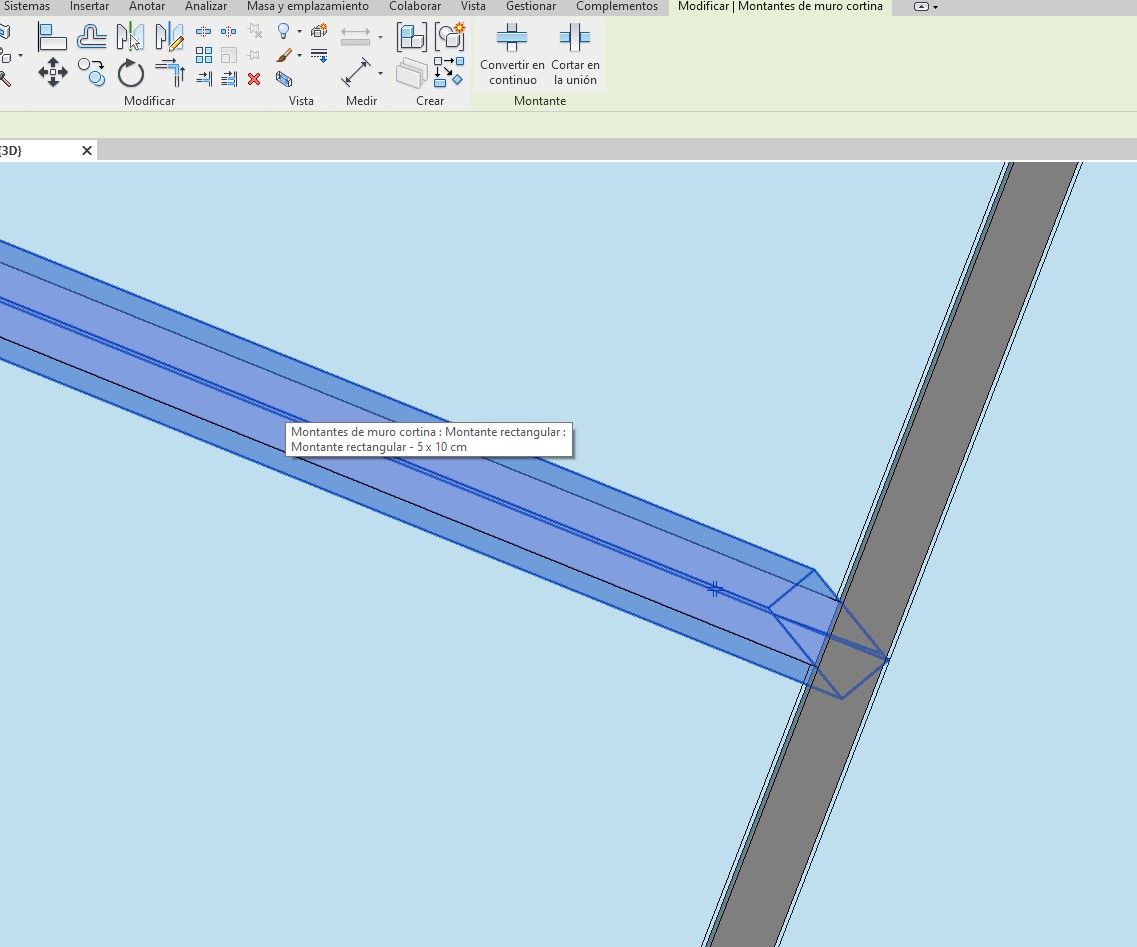

En el siguiente ejemplo se ha girado un Montante un valor de 30 grados en positivo.

4520

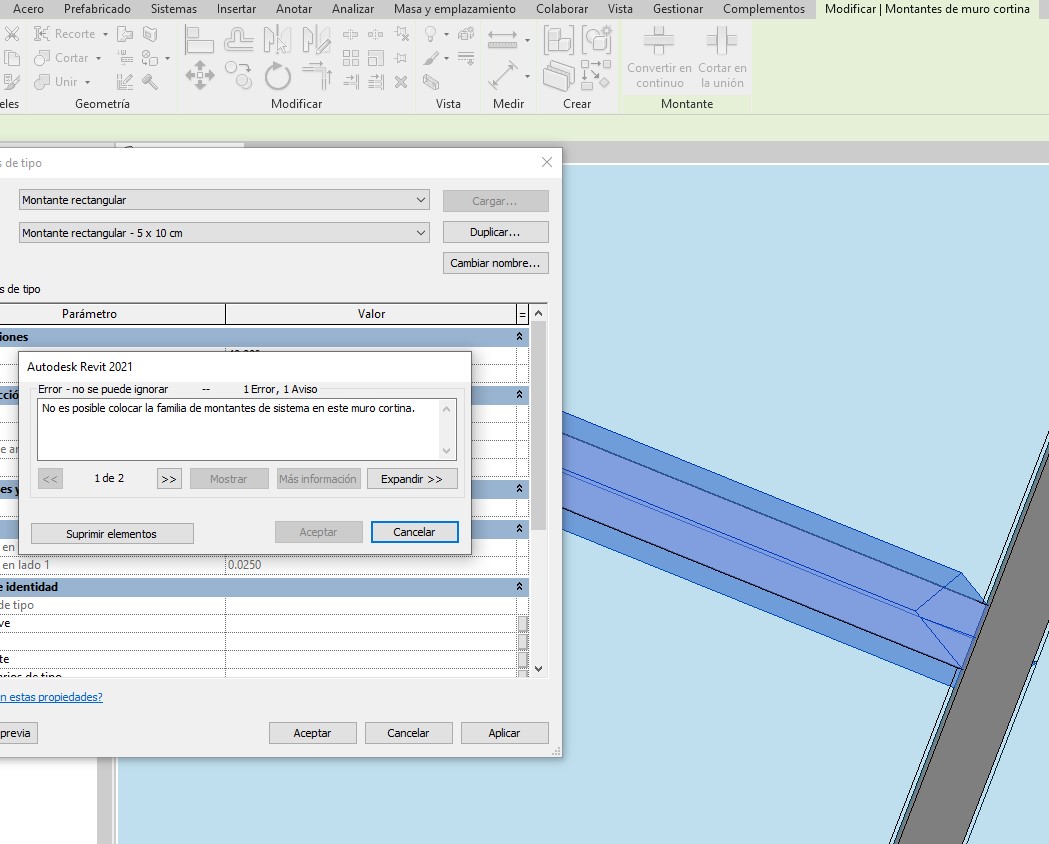

A partir de un cierto valor de giro del Montante, Revit indica que no es posible realizar el giro según el tipo de Montante, y el diseño de la malla de rejillas:

4522

Como se trata de un parámetro de Propiedades de tipo, el giro afecta a todos los Montantes del mismo tipo instalados en el proyecto.
