REVIT ARCHITECTURE (668) – Muro cortina (25) Propiedades de ejemplar (3) Estructural, cotas y datos de identidad

Siguiendo con el artículoREVIT ARCHITECTURE (667) – Muro cortina (24) Propiedades de ejemplar (2) Patrón de rejilla horizontal/vertical continuamos explicando las propiedades de ejemplar de un muro cortina:

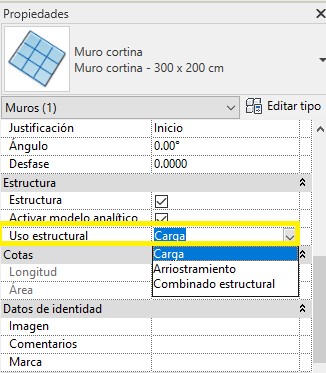

Estructural

  • Uso estructural. Activando este parámetro se indica que el muro cortina tiene un uso estructural. Se trata de un parámetro de sólo lectura cuando se crea el muro cortina y posteriomente, una vez creado, se puede modificar este parámetro. Se realiza la activación por medio de la casilla Estructura, de forma que a su vez se activa el parámetro Activar modelo analítico, el cual a su vez se puede seleccionar o no.

El parámetro Uso estructural permite varias opciones de definición por medio de un desplegable: Carga, Arrriostramiento o Combinado estructural.

4590

Cotas

  • Longitud. Es el valor de longitud del muro cortina y es sólo lectura.
  • Área. Es el valor del área de cara del muro cortina y es sólo lectura.

4591

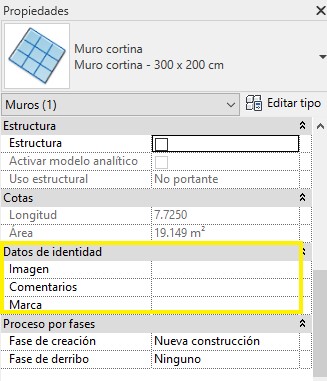

Datos de identidad

  • Comentarios. El usuario puede introducir manualmente comentarios sobre el muro cortina.
  • Marca de tipo. Cuando hay más de un muro cortina se puede identificar cada uno de ellos por medio de este código, que solamente se puede utilizar para un muro cortina. En caso de que el código se utilice para varios, el programa emite un aviso informando de ello.
  • Imagen. Se puede cargar una imagen asociada al muro cortina.

4592

Proceso por fases

  • Fase de creación. Indica la fase en la que se creó el muro cortina: Nueva construcción o Existente.
  • Fase de derribo. Es la fase en la que se derriba el muro cortina (cuando proceda): Ninguno, Nueva construcción o Existente.

4593

Licencia Creative Commons Contenido Web de Yolanda Muriel está sujeto bajo Licencia Creative C

ommons Atribución-NoComercial-SinDerivadas 3.0 Unported.
