REVIT ARCHITECTURE (669) – Muro cortina (26) Propiedades de tipo de Montante estándard

A continuación se indican las Propiedades de tipo de un Montante estándard:

Restricciones

  • Ángulo. Esta propiedad no se puede utilizar en Montantes Angulares ni está disponible en un Montante Circular, y es el ángulo de giro del Montante en torno a la línea de rejilla (giro del Montante en el Plano vertical). El valor que se puede introducir está entre 90º y -90º (sentido contrario de las agujas del reloj). Este valor de ángulo de giro se combina con el parámetro Posición para establecer la colocación del montante.

4594

Giro de Montantes 30º

4595

  • Desfase. Por defecto el eje del Montante está alineado con el Eje del Muro cortina. Es la distancia del eje del Montante al eje del Muro cortina cuando el Montante está desfasado respecto este Muro.

4596

Montante desfasado 50 cm respecto el eje de Muro cortina

4597

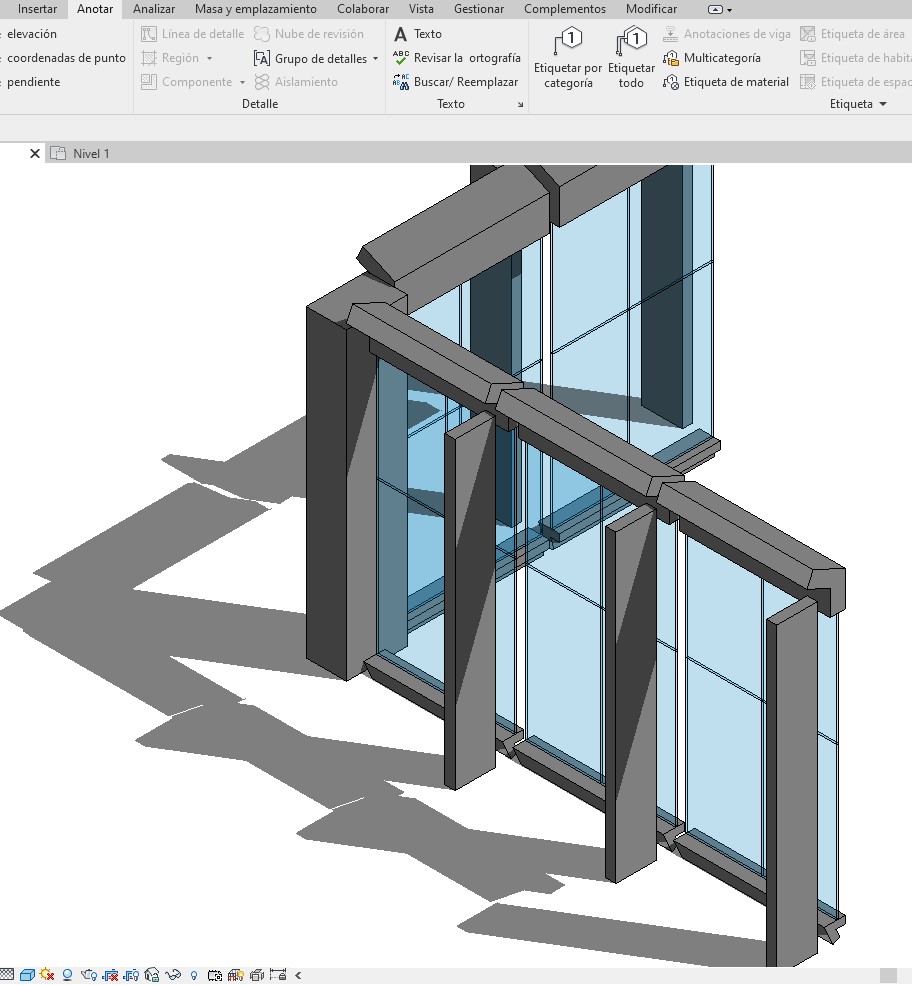

Vista 3D del Montante desfasado

4598

Construcción

  • Perfil. Es la forma 2D que se va a extruir a lo largo de la rejilla para crear el Montante. A efectos prácticos es la definición de la famila de Montante. Se puede seleccionar una familia de Montante desde el desplegable del parámetro o bien crear una familia dde Montante y cargarla en el Proyecto. Este parámetro no está disponible para Montantes Angulares.

4600

4599

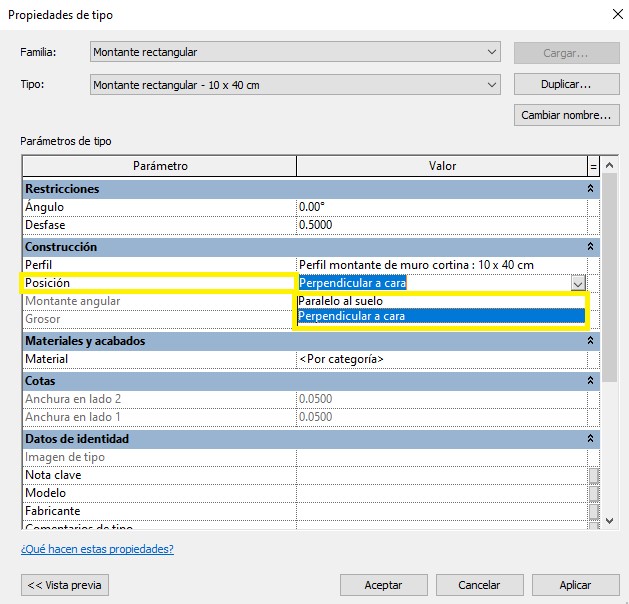

  • Posición. Es un parámetro que determina la orientación del montante por medio de  Perpendicular a cara, que el montante es perpendicular a la cara del Muro cortina (normalmente por defecto, y para muros cortina perpendiculares al suelo-verticales), o bien con la opción Paralelo a suelo, el montante es paralelo al plano horizontal de suelo (para muros cortina inclinados). Estas dos opciones se pueden seleccionar de un desplegable que existe en el parámetro.

Es un parámetro que no se se encuentra disponible en Montantes Angulares.

4602

4601

Materiales y acabados

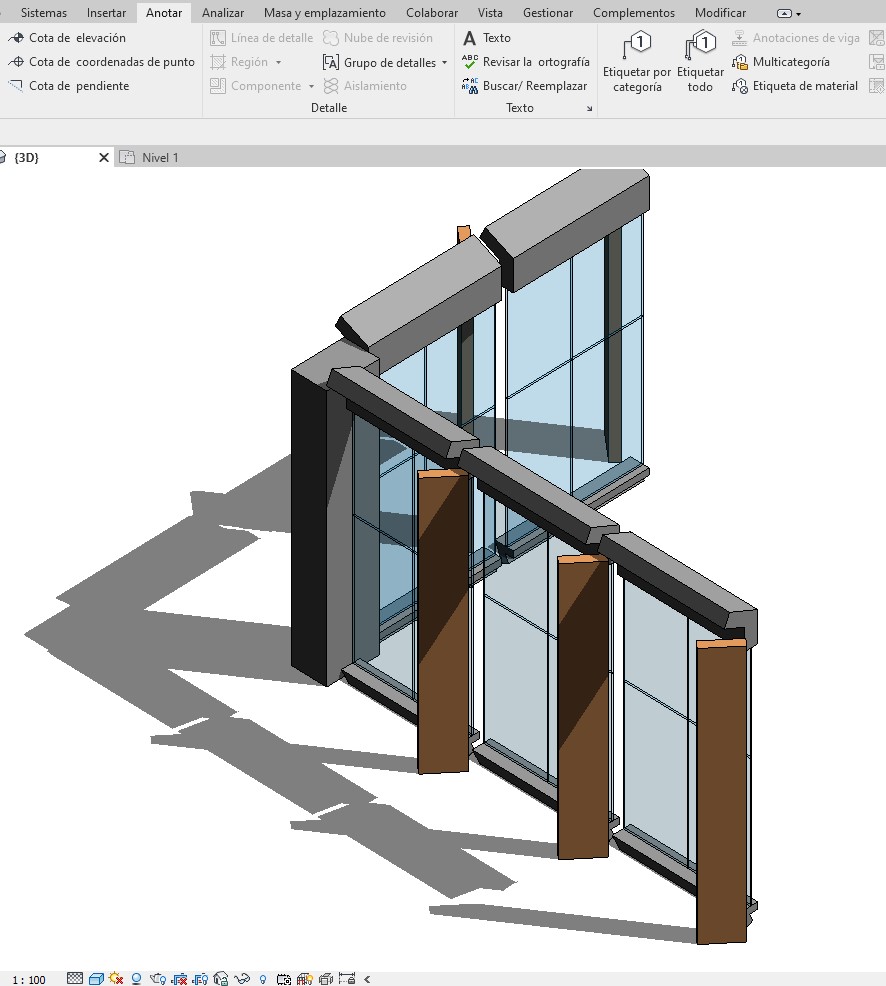

  • Material. Con este parámetro se define el material del Montante. Hay que seleccionar Examinar de forma que se abre el cuadro de diálogo Explorador de Materiales y seleccionar el material.

4603

Licencia Creative Commons Contenido Web de Yolanda Muriel está sujeto bajo Licencia Creative Commons Atribución-NoComercial-SinDerivadas 3.0 Unported.
