REVIT ARCHITECTURE (670) – Muro cortina (27) Propiedades de tipo Montante circular

A continuación se indican las Propiedades de tipo de un Montante Circular:

Restricciones

  • Desfase. Por defecto el eje del Montante está alineado con el Eje del Muro cortina. Es la distancia del eje del Montante al eje del Muro cortina cuando el Montante está desfasado respecto este Muro.

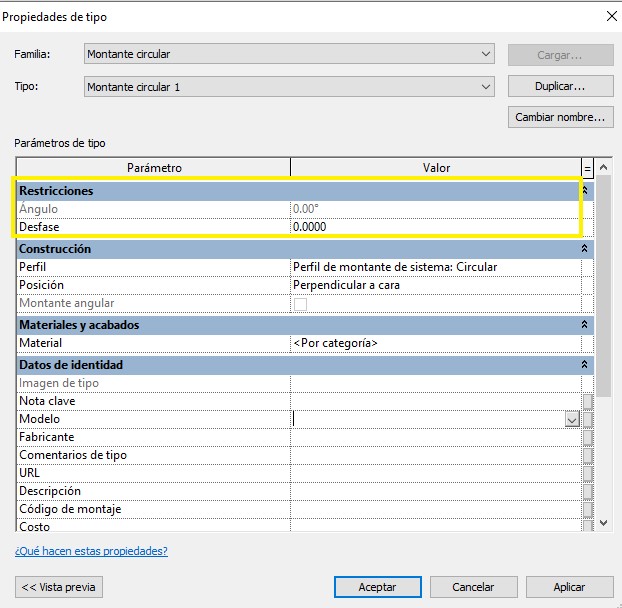

Como puede verse en el siguiente cuadro de diálogo de Propiedades de tipo del Montante circular, el parámetro ángulo no está disponible para este tipo de montante.

4604

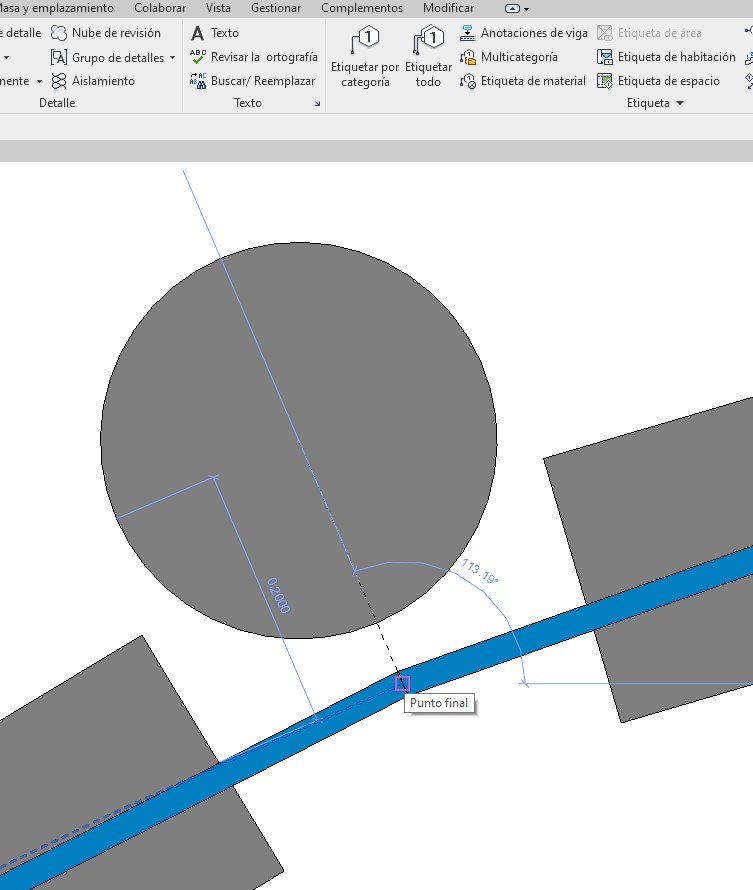

Vista de planta de Montante circular separado 20 cm del eje de muro cortina

4608

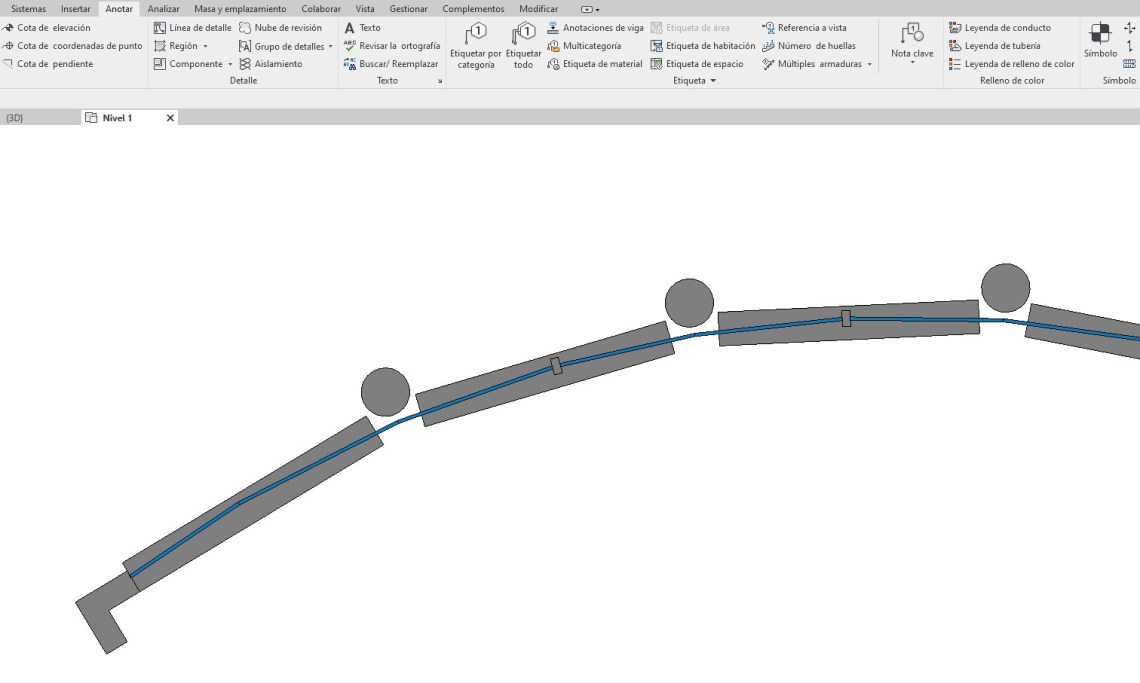

Vista de planta de muro cortina con Montantes circulares

4609

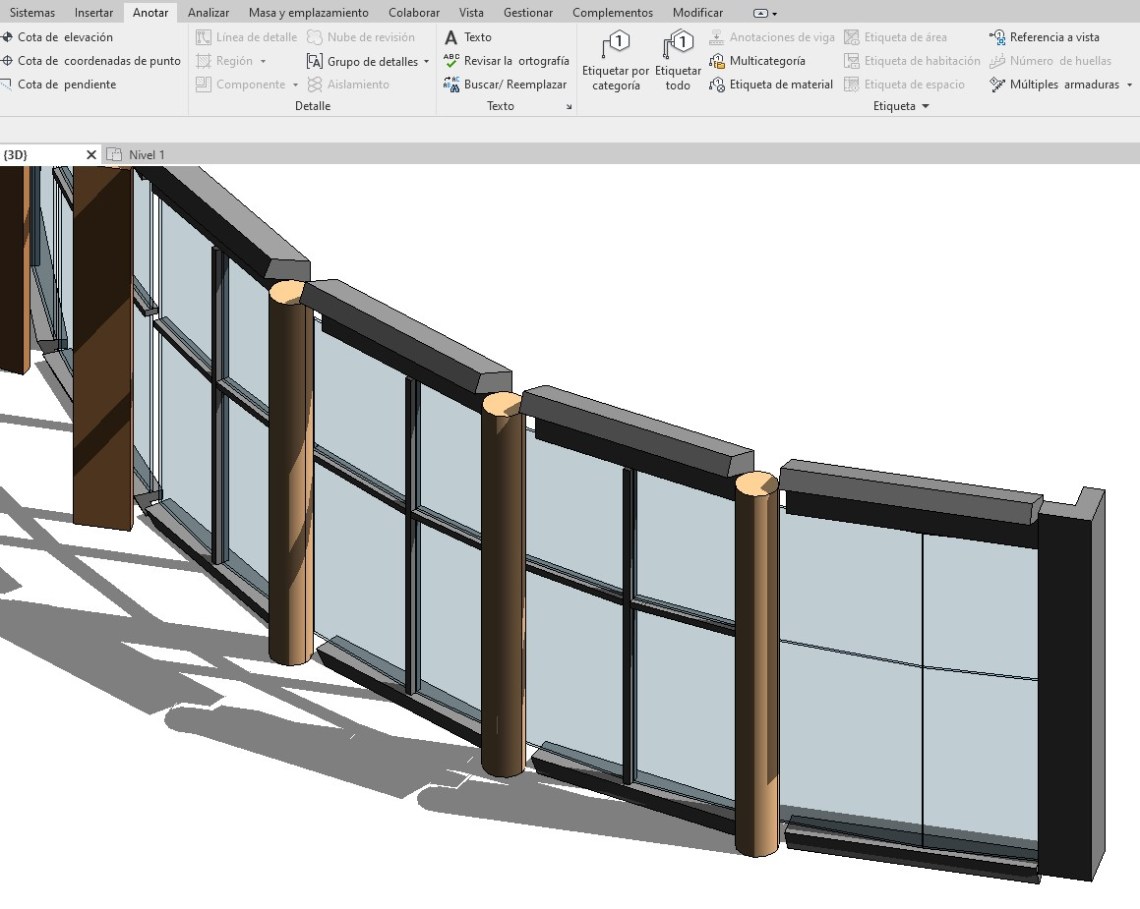

Ejemplo de Montante circular con un desfase de 20 cm. Vista 3D

4605

Construcción

  • Perfil. Es la forma 2D que se va a extruir a lo largo de la rejilla para crear el Montante. A efectos prácticos es la definición de la famila de Montante. Se puede seleccionar una familia de Montante desde el desplegable del parámetro o bien crear una familia dde Montante y cargarla en el Proyecto. Este parámetro no está disponible para Montantes Angulares.

4600

4606

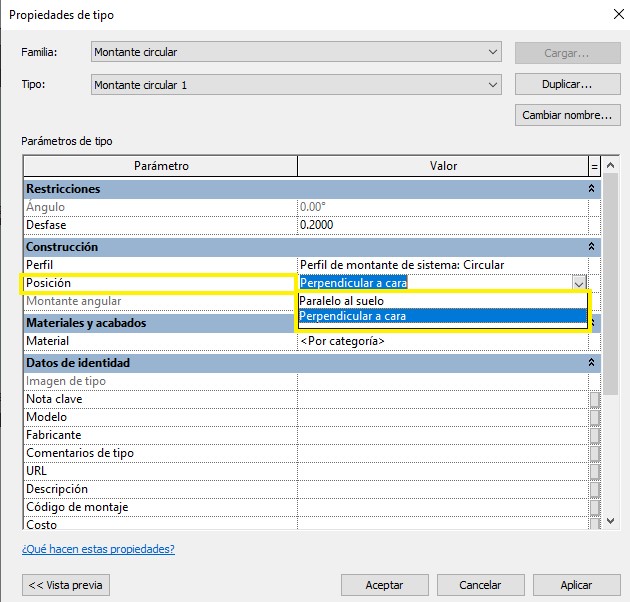

  • Posición. Es un parámetro que determina la orientación del montante por medio de  Perpendicular a cara, que el montante es perpendicular a la cara del Muro cortina (normalmente por defecto, y para muros cortina perpendiculares al suelo-verticales), o bien con la opción Paralelo a suelo, el montante es paralelo al plano horizontal de suelo (para muros cortina inclinados). Estas dos opciones se pueden seleccionar de un desplegable que existe en el parámetro.

Es un parámetro que no se se encuentra disponible en Montantes Angulares.

4602

Materiales y acabados

  • Material. Con este parámetro se define el material del Montante. Hay que seleccionar Examinar de forma que se abre el cuadro de diálogo Explorador de Materiales y seleccionar el material.

Otros

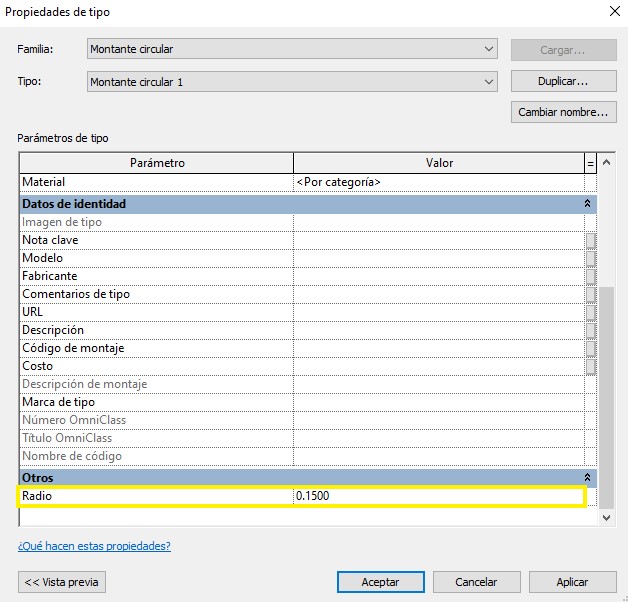

  • Radio. Determina el valor de radio de la sección del Montante circular.

4607

4610
