REVIT ARCHITECTURE (687) – Habitaciones y áreas (11) Habitaciones. Etiquetar una habitación

La Etiqueta de habitación es un elemento de anotación que se pueden situar y ver en una Vista de plano y en una Vista de alzado. Las etiquetas muestran valores de área calculada y volumen, nombre de la habitación o número de la habitación.

El procedimiento que se indica a continuación para Etiquetar habitaciones es el caso de no haber etiquetado las mismas cuando se crea la habitación, sino posteriormente.

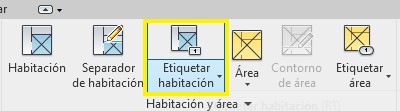

Primero hay que abrir la vista de plano o de sección, y utilizar la herramienta de Inicio – Habitación y área – Etiqueta – Etiqueta de habitación.

4728

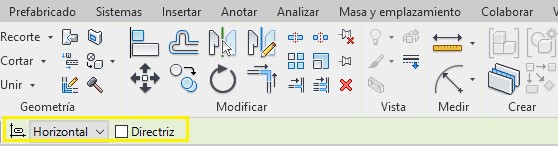

En el Modo boceto de la herramienta, aparecen unos parámetros como son :

4729

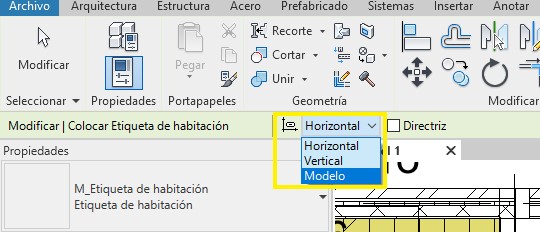

  • Poder elegir la orientación de la etiqueta. Es una propiedad de ejemplar. Existen varias posibilidades de orientación: Horizontal, la opción por defecto en la que la etiqueta es horizontal, Vertical de forma que la etiqueta es vertical o Modelo, donde la etiqueta se alinea a muros o líneas de contorno de construcción.

4730

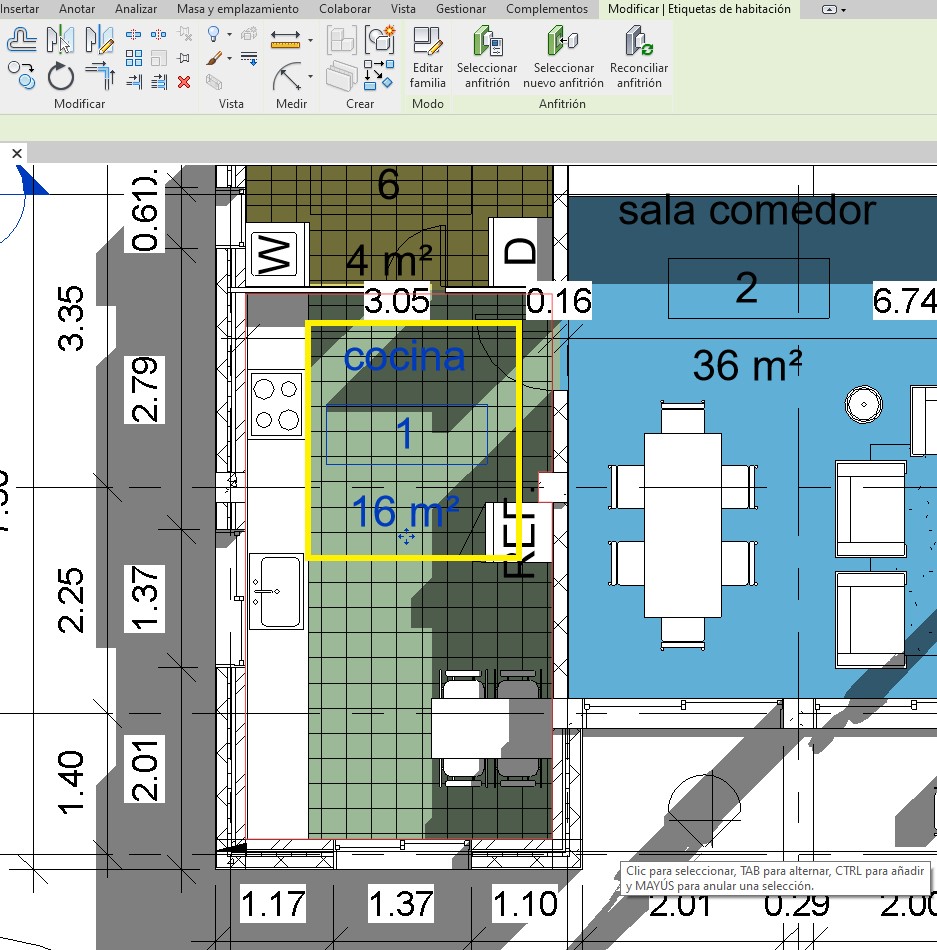

Ejemplo de etiqueta horizontal

4731

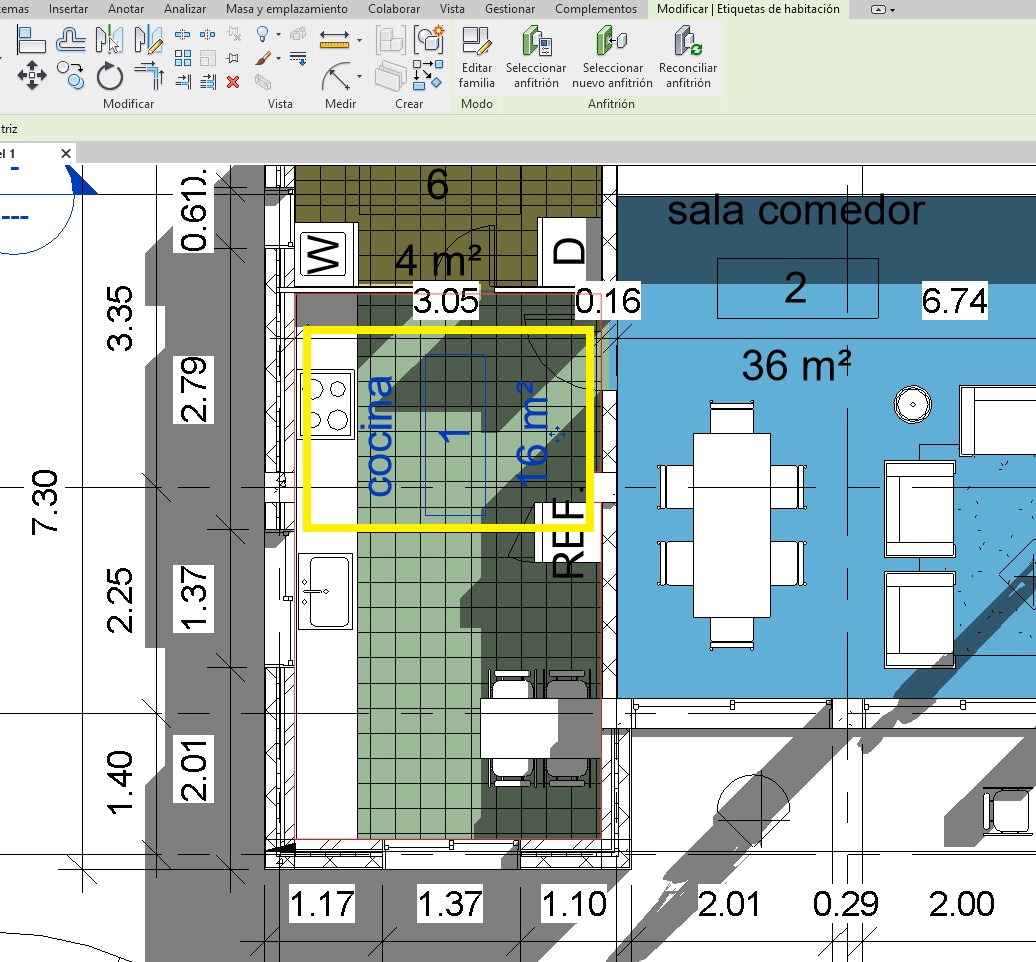

Ejemplo de etiqueta vertical.

4732

  • También se puede seleccionar que la etiqueta tenga o no directriz.

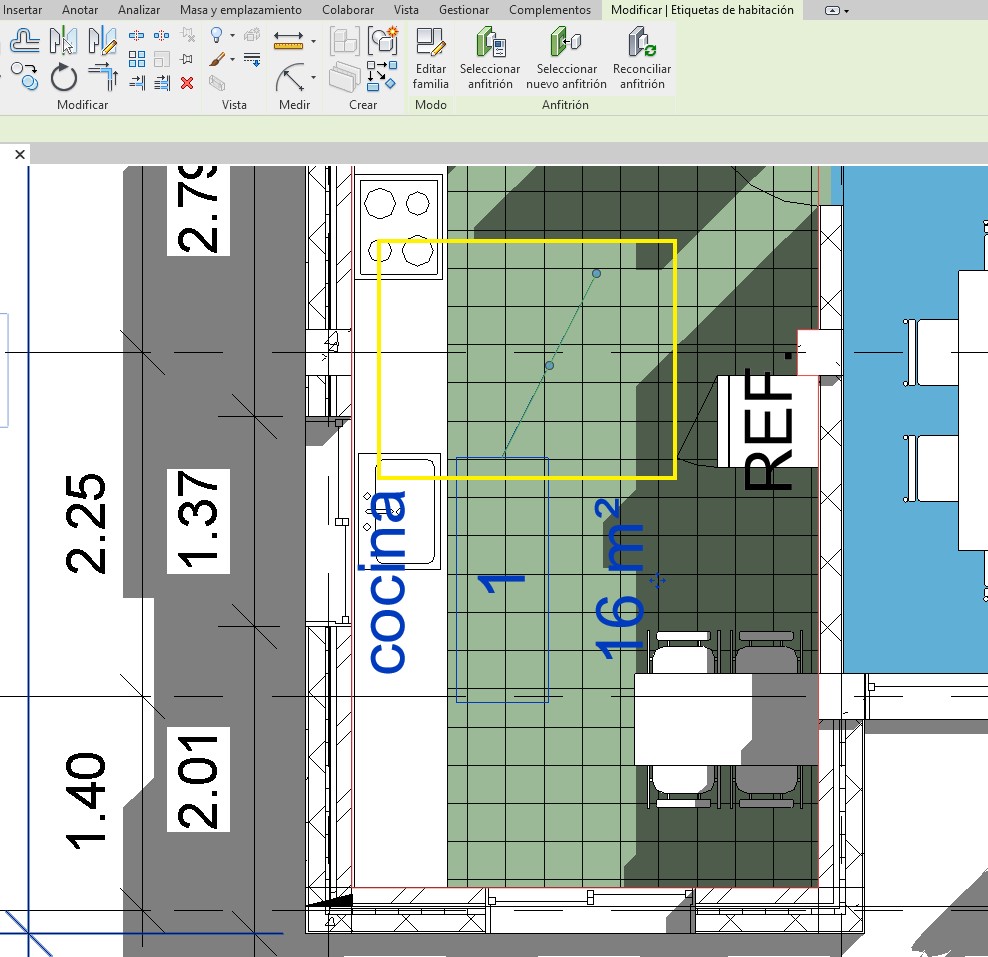

Ejemplo de etiqueta con directriz.

4733
