REVIT ARCHITECTURE (714) – Habitaciones y áreas (38) Desfase inferior por encima de altura de cálculo

Cuando el Contorno inferior de Habitación se encuentra por encima del nivel de la Altura de cálculo Revit emite el siguiente mensaje:

4898

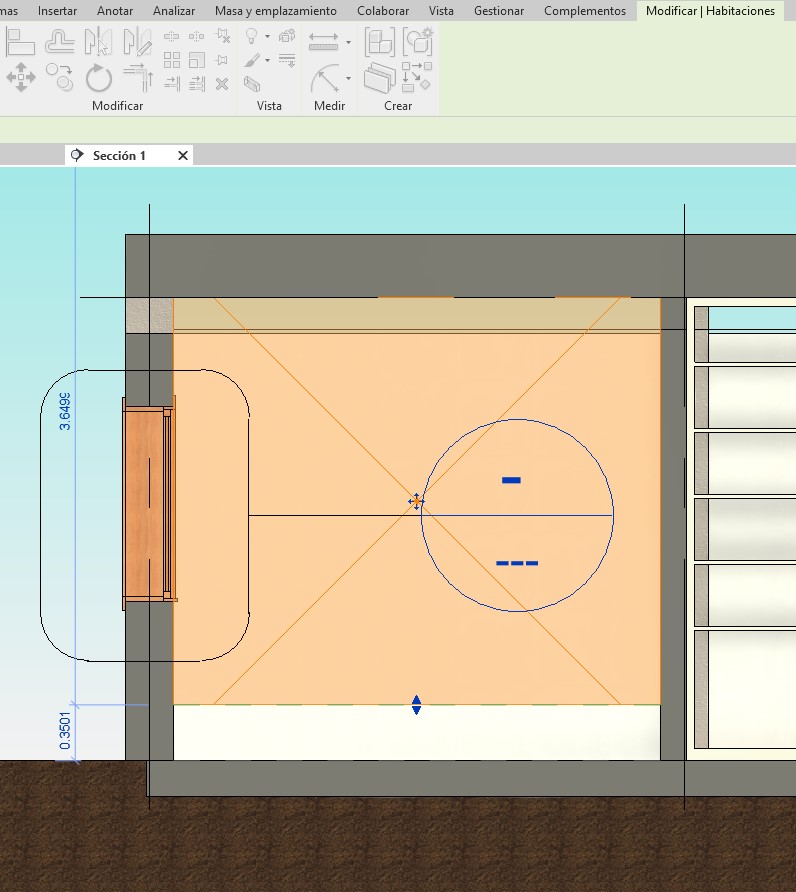

Vista de sección de la Habitación

4899

Para solucionar este problema se ha de modificar el nivel de base del contorno de habitación, y se puede realizar gráficamente desplazando el pinzamiento de forma de este contorno inferior o bien desde el valor de nivel de base que se encuentra en el cuadro Propiedades – restricciones.

4900

También desde el cuadro de diálogo del Mensaje existe la opción Ajustar límites, de forma que si se selecciona esta opción el programa ajusta el límite inferior de la Habitación.

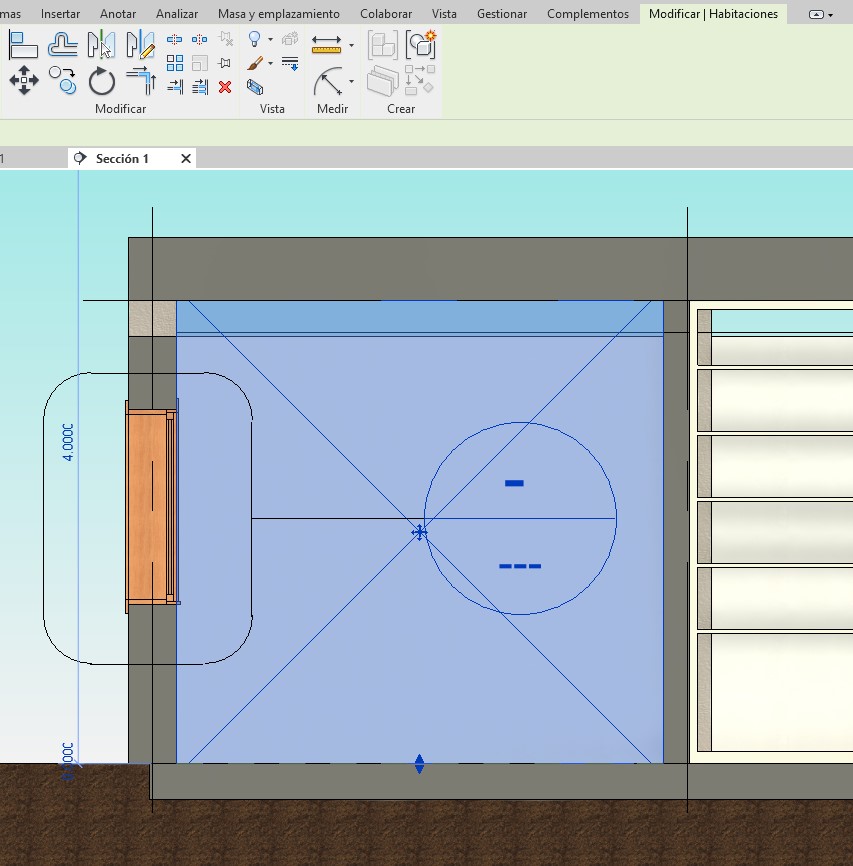

Vista de sección de la habitación con el límite inferior ajustado de forma que no se encuentra en un nivel superior a la altura de cálculo.

4901
